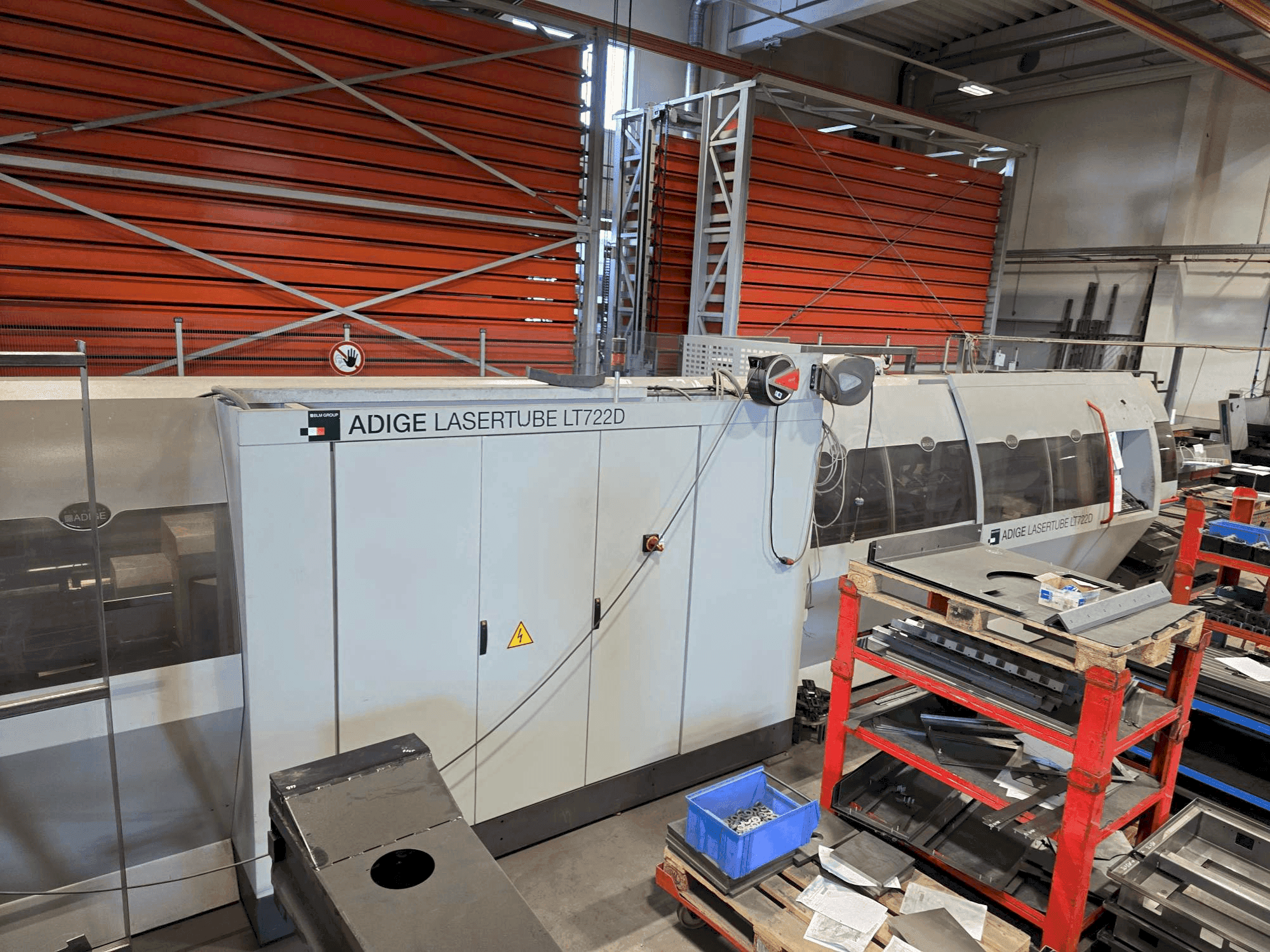

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Halvtätad, diffusionskyld co2-laserkälla rofin dc 025 compact. Nominell effekt: 2500 w.

• Huvudmodul för det automatiska lossningssystemet med 1-cnc-axelstyrt stöd för röret som ska bearbetas

• Programstyrd lossning

• Förlängningsmodul för det automatiska lossningssystemet för detaljlängder upp till 4500 mm

• Sortering av bra delar framåt (skrivbordssidan) och bakåt (lastarsidan)

• Sortering av kapade bitar och avklipp i en kassett

• Lämplig för bearbetning av öppna profiler (platt-, l-, c- och u-profiler)

• Specifika mekaniska anordningar och processmodifieringar för öppna profiler

• Lämplig för bearbetning av rör av mjukt stål eller rostfritt stål

• Mått på runda rör: Ø 12-140 mm

• Fyrkantiga rördimensioner: 12 x 12 mm till 120 x 120 mm

• Rektangulära/plattovala rördimensioner: sida 10 mm upp till max 140 mm

• Maximal sidoskillnad för rektangulära/plattovala rör: 110 mm

• Arbetsstyckets omslutning: inskriven i en Ø 170 mm cirkel

• Maximal rörvikt: 15 kg/m; max 100 kg totalt

• Funktioner för utrustning och lossningsanordning

  • Utrustning för 6,5 m buntlastare för rör med känsliga ytor: Gummibeläggning på kedjorna för materialmatning. Plastbeklädnad på last- och hålldelarna för rören upp till separering.

  • Huvudmodul för den automatiska lossningsanordningen, med: 1-CNC-axelstyrt stöd för röret som ska bearbetas. Programstyrd lossning.

  • Förlängningsmodul för den automatiska lossningsanordningen för dellängder upp till 4.500 mm, med: Sortering av de goda delarna: Framåt (konsolsidan), från 250 mm till 4.500 mm. Bakåt (lastarsidan) upp till 4.000 mm. Sortering av skörderester och rester i längder under 250 mm i en kassett.

  Specifikationer för rör/rör

  • Runda rör: Diameter $\text{12 mm}$ upp till $\text{140 mm}$.

  • Fyrkantiga rör: $\text{12 x 12 mm}$ upp till $\text{120 x 120 mm}$.

  • Rektangulära/platta ovala rör: $\text{10 mm}$ sida upp till max $\text{140 mm}$ sida. Maximal sidoskillnad: $\text{110 mm}$. Måste kunna skrivas in i en cirkel med diametern $\text{170 mm}$.

  • Maximal rörvikt: $\text{15 kg/m}$ (totalt max 100 kg).

Ytterligare utrustning

• PRECITEC AK-HP universalhållare för skärhuvud för beröringsfri avståndsreglering

• Kapacitiv avståndssensor med förstärkt keramisk del

• Tryckbeständighet upp till 25 bar

• Blandad kylning (vatten och torr luft) för linshållaren/ övre linsområdet

• Torrluftskylning av den keramiska delen och munstycket

• Automatisk rörbuntlastare för utgångslängder mellan 3200 och 6500 mm

• Möjlighet till lastning med traverskran

• Specialutrustning för lyftlastare för fyrkantiga, rektangulära och plattovala rör

• Rörseparering med längdmätningsstation

• Utrustning för en 6500 mm buntlastare för rör med känsliga ytor

• Artube programvara för nestning ingår
