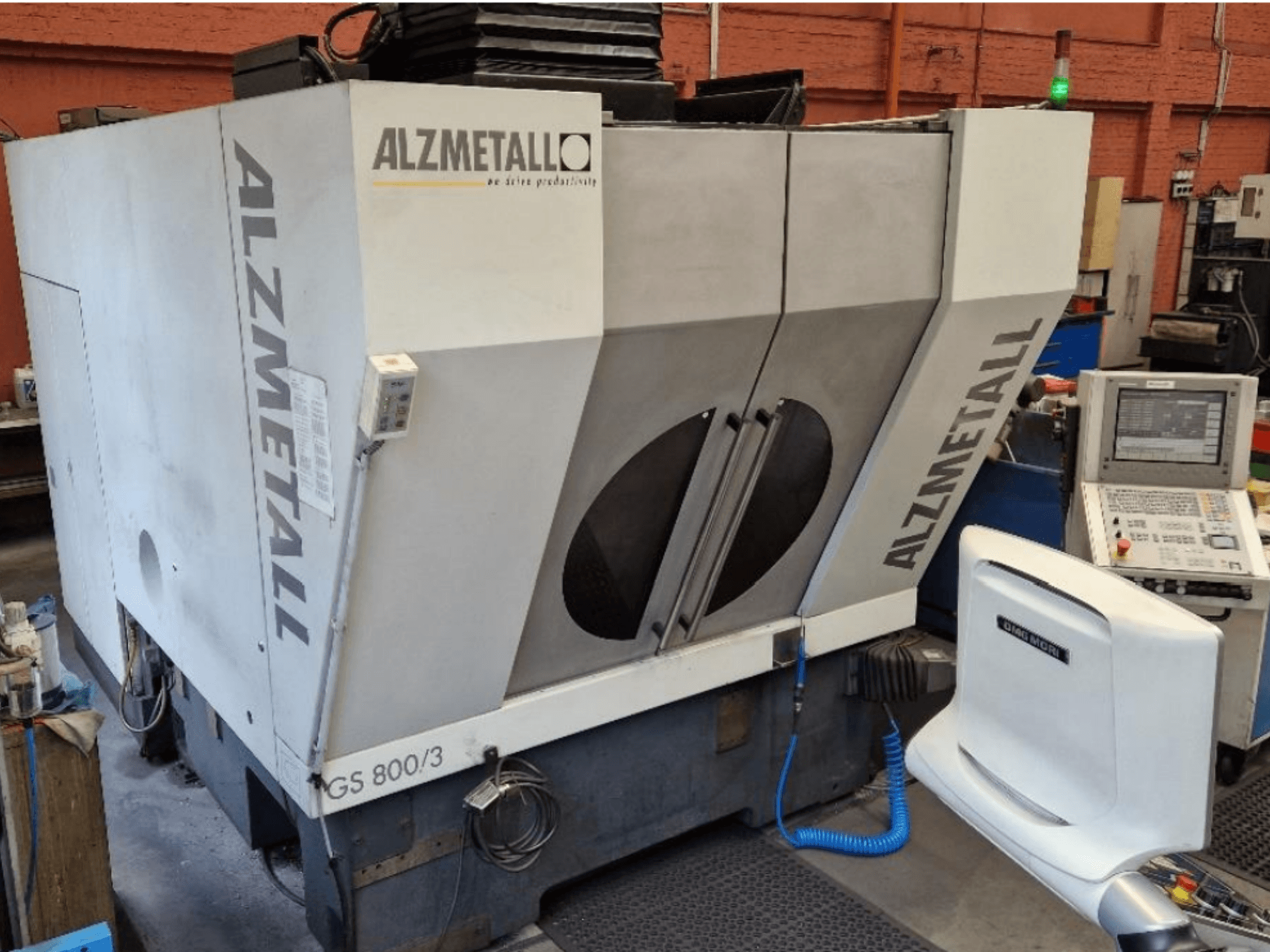

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Avstånd mellan spindel och styvt bord: 150 – 650 mm

- Bordets T-spår: 9 T-spår enligt DIN 650 i X-riktningen, 14 H12-bredd, 100 mm delning, 14 H7-spår för centrumjustering, bordet sänkt med 80 mm

- Spindeltyp: Vattenkyld högfrekvensmotorspindel med hybridspindellager och olje-luft-smörjning

- Spindelkon: HSK-A63 enligt DIN 69893 -

- Max. vridmoment: 139 Nm vid 25 % arbetscykel - Spindelegenskaper: Ny spindel år 2025, kompensation för termisk expansion, tätningslufttätning, luftgenomströmning genom spindelns centrum

- Snabbförflyttning (X/Y/Z): 45 m/min

- Max. acceleration (X/Y/Z): 10 m/s²

- Max. matningskraft (X/Y/Z): 10 kN vid 40 % arbetscykel

- Mätsystem: Dubbla direkta linjära mätsystem för X/Y, direkt linjärt mätsystem för Z

- Positioneringsnoggrannhet (Tp): 0,007 mm enligt DIN ISO 230-2

- Verktygsmagasin: Kedjemagasin med 33 verktygsplatser

- Verktygsbytesystem: Pick-up-system

- Max. verktygsdiameter: 90 mm (full konfiguration) / 130 mm (med fria angränsande positioner)

- Max. verktygslängd: 300 mm

- Max. verktygsvikt: 10 kg

- Max. total verktygsvikt: 160 kg

- Verktygsbytestid: ca 2 sekunder

- Spån-till-spån-tid: ca 6 sekunder

- Driftspänning: 3x 400 V

- Nätfrekvens: 50 Hz

- Total märkström: 55 A

- Nätförsörjningssäkringar: 63 A gG - Erforderligt matningstryck: Min. 6 bar

- Krävt nätverkssystem: TN-nät

- Transportmått: ca 2 250 mm (B) x 4 760 mm (D) x 2 800 mm (H)

- Tilläggsutrustning och funktioner:

- HEIDENHAIN TS 640 3D-avkänningssond med infraröd överföring

- HEIDENHAIN TT 140 automatisk verktygsmätning

- HR 410 elektroniskt handhjul

- Automatiskt rulljalusitak

- Spåntransportör med skrapband (för korta metallspån upp till 80 mm längd)

- Heltäckande hölje av stålplåt

- Invändig beklädnad av rostfritt stål i bearbetningsområdet

- Belysning av arbetsområdet - Elektriskt säkrad horisontell skjutdörr med mekanisk låsning

- Kylning av styrskåp

- Saknade/uteslutna komponenter: Kylvätsketank ingår INTE (ingen kylvätsketank, inga pumpar, ingen spolslang för spån)
