AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

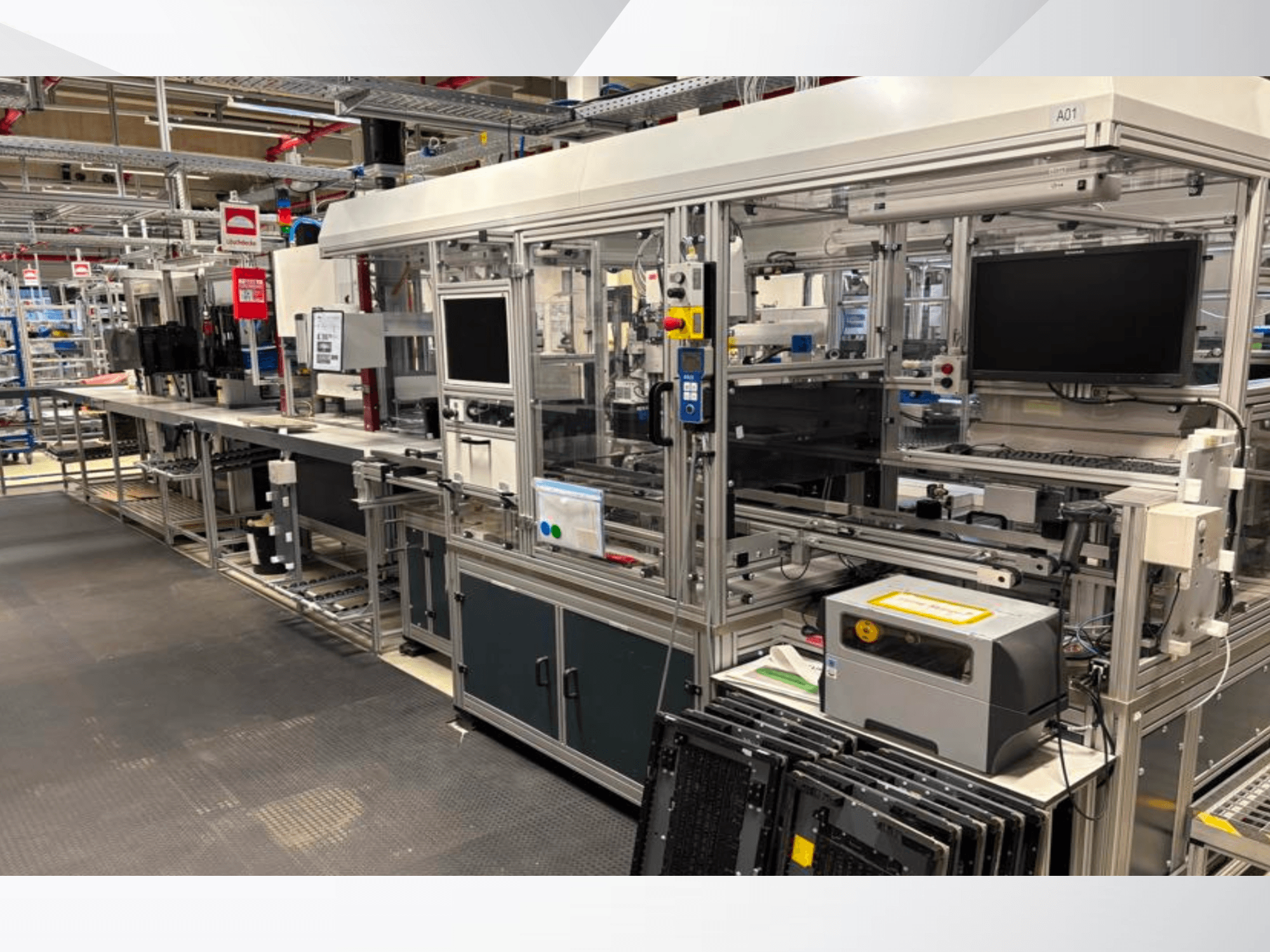

40 Jupiter-system finns tillgängliga (betraktade som en helhet): svetsautomatiseringen omfattar XYZ-portalsystemet, svetsstyrning, svetsövervakning, bildbehandlingssystem och datakommunikation. Kylenheter ingår inte.

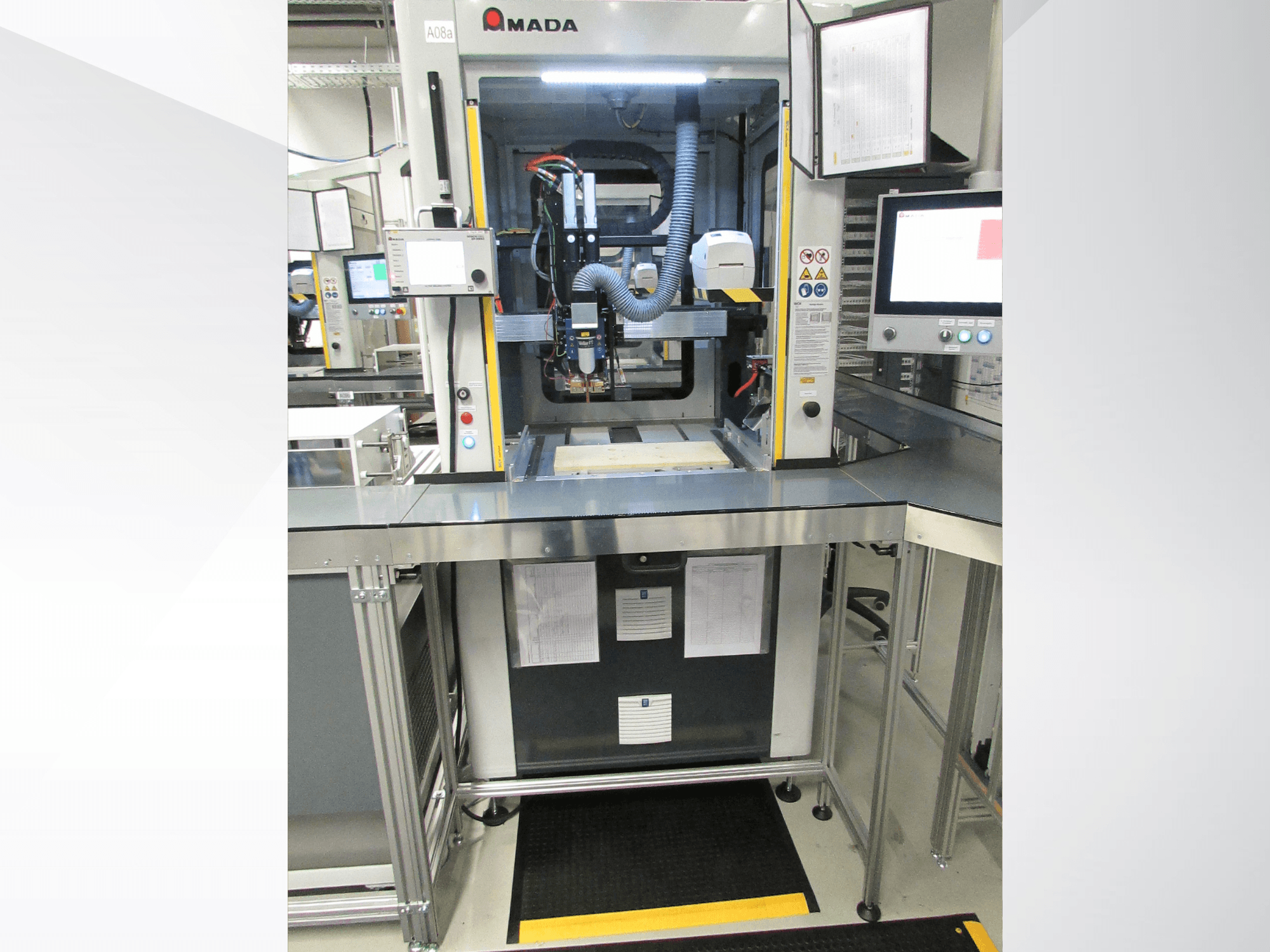

AMADA Jupiter Advanced Battery Pack Welder (2021)

Allmänt

• Modell: Jupiter Advanced Battery Pack Welder

• Skick: Mycket bra / Väl underhållen

• Maskinens mått: 1 200 × 1 200 × 2 300 mm

• PLC-styrt system

• ISQ / MNC-svetsregulator

Maskintyp

• Automatiserat system för mikromotståndssvetsning

• Svetsningssystem för batteripaket/batterimoduler

Svetsteknik

• Mikromotståndssvetsning

• Frekvens: 10 kHz

Arbetsområde

• Arbetsutrymme: 624 × 550 mm

• Svetsområde (max.): 540 × 450 mm

• Synfält (max.): 540 × 450 mm

Prestanda

• Svetscykeltid: 1,8 sek (från svetspunkt till svetspunkt)

• Tid för visuell inspektion: 1,2 sek (från en kontrollpunkt till nästa)

• Driftstid: 5 000–40 000 timmar

Elektriska data

• Strömförsörjning: 400 VAC

• Huvudsäkring: 40 A

• Strömförbrukning: 2 kVA

Pneumatik

• Tryckluftskrav: 6 bar ren, torr luft

Tillvalsutrustning, ingår ej

• Robotlastningssystem

• Bildbehandlingssystem

• Spårbarhet i SQL-databas

• Elektrodhållare

• Reservelektroder

Robotlastningssystem (tillval)

Allmänt

• Användningsområde: Automatisk lastning/lossning av batteripaket

• Integration: AMADA Jupiter-svetssystem

• Robotlastningsmaskin 25

Utrustning

• Automatisk hantering av detaljer

• Integrerad visuell inspektion

• Integrerad svetsprocess

Tillval: 3x ASIC Robotics Steckautomat V (2022), pris på begäran

Allmänt

• Tillverkare: ASIC Robotics AG

Användningsområde

• Automatisk insättning/montering av battericeller

• Lämplig för 18650-celler

• Lämplig för 21700-celler

Kompatibla typer av cellhållare

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Prestanda

• 1 × 4 celler samtidigt: ca 1,0 sek/cell

• 2 × 2 celler samtidigt: ca 1,0 sek/cell

• 4 × 1 cell: ca 1,3 sek/cell

• Teknisk verkningsgrad: 95 %

Elektriska data

• Spänning: 3 × 400 / 230 VAC

• Frekvens: 50 Hz

• Säkringsskydd: 25 A

• Anslutningskabel: 6 mm²

Pneumatik

• Drifttryck: 6–10 bar

• Luftanslutning: Ø14-plugganslutning

• Luftkvalitet: Torr och oljefri

Mått

• Maskinhöjd ASIC-robot inkl. signaltorn: 2 720 mm

Vikt

• Ca 2 100 kg

Miljöförhållanden

• Omgivningstemperatur: +5 °C till +40 °C

• Relativ luftfuktighet: 45–85 % icke-kondenserande

Ljudnivå

• Genomsnittlig ljudnivå: 75 dB(A)
