BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

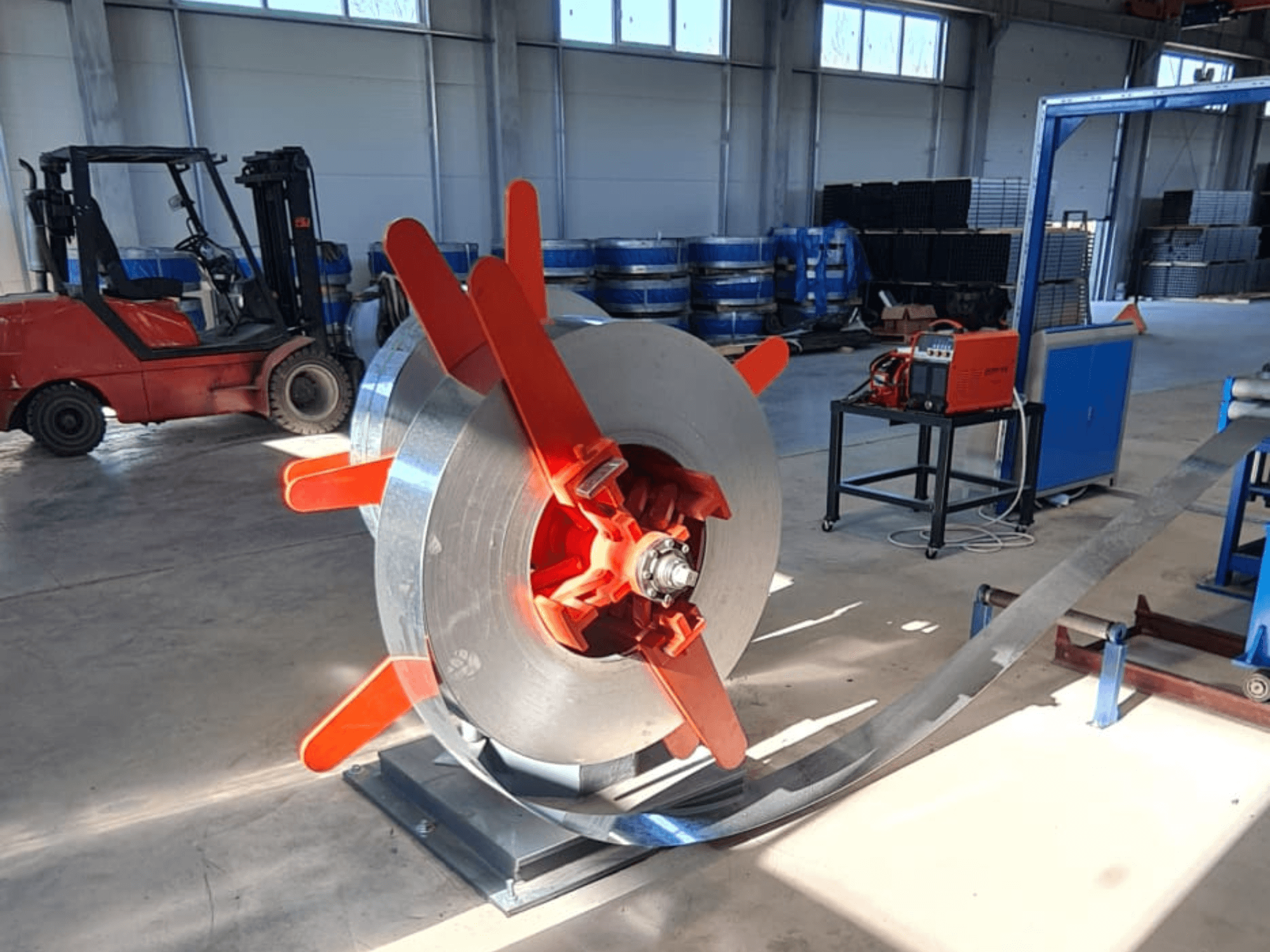

• Avrullare med två stationer

  • Funktion: Passiv avrullning av spolen

  • Konstruktion: Dubbelstation med 180° rotation; manuell expansion

  • Fördel: Snabb laddning, enkel användning

• Hydraulisk klipp- och stumsvetsmaskin

  • Funktion: Kapar främre/bakre bandändar, centrerar och svetsar om

  • Konstruktion: Manuell hydraulisk sax med bom; främre/bakre tryckrullar; främre/bakre centreringsrullar; svetsanordning

  • Metod för kapning: Hydraulisk sax

  • Metod för pressning: Dubbelcylindrig press

  • Svetsmetod: Manuell svetsning

• Spolackumulator

  • Funktion: Säkerställer kontinuerlig produktion under bandbyte

  • Konstruktion: Ramkonstruktion med rörliga och fasta ramar (inkl. matningsanordning)

  • Matningshastighet: max 120 m/min

  • Lagringshastighet: max 200 m/min

  • Längden på den lagrade remsan: 200-400 m

  • Motor för klämrulle: AC 11 kW

• Formnings- och kalibreringsmaskin

  • Arbetshöjd: +850 mm

  • Huvuddrivningseffekt: AC/DC-motor 160 kW, 1000-2000 rpm; reduktionsväxel: kugghärdad; växellåda: spiralformad vinkelväxel

  • Inmatning/formning: Passiv 5-rullriktare; vertikala rullar för bandmatning; formning via 7 horisontella + 8 vertikala rullställ

  • Styrning/pressning/avlastning/kylning/kalibrering: 6 horisontella + 5 vertikala rullställ; 1 rundkalibreringsställ

  • Runda kalibreringsstativ: 1 utjämningsanordning; 2 sidor med 8 rullar (4 per sida); Ø30 mm rullar, 40Cr, seghärdade/anlöpta/härdade

  • Horisontell rullaxel: Ø60 mm, lagerläge 55, material 40Cr; ythärdning HRC 50-55

  • Vertikal rullaxel: Ø40 mm, material 40Cr, seghärdat/anlöpt/härdat

  • Lagerglidare: Smidd stål 45#

  • Stativets utformning: Portaltyp; öppningsbredd 120 mm; horisontell fastspänning av stativ justerbar via snäckväxel

  • Material för stativ: Svetsat, åldringsglödgat

  • Axel för klämrulle: Ø50 mm, 2 rullar, manuell skruvjustering

  • Styrande axel: Ø40 mm

  • Avgradningskniv: 2 st (1 i bruk, 1 reserv)

• Kyltank: Medföljer

• Kall såg (typ KK-5-50)

  • Funktion: Kapar rör till förinställd längd vid linjehastighet

  • Rördiameter: Runda Ø16-63,5 mm (och motsvarande fyrkantiga/rektangulära)

  • Kapningslängd: 1-6 m

  • Materialtjocklek: 0,6-2,5 mm

  • Motor för såg: 11 kW AC med frekvensomriktare

  • Matningsmotor: 2,9 kW servo (Yaskawa)

  • Drivmotor: 11 kW servo (Yaskawa)

  • Matningsläge: Servo flerstegshastighet

  • Hastighetsuppföljning: max 110 m/min

  • Fastspänning: Pneumatisk

  • Sågblad: Ø400 mm

  • Sågreducerare: Modell KK-80

  • Sågslag (kuggstångens längd): 3 m

Anmärkning

• De tekniska uppgifterna och beskrivningarna är hämtade från den ursprungliga orderbekräftelsen och är endast avsedda som information, de är inte bindande.

Ytterligare utrustning

• Transportörbana, bord och förpackningsmaskin

  • Funktion: Automatisk överföring av rör från kvarn till bord; paketering till sexkantiga buntar

  • Rullbanans längd: 16 m

  • Drivning: 1 motor YCT200-4A, 5,5 kW
