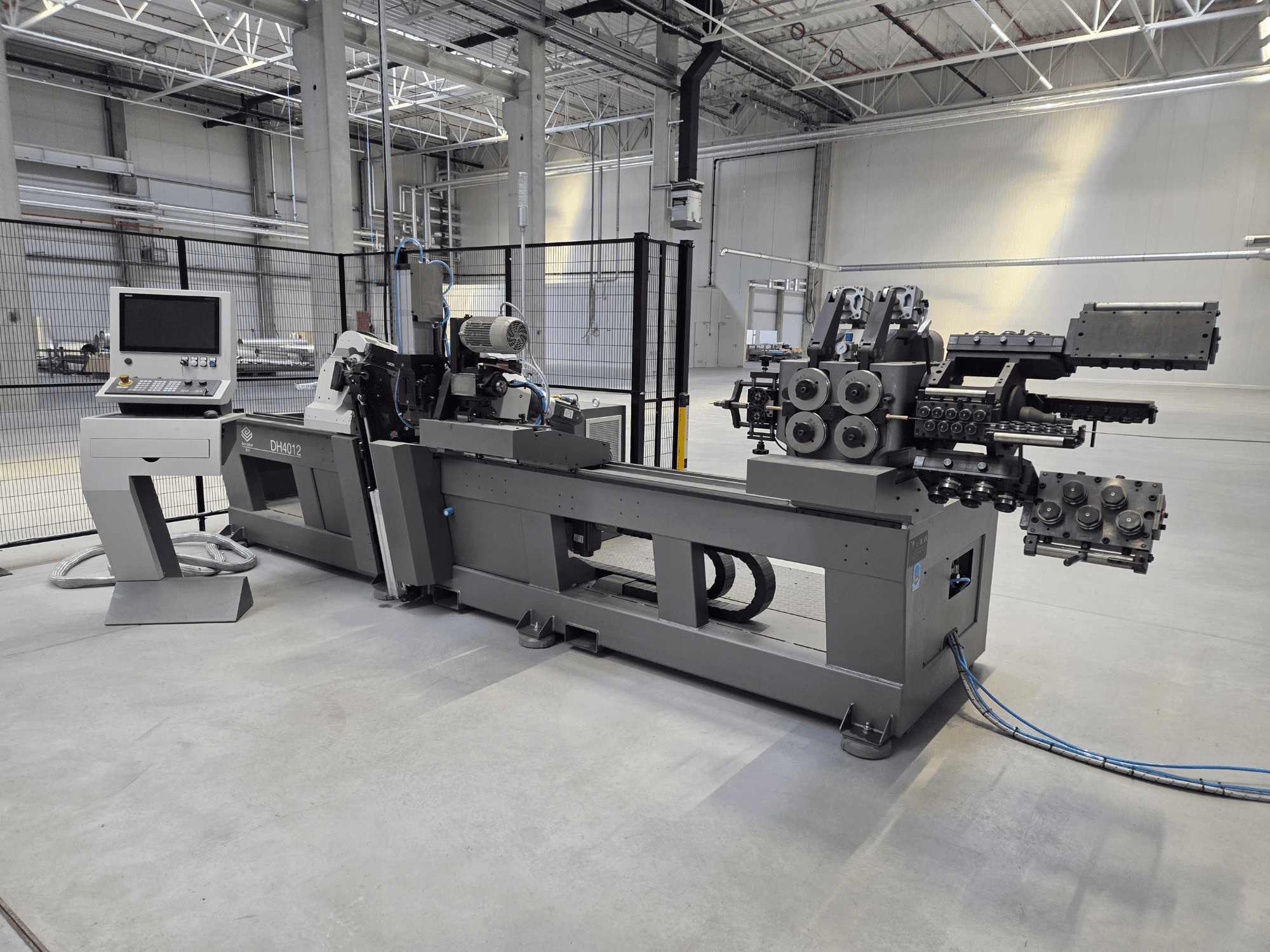

BLM - DH4010COCPL-BEN-BLM-2022-00001

• Maskintyp: Helt elektrisk CNC-trådböjningsmaskin med automatisk trådmatare

• Antal axlar: 9

• Konfiguration: Dubbelhuvudskonstruktion med två trådböjningshuvuden

• Maximal tråddiameter:

  • Upp till 12 mm (1/2") för tråd med draghållfasthet på 600 MPa (87 000 psi)

  • Upp till 10 mm (3/8") för tråd med draghållfasthet på 1 000 MPa (145 000 psi)

• Maximalt avstånd mellan bockningshuvudena: 3 070 mm (121")

Maskinen är utrustad med den grafiska 3D-programmeringsprogramvaran VGP3D med följande funktioner:

• Realistisk 3D-simulering för verifiering av detaljens genomförbarhet

• Automatisk kollisionsdetektering

• Kostnadsberäkning

• Automatisk generering av maskincykler

• Automatisk optimering av bockningssekvensen

Standardutrustning och medföljande utrustning

• Centralt placerad 3D-manipulator

• Huvudmonterade gripare för fastspänning och utmatning av arbetsstycken

• Bockning med variabel radie

• Bockningsrevolver med 6 positioner

• Automatisk trådmatningsenhet

• Vagn för slutbearbetning med linjär ortogonal trådskärningsenhet

• Trådskärningskapacitet: upp till 12 mm (1/2") för tråd med en draghållfasthet på 600 MPa (87 000 psi)

• Trådfasningsenhet

• CE-godkänd

DH4005-03

• Rörrätare och RV-rätningsenhet

DHSD4-02

• Rätningsvalsar (9+9) med V-spår för tråddiametrar från 2 till 4 mm

DHSD6-02

• Rätningsvalsar (9+9) med V-spår för tråddiametrar från 4 till 6 mm
