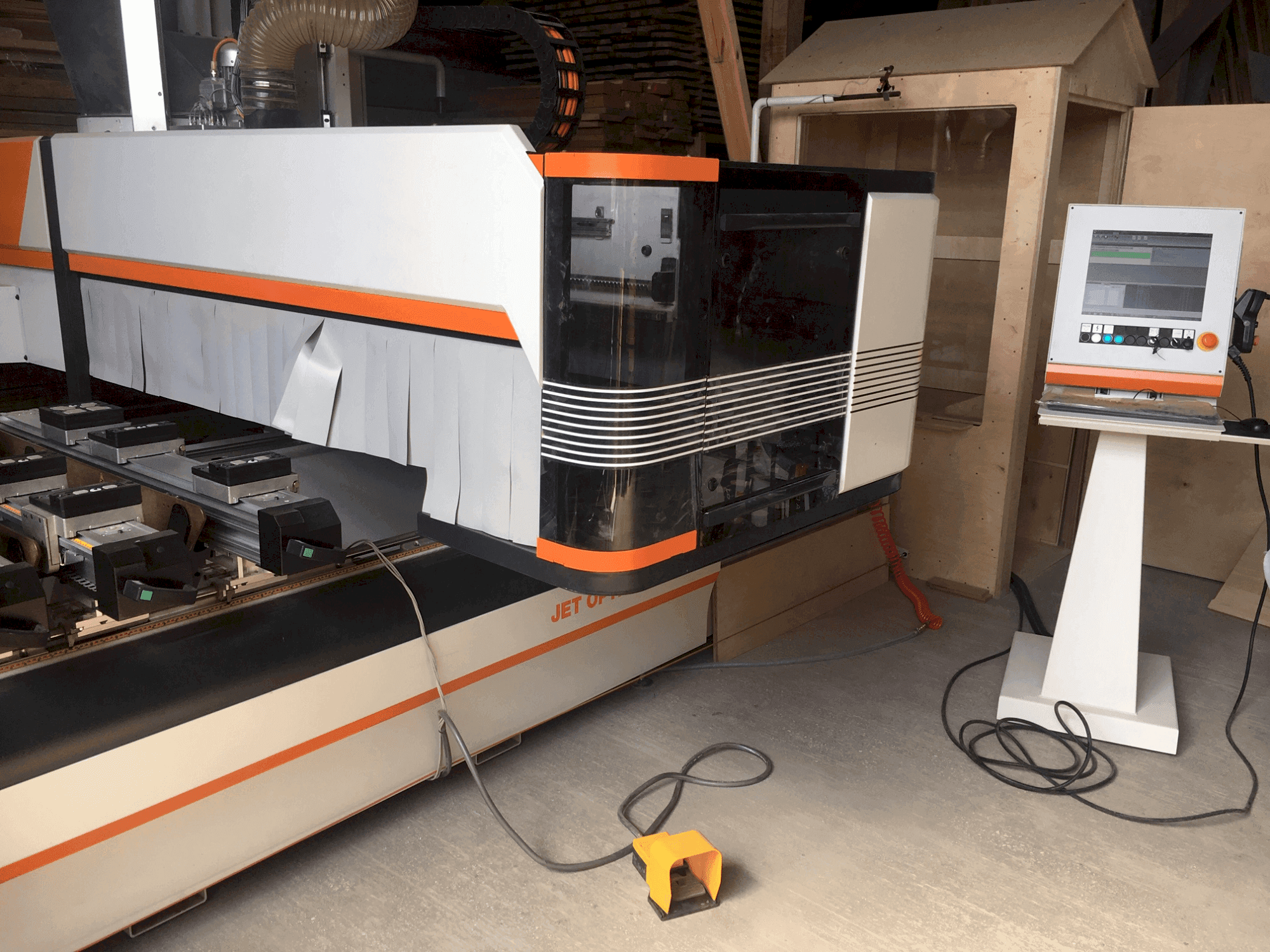

BUSELLATO - Jet Optima T5HU-WOO-BUS-2018-00001

Maskinfördelar

Kvalitativa maskinfördelar

• Automatisk verktygsradiekorrigering, borrhuvud 18m (8x + 5y), 6 horisontella borrar (4x - 2y), cirkelsåg: 120 mm.
• Verktygsbana optimering mellan bearbetningsoperationer, 5-axligt "jet 5" vattenkylt huvud med hsk 63 verktygsklämning, b: +185° till -95°, c: +/- 360°, arbetsarea: 3050 x 1250 mm.
• Grafisk representation av verktygsbiblioteksinställningar, visning av spindelhastighet och sammanlagda positioner.
• 2d-simulering och mjukvara som beräknar cykeltider, styrenhet och diagnostiska synopser för enklare maskindrift.
• Utskrift och grafisk utskrift av programmerade arbetsstycken med iso-koder, genesis evolution maskinstyrningsprogram.
• Program kan enkelt granskas med hjälp av "preview"-funktionen, elektrosvetsad maskinram och rörlig konsol med förstärkta, räfflade stållegeringsplåtar, speciellt förstärkta vid de mest belastade punkterna.
• Manuella och maskinella diagnostiska funktioner med reparationsförslag i realtid och grafisk assistans.
• Grafisk assistans vid maskinprogrammering. , upprepa programlistor och köra anpassade program.
• Import av iso textfiler, "håll" funktion med säkerhetsmatta, z-axelrörelse underlättas av kulskruvsspindlar.
• Redigering längs kurvor och bågar för teckenhöjd, avstånd, radavstånd och bokstavsavstånd, "sc" elektrodspindel 11 kw – hastighet 20 000 rpm hsk, pc-konsol med windows operativsystem, 17" lcd-skärm.

Tekniska maskinfördelar

• Maskinens axiella z-axels arbetshöjd är 180 mm. Aktuella axelpositionshastigheter är som följer: x-axel: 70 m/min y-axel: 60 m/min z-axel: 30 m/min
• Nyckelfunktioner inkluderar: integrerad cad med reflektion, rotation, repetitionsfunktioner, etc.
• Operativsystemet tillåter realtidsstyrning av maskinen, automatisk styrning av arbetshastighet med ruttoptimering, automatiskt centraliserat smörjsystem.
• Visning av 2d och 3d representationer av arbetsstycken, cirkulärt 12-verktyg hsk 63 verktygsmagasin.
• Parametrisk programmering som tillåter användning av matematiska, trigonometriska, inversa trigonometriska och logiska formler, med 300 variabler för att exekvera dessa formler.
• Visning och rotation av horisontella och vertikala vyer, automatisk minskning av matningshastigheten baserat på inverterdrift.
• Enkel och multifunktionell programmering i flera vyer, linjärt 10-verktyg hsk 63 verktygsmagasin.
• Automatisk hastighetskontroll för verktygsingrepp, y-axelrörelse underlättas av kulskruvspindlar.
• Hämtning av verktygsparameter från programmet, x-axelförskjutning uppnådd genom en konvex böjd kuggstångs- och kuggstångskontakt.
• Programmering på högre nivå (if-end-if) med makron, import av dxf-filer till ascii-format.

Extra information

Maskinutrustning inkluderar: Jet Cad-kontrollprogramvara. 90 m3/h vakuumpump. Centraliserad utsugspunkt. 6 "IMC" strålar. 6 vakuumkoppar i måtten 80x155 mm. 6 vakuumkoppar i måtten 55x155 mm.
