CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Name: CHIRON FZ 12 KW
Brand: CHIRON
SKU: DE-MIL-CHI-2012-00002
Price: 2068300 SEK
Availability: InStock

2 068 300 SEK

gindumac-pris

(Ex works)

få en officiell offert

Besök maskinen

ge ett motbud

Ladda ned PDF

Har du fler frågor? Kontakta oss!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Hör av dig på Whatsapp

GINDUMAC
Produkter
Verktygsmaskiner
➤ Begagnat CHIRON FZ 12 KW-system till salu | gindumac.com

Visa på originalspråket

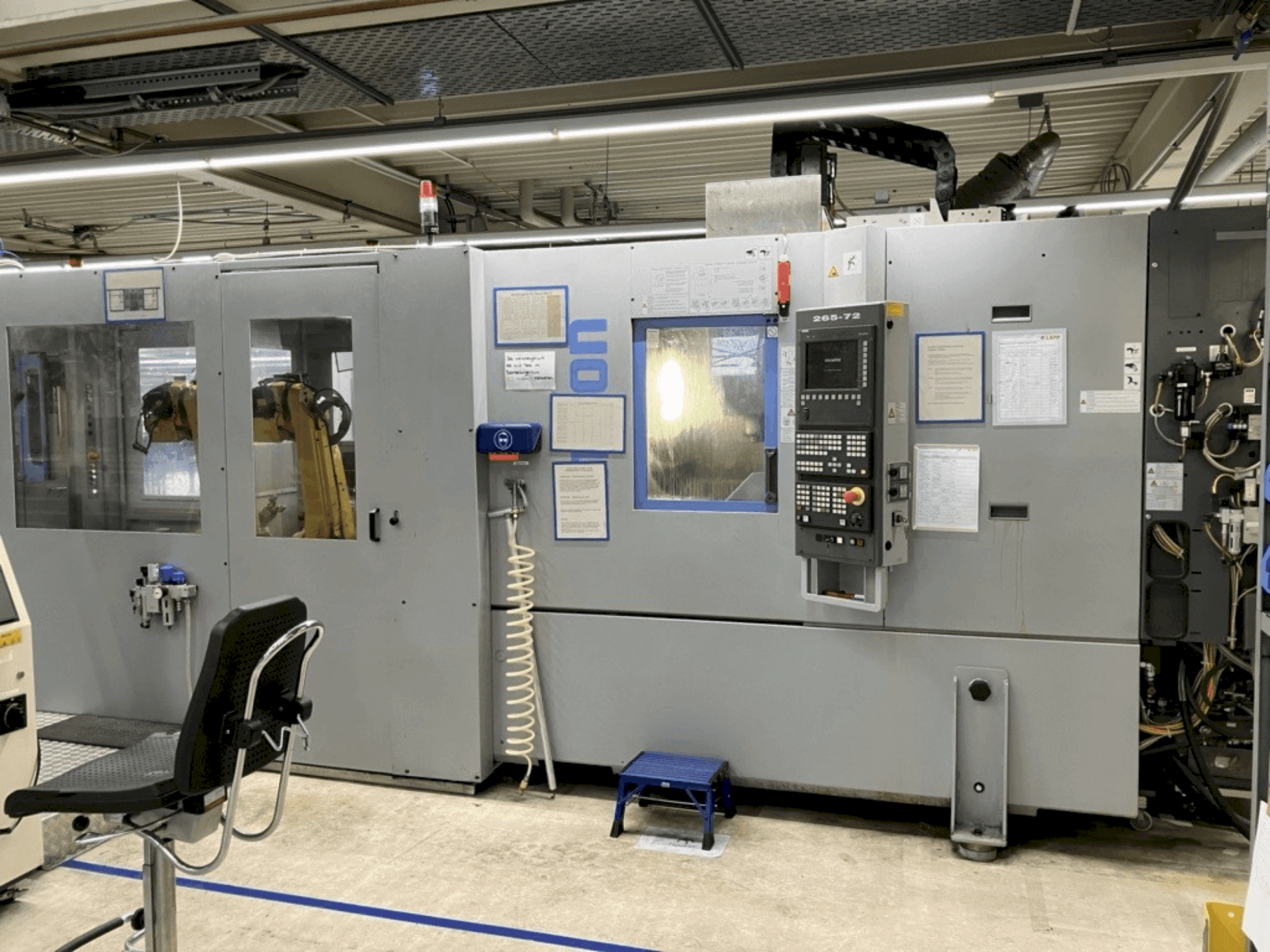

Systemet består av: 2 x CHIRON FZ 12 KW (2012) + 2 x Fanuc LR Mate 200iC (2011) + 2 x Fanuc M-20iA (2011) + Waschstraße. Den har en höghastighetsspindel med en maximal hastighet på 12 000 rpm och en snabbtransporthastighet på upp till 60 m/min på Z-axeln. Varje maskin har en automatisk verktygsväxlare med 24 spår och kan hantera en bordbelastning på upp till 500 kg. Idealisk för precisionsbearbetningsuppgifter. Kontakta oss för mer information om denna maskin.

Översikt

märke: CHIRON
år: 2012
MODELL: FZ 12 KW
tillämpningstyp: Fräsning
Plats: Tyskland
maskintyp: Vertikalt bearbetningscenter

Teknisk information - CHIRON FZ 12 KW

Huvuddrev

Hastighetsfrekvens för spindel: 12000 1/MIN
Verktyg avsmalnande: HSK-A 50
Antal axlar: 3
Max bärlast: Up to 5 kg

Rörelse

X-AXEL Rörelse: 550 mm
X-AXEL Snabbmatning: 40 m/min
Y-AXEL Rörelse: 320 mm
Y-AXEL Snabbmatning: 40 m/min
Z-AXEL Rörelse: 360 mm
Z-AXEL Snabbmatning: 60 m/min

Bord

Bordsbelastning: 500 kg

Verktyg

Maxvikt: 5 kg

Ytterligare information

Maskinfördelar

Tekniska maskinfördelar

Styrda axlar: 6 axlar
Räckvidd: 704 mm
Acceleration/retardation: 0 till 12000 min-1 på 0,6 sekunder
Klämyta: 820 x 440 mm²
Borrkapacitet i st 60: Ø 16 mm
Tappning: m 16
Fräskapacitet i st 60: 80 cm³/min
Acceleration: x- och y-axel 0,7 g, z-axel 1,0 g

Extra information

Rörelseaxelns rörelseområde och hastighet: J1: 340°/360° (tillval) vid 350°/s J2: 200° vid 350°/s J3: 388° vid 400°/s J4: 380° vid 450°/s J5: 240° vid 450°/s J6: 720° vid 720°/s Tillåtet belastningsmoment: J4 & J5: 11,9 Nm J6: 6,7 Nm Repeterbarhet: +/- 0,02 mm Maximal hastighet J1: 195°/s J2: 175°/s J3: 180°/s J4 & J5: 400°/s J6: 600°/s Tillåtet belastningsmoment J4 & J5: 7,7 Nm J6: 9,8 Nm Verktyg Automatisk verktygsväxlare: Verktygsfickor: 24 Verktygsbyten Tid: ca 0,9 s Spån-till-spån-tid: ca 2,4 s Arbetsstyckena matas via ett automatiserat matningssystem och lastas sekventiellt in i Chiron-fleroperationsmaskinerna av två Fanuc-industrirobotar. När bearbetningsprocesserna är avslutade tas de bort igen. Robotarna överför sedan komponenterna till ett överföringssystem, som transporterar dem till det efterföljande rengöringssystemet. Den integrerade tvättlinjen säkerställer tillförlitlig rengöring av komponenterna i enlighet med de definierade renhetsspecifikationerna. Efter tvättprocessen tar två synkront arbetande Fanuc-robotar över de rengjorda delarna i systemets bakre del. Beroende på processspecifikationerna palleteras dessa antingen automatiskt eller bearbetas vidare i ett efterföljande steg, till exempel genom nitning. Hela systemet arbetar helt automatiskt.

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
