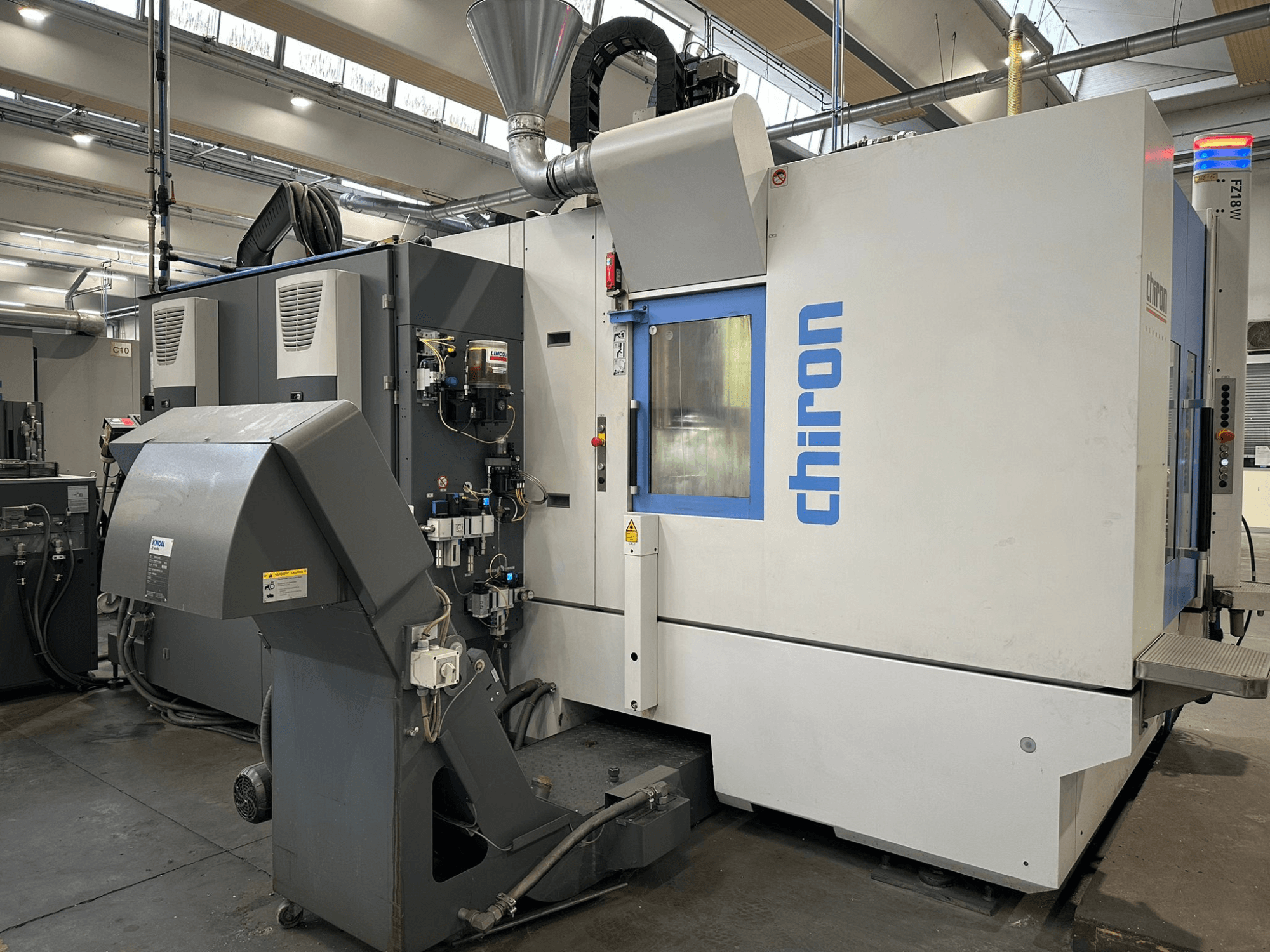

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Antal axlar: 5 (X, Y, Z + 2 roterande axlar via pall/roterande bord)

• Spindel:

  • AC-spindelmotor: 7,5 kW (100% drift), 22,0 kW (10% drift)

  • Max vridmoment: 140 Nm

  • Kona: HSK-A63 (DIN 69893)

  • Kapacitet för borrning: Ø 42 mm

  • Kapacitet för gängtappning: M30

  • Fräskapacitet: 500 cm³/min (stål E355)

• Verktygsväxlare:

  • Typ: Helt sluten kedjemagasin

  • Kapacitet: 70 verktyg

  • Max verktygsdiameter: 78 mm (160 mm med fria intilliggande positioner)

  • Max verktygslängd: 380 mm

  • Max belastning på magasinet: 240 kg

  • Tid för verktygsbyte: ~0,9 s

  • Tid från spån till spån: ~2,6 s

• Matningshastigheter & dynamik:

  • Snabbtraversering (X/Y/Z): 75 m/min

  • Acceleration: 0.6 - 1.2 - 1.4 g

  • Drivning: Digitala direktdrivningar med absolut mätsystem

• Maskinens funktioner/tillbehör:

  • Automatisk spolning av arbetsområde och fixturer

  • Automatisk centraliserad fettsmörjning

  • Hydraulisk enhet: 200 bar

  • Tryckluftsbehandling med filtrering till 0,01 µm

  • Kylaggregat för maskinkomponenter

• Mätning, övervakning, programvara:

  • FANUC 3D kollisionskontroll

  • Verktygsövervakning och hantering av systerverktyg

• Elektriska och gränssnitt:

  • Ethernet RJ45, USB, PCMCIA

  • Fjärrdiagnostik: CHIRON remoteLine

  • Dataövervakning & OEE: CHIRON dataLine

• Överensstämmelse: CE

Ytterligare utrustning (robotar, automation, kringutrustning)

• Automation/pallettering:

  • Automatisk pallväxlare IWV 0°/180° (växlingstid ~3,5 s)

  • Roterande bord ATU 200, 2 enheter

    • Positioneringsnoggrannhet/upprepningsbarhet: ±5″

    • Max fastspänningsmoment: 1.200 Nm

    • Max belastning per sida (APC): 250 kg

    • Max viktskillnad mellan pallar: 0 kg

• Kylvätska och spånhantering:

  • Kylvätska genom spindeln (predisposition)

  • Högtryckskylvätskesystem upp till 30 bar

  • Filtrering av kylvätska: Trumfilter TPF 350 S (50 µm)

  • Spåntransportör: Gångjärnsförsett band

  • Tank för kylvätska: 230 L

  • Pump: 250 l/min @ 1,4 bar

• Sondning/verktygskontroll:

  • Renishaw RLP40Q-prob (predisposition)

  • Kontroll av verktygsbrott med laser (Single F1000)
