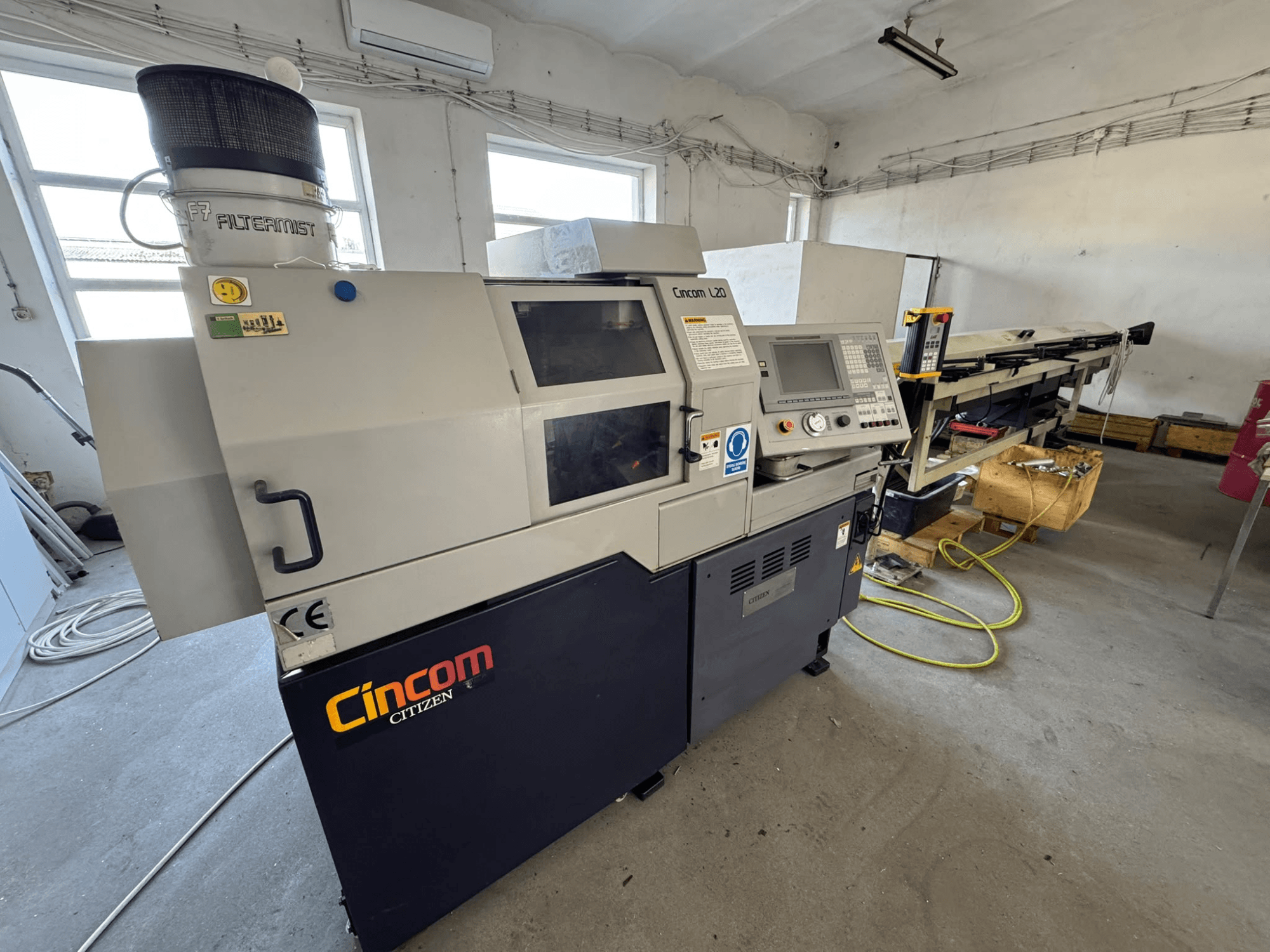

Citizen - Cincom L20 VIIPL-TUR-CIT-2000-00001

• Maximal bearbetningsdiameter: 20 mm

• Rekommenderad bearbetningsdiameter: 6–20 mm

• Maximal bearbetningslängd: 200 mm per uppspänning

• Huvudspindelns varvtalsreglering: Steglös, S5-siffrig

• Huvudspindelns indexering: 1 grad

• Maximal borrdiameter fram: 10 mm

• Maximal kapacitet för främre gängning: M8 med gängtapp / M6 med gängskär

• Baksnäckan: Ingår

• Bakspejlets maximala spännvidd: 20 mm

• Bakspindelns varvtal: 200–8 000 rpm

• Varvtalsreglering för baksidan: Steglös, S4-siffrig

• Bakspindelns indexering: 1 grad

• Maximal borrdiameter bak: 8 mm

• Maximal gängningskapacitet på baksidan: M6

• Maximal bearbetningslängd bakåt: 80 mm

• Maximal utskjutning av arbetsstycket från baksnäckan: 30 mm

• Borrkapacitet med roterande verktyg i tvärspindeln: 7 mm

• Gängningskapacitet med roterande verktyg i tvärplan: M6

• Varvtal för tvärgående roterande verktyg: 200–5000 rpm

• Borrkapacitet med roterande verktyg fram: 5 mm

• Gängningskapacitet för det främre roterande verktyget: M5

• Varvtal för det främre roterande verktyget: 200–5000 rpm

• Borrkapacitet för bakre roterande verktyg: 4 mm

• Varvtal för det bakre roterande verktyget: 200–5000 rpm

• Maximalt antal verktyg: 16

• Svarvverktygsstationer: 7

• Verktagsstationer för tvärborrning: 3

• Verktagsstationer för främre borrning: 3

• Verktagsstationer för bakre borrning/bearbetning: 3

• Skaftstorlek för svarvverktyg: 12 x 12 x 130 mm

• Rotationsverktygets skaftdiameter: 7 mm med ER11 / AR11, 10 mm med ER16 / AR16

• Verktighållarhylsans diameter: 19,05 mm

• Styrbussning: L20, 20,01 mm

• X1-axelns slaglängd: 45,5 mm

• Y1-axelns slaglängd: 294 mm

• Z1-axelns slaglängd: 205 mm

• X2-axelns slaglängd: 316 mm

• Z2-axelns slaglängd: 180 mm

• Snabbförflyttning X1 / Y1 / Z1: 20 m/min

• Snabbförflyttning X2 / Z2: 20 m/min

• Minsta inmatningssteg X1 / Y1 / Z1: 0,001 mm

• Minsta inmatningssteg X2 / Z2: 0,001 mm

• Maximal stånglängd: 2500 mm

• Centerrörelsehöjd: 1050 mm

Tilläggsutrustning

• Stångmatare: LNS Hydrobar Mini-Sprint S2
