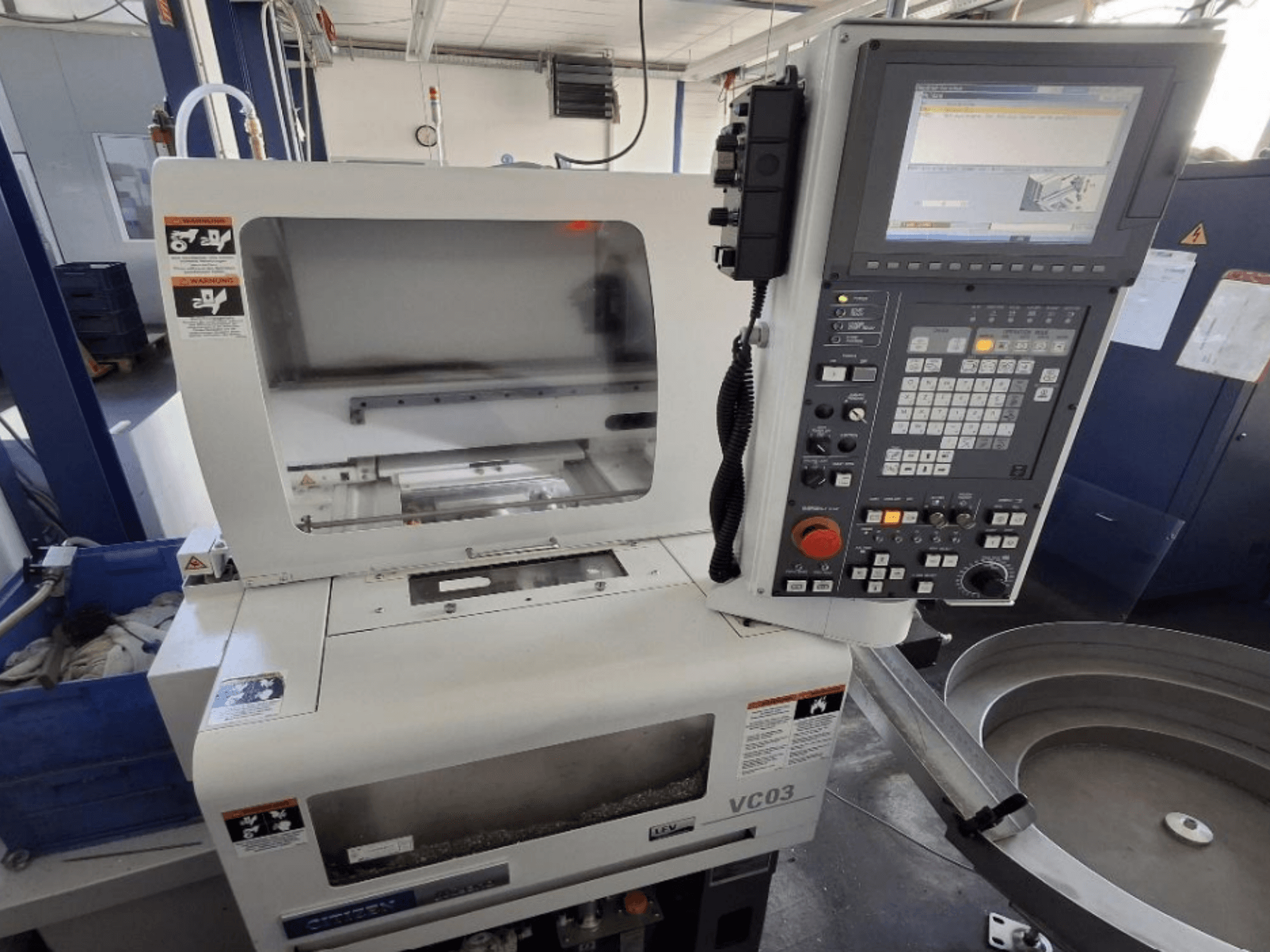

Horisontell svarv tillverkad 2017. Denna Citizen MIYANO VC-03 har en maximal svarvdiameter på 45 mm och en svarvlängd på 50 mm. Den har en snabb travershastighet på 20 m/min för X-axeln och 30 m/min för Z-axeln, tillsammans med en robust spindelhastighet på upp till 8000 min-¹. Om du letar efter högkvalitativa svarvfunktioner kan du överväga Citizen MIYANO VC-03-maskinen som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: Citizen
- år: 2017
- MODELL: MIYANO VC-03
- produktionstimmar: 3888
- tillämpningstyp: Svarvning
- Plats: Tyskland
- maskintyp: Horisontell svarv
- styrenhetens märke: MITSUBISHI
Teknisk information - Citizen MIYANO VC-03
Styrenhet
- Styrmärke: MITSUBISHI
- Styrmodell: FCA 70 LPC-V (M70V series)
Mått
- Maskinhöjd: 1705 mm
- Maskinlängd: 1683 mm
- Maskinvikt: 1500 kg
- Maskinbredd: 700 mm
Rörelse
- Antal axlar: 2
- X-axelns rörelse: 180 mm
- Z-axelns rörelse: 200 mm
Teknisk specifikation
- Motspindel: Nej
- Drivna verktyg: Nej
- Spindeleffekt: 3.7 kW
- Spindelhastighet: 8000 RPM
Ytterligare information
- Drifttimmar (ström på): 8494 h
- Kapningstid / driftstid: 3888 h
- Antal bearbetade arbetsstycken: 8536
- Ingångsspänning: AC 200 V, 3-fas, 50/60 Hz
- Nominell effektkapacitet: 11 kVA
- Ström vid full belastning: 32 A
- Klassning för kortslutningsavbrott: 2,5 kA
- Max. Vriddiameter: φ45 mm (luftchuck med hög precision) / φ40 mm (chuck med dragspännhylsa)
- Max. Vridningslängd: 50 mm
- Max. Vridningslängd med laddare: 40 mm (fast: 35 mm)
- Spindelnosens form: Extra platt
- Max. Spindelhastighet: 8000 min-¹ (Standard: 60 - 6000 min-¹)
- Spindel Dragrör ID / Genomgående hål Diameter: Ø10 mm
- Antal verktygsslider: 1
- Slidform: Kamverktygstyp, horisontell
- Antal styrda axlar: 2 axlar (X- och Z-axlar samtidigt)
- X-axelns matningsmotor: 2,7 kW
- Z-axelns matningsmotor: 5,8 kW
- Snabbförflyttningshastighet (X-axel): 20 m/min
- Snabb travershastighet (Z-axel): 30 m/min
- Verktygsstorlek/skaftstorlek: 20 mm (alternativ: 10, 12, 16)
- Antal verktyg (standard): 5
- Storlek på verktygets borrhål: φ20 mm
- Kapacitet för kylvätsketank: 90 liter
- Flödeshastighet för kylvätskepump: 110 / 145 l/min (50/60 Hz)
- Kylvätskepumpens effekt: 0,18 kW
- Pneumatiskt lufttillförselstryck: 0,5 MPa
- Kapacitet i smörjmedelsenhetens tank: 0,8 liter
- Typ av smörjmedelspump: MLZ (utmatningsmängd per skott: 1,5 - 2,5 ccm)
- Höjd på spindelns mittlinje: 875 mm
- Typ av lastare: Portallastare (R-typ) - 2 styrda axlar, 1 glid, 2 gripdon
- Lastare Max. Storlek på arbetsstycke: φ40 x 40 mm
- Lastare Max. Vikt på arbetsstycke: 250 g
- Matningshastighet för lastare (vänster/höger): 108 m/min
- Laddarens matningshastighet (upp/ner): 90 m/min
- Lastarens drivsystem: Drivning med kuggstång och kugghjul
- Automationsutrustning som tillval ingår ej: Matningssystem från Fa. Steyer, separeringsenhet/matning via transportband, utmatningstransportband med buffert för färdiga delar
- Inkluderade funktioner: Oscillerande kapning (LFV), pneumatisk kraftchuck, verktygshållare, stänkskyddsspärr, maskinbelysning, luftblåsning (verktyg och spindel), CE-specifikation, kylvätskenivåvakt, automatisk avstängning, LED-varningslampa
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
