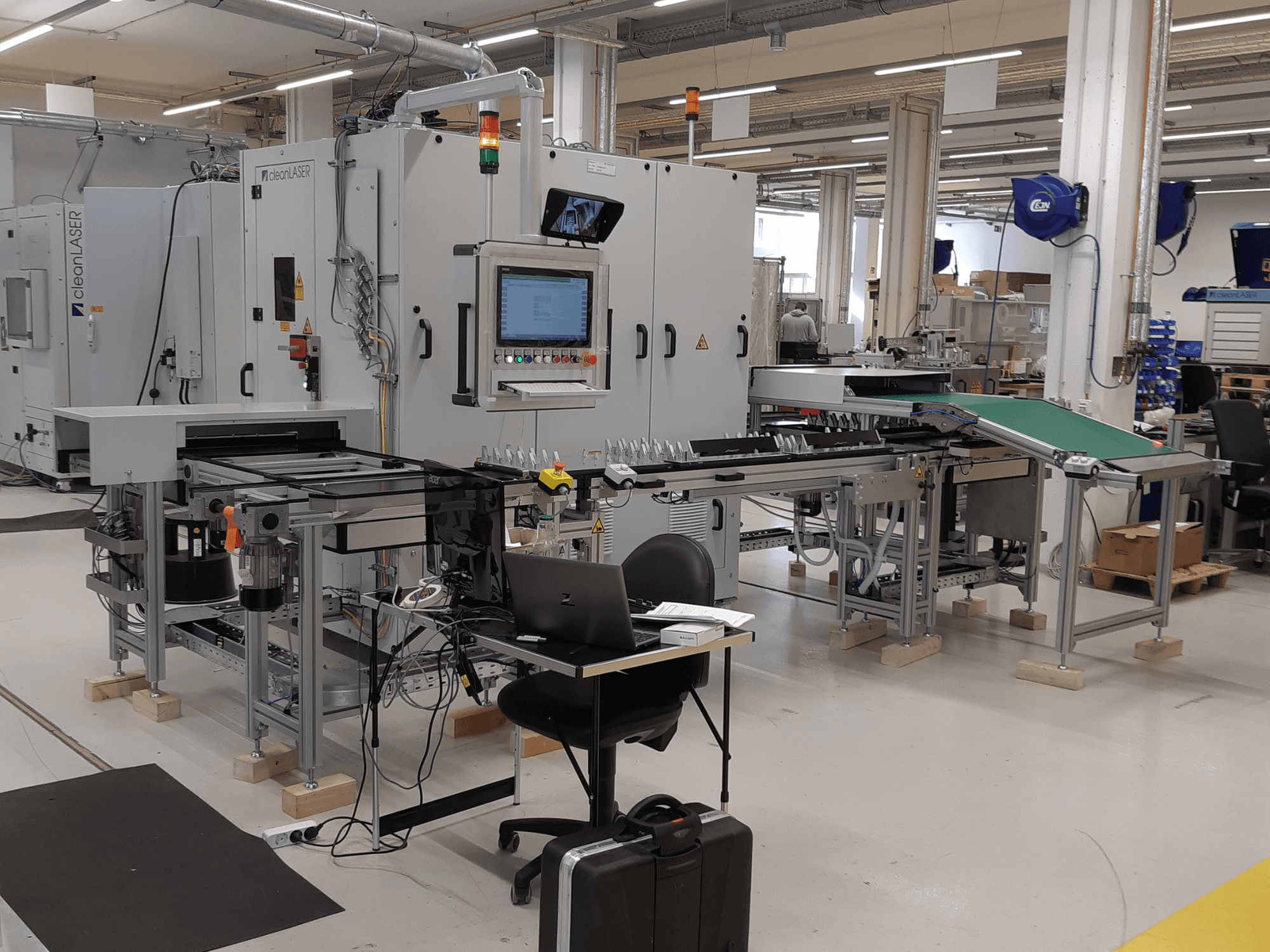

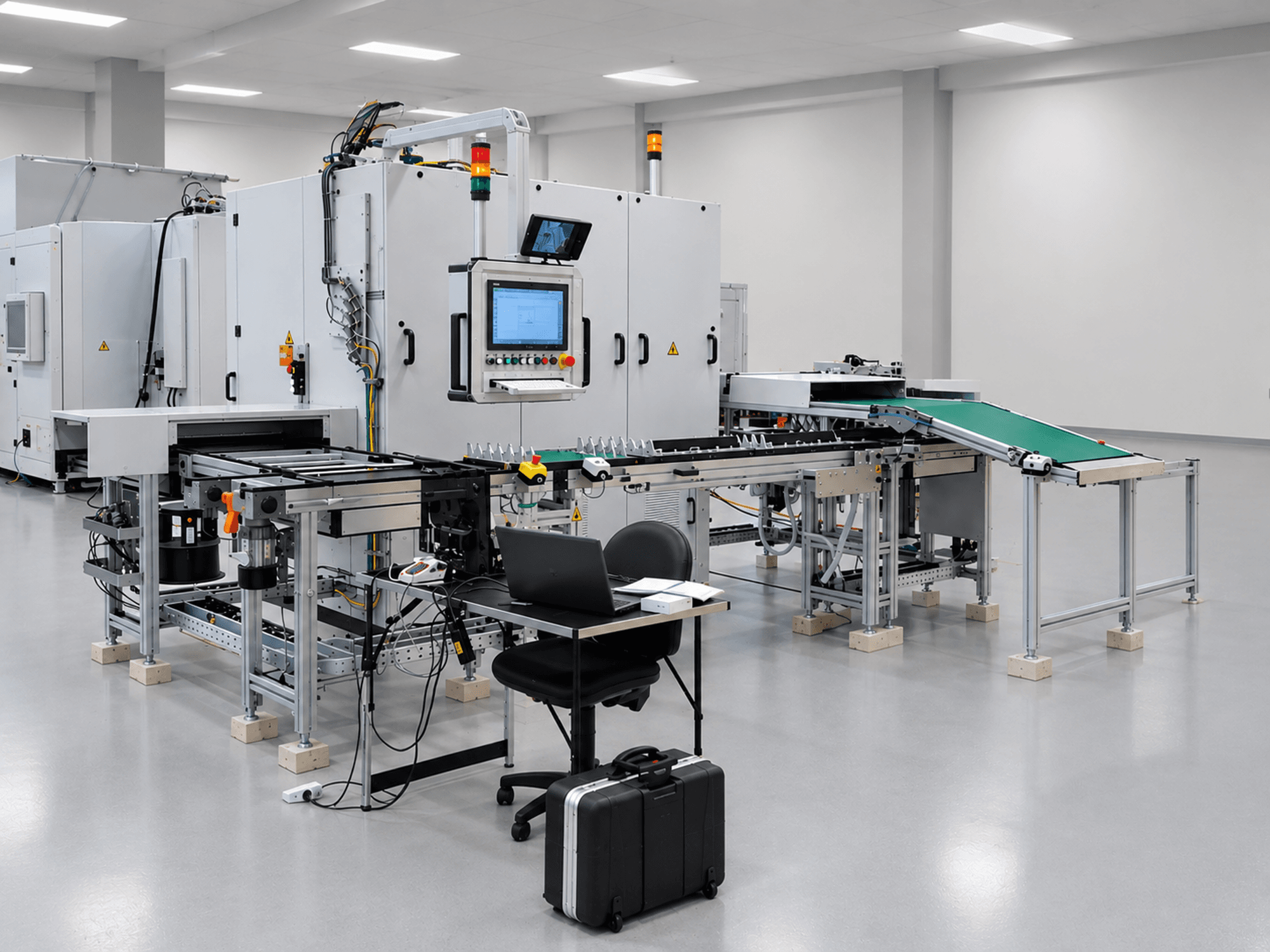

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Maskintyp: Automatiserad robotiserad laserrengöringscell

• Användningsområde: Automatiserad laserrengöring/ytbehandling av metallkomponenter

• Laserkälla: cleanLASER CL600

• Lasertyp: Q-switchad fiberlaser

• Genomsnittlig lasereffekt: 600 W

• Våglängd: 1064 nm

• Laserklass: Klass 4 (laserkälla)

• Klassificering av hela systemet: Laserklass 1

• Laseroptik: STAMP 25

• Skannertyp: 2D-skanner

• Arbetsområde: ca 65 × 65 mm

• Objektiv: f = 163 mm

• Röd positioneringslaser: Ja

• Pulsfrekvens: Variabel

• Strålutgång: Fullständigt inriktad strålväg

• Extern fiberlängd: ca 8 m

• Anslutning för dörrlås: Ja

• Fjärrdiagnostik: TCP/IP / USB

• Fältbussgränssnitt: Profinet

• Programvara: cleanSTUDIO

• Programvara för fjärrdiagnostik: CLL Remote Diagnostics

• Robottyp: 6-axlig industrirobot

• Robotprogrammering: Inlärningsläge

• Robotgripare: Gripare för enstaka delar

• Lastningssystem: Manuell lastning

• Transportörsystem: Bosch T2-transportsystem

• Buffersystem: Flera arbetsstycksbärare

• Avlastning: Automatisk transportör

• Transportörens längd: ca 2 m

• Arbetsstycksbärare: Ingår ej

• Avsedda arbetsstyckestyper: 2

• Maskinens ytbehov (B × D × H): ca 2 035 × 2 200 × 2 215 mm

• Maskinram: Svetsad stålram

• Cellkonstruktion: Aluminiumprofiler

• Arbetsbord: T-spårplatta i aluminium

• Framdörr: Fällbar dörr

• Elskåp: Integrerat dubbelskåp

• Skåpets bredd: 1 200 mm

• Skåpets djup: 800 mm

• Kylningskrav: Extern vattenkylning (<17 °C)

• Kylaggregat: Cooler ONE Plus Air Rev. 2.0

• Omgivningstemperatur: Upp till 38 °C

• Kylningstyp: Luftkyld

• Strömförsörjning: 400 V

• Driftspråk: Tyska / engelska

Absorptions-/utsugssystem

• Avsugningssystem: TEKA Maxi

• Motoreffekt: 3 kW

• Maximalt luftflöde: 500 m³/h

• Maximalt undertryck: 1 000 Pa
