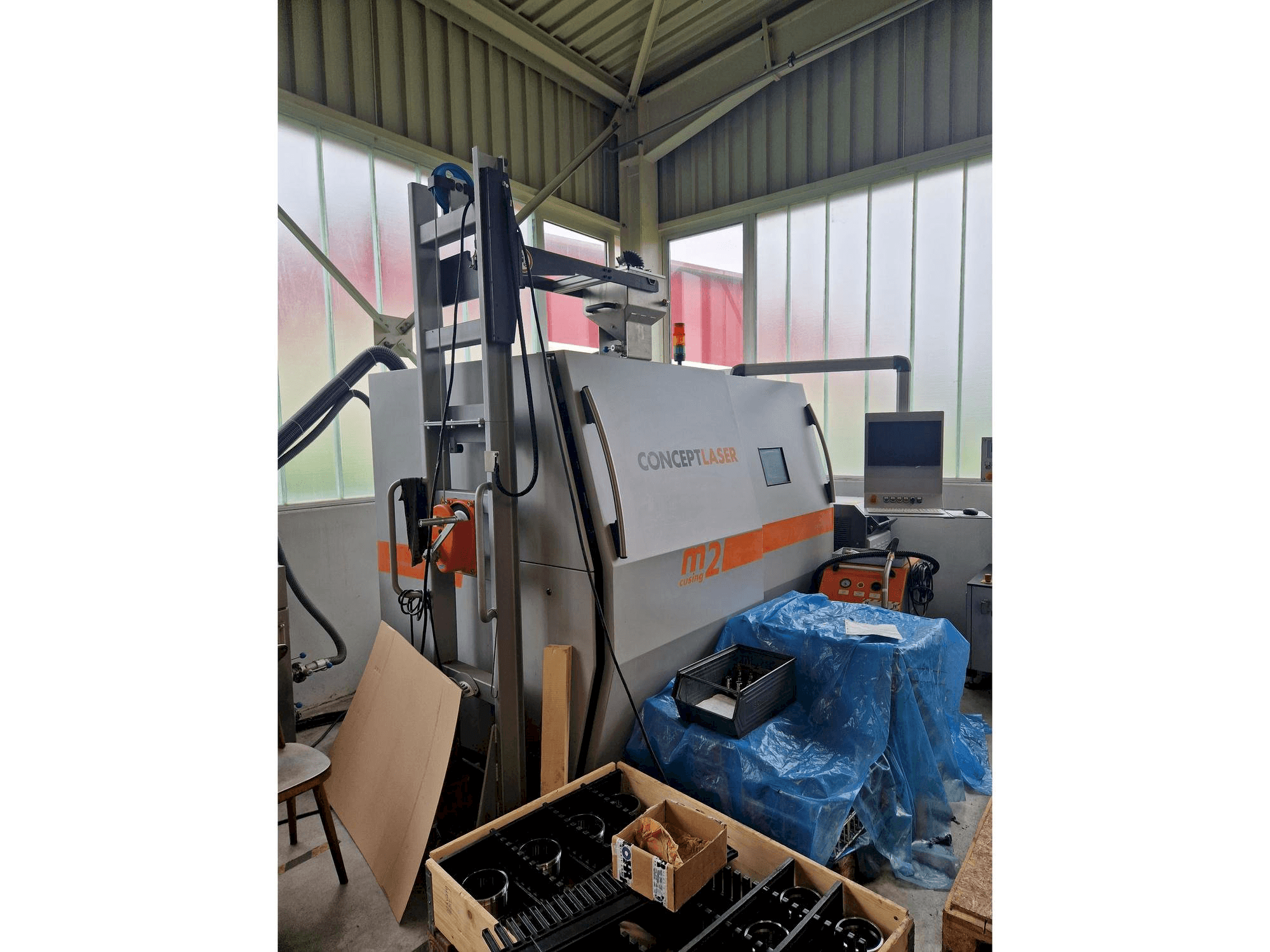

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Maskinfördelar

Tekniska maskinfördelar

• Exponeringsfält: 90x90 mm

• Installationshöjd: 100 mm

• Våglängd: 1070 mm

• Prestanda: 200 - 400w

Vikt: ca:

Totalvikt: ca 2.240 kg

Maskin M2 cusing: ca 2.000 kg

Lasersystem: ca 170 kg

Utsugs- och filterenhet: ca 70 kg

Mått (i mm):

Totalt system: ca 5.900 (L) × 4.200 (B) × 3.009 (H)

Maskin M2 cusing: ca 2.440 (L) × 1.630 (B) × 2.354 (H)

Lasersystem: ca 610 (L) × 1.200 (B) × 1.120 (H)

Utsugs- och filterenhet: ca 550 (L) × 550 (B) × 1.450 (H)

Standardutförande:

Byggkammarens mått: 250 × 250 × 280 mm (L × B × H)

Doseringskammarens mått: 250 × 250 × 280 mm (L × B × H)

Byggkammarens volym: ca 18 dm³

Doseringskammarens volym: ca 18 dm³

Byggnadshöjd: 280 mm plus byggplattans tjocklek

Exponeringsområde: 245 × 245 mm

Förminskning av byggkammaren (100 mm):

Byggnadskammarens mått: 100 × 100 × 100 mm

Doseringskammarens mått: 100 × 100 × 100 mm

Byggnadskammarens volym: ca 1 dm³

Doseringskammarens volym: ca 1 dm³

Byggnadshöjd: 100 mm plus byggplattans tjocklek

Exponeringsområde: 90 × 90 mm

Minskning av byggnadsutrymmet (80 mm):

Byggnadskammarens mått: 80 × 80 × 100 mm

Dispenseringskammarens mått: 80 × 80 × 100 mm

Byggkammarens volym: ca 0,64 dm³

Dispenseringskammarens volym: ca 0,64 dm³

Bygghöjd: 100 mm plus byggplattans tjocklek

Exponeringsområde: 70 × 70 mm

Minskning av byggnadsutrymmet (50 mm):

Byggnadskammarens mått: 50 × 50 × 100 mm

Dispenseringskammarens dimensioner: 50 × 50 × 100 mm

Byggkammarens volym: ca 0,25 dm³

Dispenseringskammarens volym: ca 0,25 dm³

Bygghöjd: 100 mm plus byggplattans tjocklek

Exponeringsområde: 40 × 40 mm Dispenseringskammarens förlängning

Byggnadskammarens mått: 250 × 250 × 280 mm (L × B × H)

Dispenseringskammarens mått: 250 × 250 × 480 mm (L × B × H)

Byggkammarens volym: ca 18 dm³

Dispenseringskammarens volym: ca 30 dm³

Byggnadshöjd: 280 mm plus byggplattans tjocklek

Exponeringsområde: 245 × 245 mm

Elektriska anslutningar:

Strömanslutning: 3/N/PE AC 400 V, 32 A

Effektförbrukning, max: 7,4 kW

Nätverksanslutning: Ethernet 100 MB/s, maskinanslutning: RJ45-uttag

Anslutning för tryckluft:

Gastryck: 6-10 bar

Kvalitet enligt: DIN ISO 8573-1 klass 1.6.1

Maximal flödeshastighet: 100 l/min

Anslutning för inert gas (argon):

Gastryck: 5 bar

Renhet: ≥ 3,0

Anslutning för inert gas (kväve):

Gastryck: 5 bar

Renhetsgrad: ≥ 2,5

Uppgifter om prestanda

Produktionshastighet: 2 cm³/h till 20 cm³/h (materialberoende)

Skanningshastighet: max. 7 m/s

LaserCUSING®-skikttjocklek: 20 µm - 50 µm

Förbrukning av skyddsgas: ca 2 m³/h

Lasersystem

Lasertyp: Fiberlaser 200F eller 400F

Skyddsklass: Laserskyddsklass 4

Effekt: max. 200 W 400 W (CW-drift)

Våglängd: 1 070 nm (infraröd)

Laserstrålens diameter: 50 µm

Miljöförhållanden

Förvarings- och transporttemperatur: -20 till 35 °C (-4 till 95 °F)

Driftstemperatur: 15 till 35 °C (59 till 95 °F)

Temperaturförändring: max. 2 °C/h (2 °F/h)

Relativ luftfuktighet: max. 80% (icke-kondenserande)

Installationshöjd: max. 2.000 m över havet

Tillbehör ingår:

Sikt och skakapparat, kvävegenerator, bufferttank, våtdammsugare för pulver, filtersystem, 5 tryckplattor
