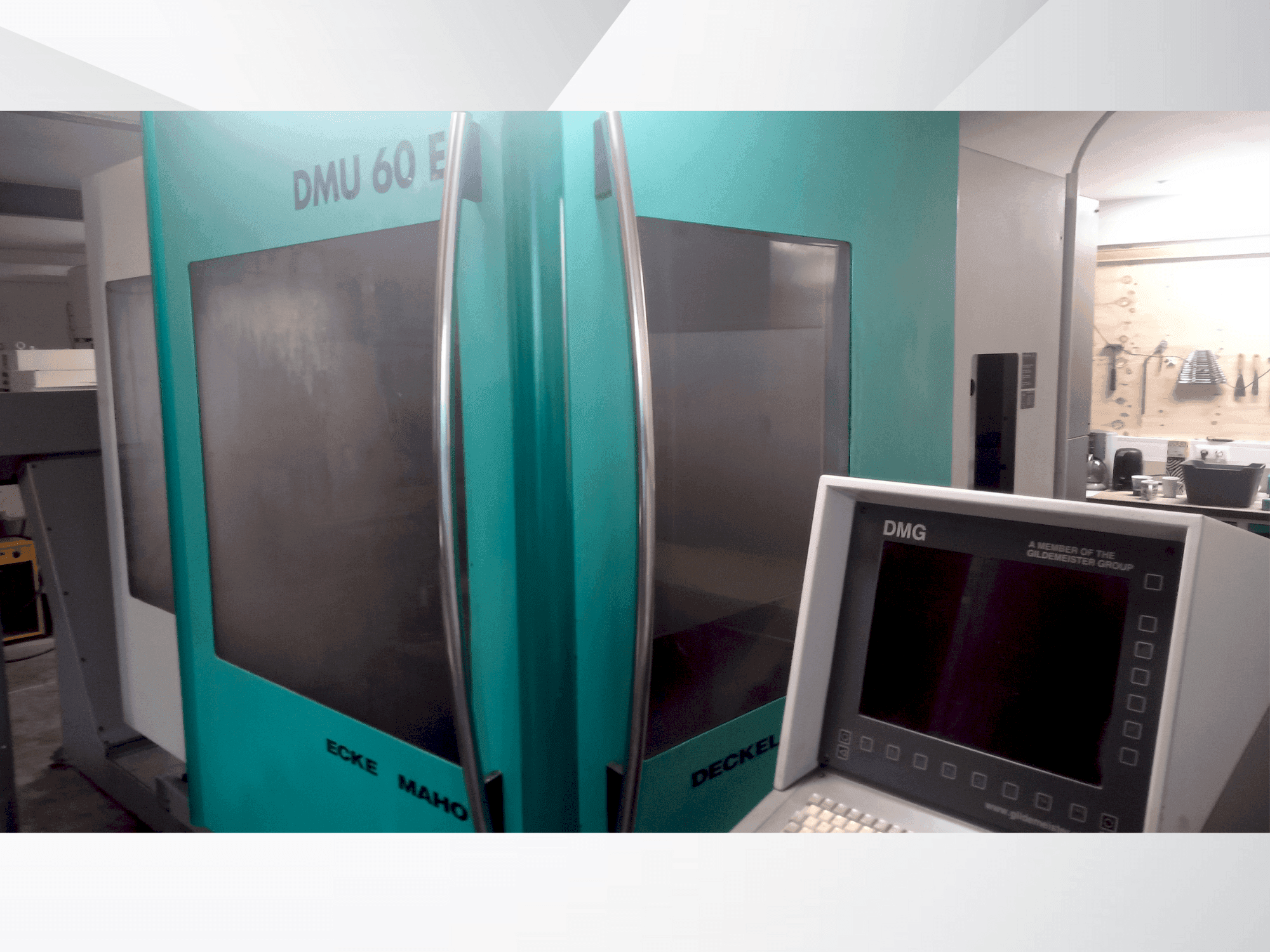

DECKEL MAHO - DMU 60 EDE-MIL-DEC-1999-00009

Ytterligare utrustning

• - 24 verktygsplatser
• - 1 x skruvstäd ingår (bild)
• - 0-punktsklocka ingår (för att mäta x, y, z) (bild)
• - inga verktyg ingår

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Spåntransportör

Extra information

• - Potentiometrar för matning och snabbmatning, tillsammans med rörelsemätningssystemet i X-axeln, behöver bytas ut // Huvuddrift (utan växellåda) / Drivenhet: AC-servomotor med digital teknik / Spindelvarvtal: Steglöst programmerbar: 20 - 12 000 min-¹ / I uppställningsläge: 20 - 800 min-¹ / Vridmoment/effekt: Se diagram (verkningsgrad beaktad). / Obs: Specifikationerna gäller för underspänning på 350 V (400 V -10 %) med växelriktarsystem från Heidenhain (N-styrning). / Matningsdrift: Axlar: X, Y, Z (AC-servomotorer i digital teknik) / Z-axel: Med kollisionsskyddskoppling. / Matningshastighet (X, Y, Z): 20 - 10 000 mm/min / Snabbmatning: X-, Y-axel: 18 m/min / Z-axel: 15 m/min / Uppställningsläge (X, Y, Z): 20 - 2 000 mm/min / Rörelseriktningar & Precision: Positionsmätningssystem: Upplösning (X, Y, Z): 0,001 mm/ Ingångsupplösning (X, Y, Z): 0,001 mm/ Positionstolerans (X, Y, Z): ±0,010 mm/ Arbetsområde (rörelse): X-axel: 500 mm/ Y-axel: 525 mm/ Z-axel: 500 mm/ Ytterligare information: Effekt: 26 kVA (referens till strömförsörjning)/ Gränssnitt: RS-232C / RS-422 (230V/1A)/ Spindelhuvud: SK 40 DIN 2079/ Verktygsväxlare med magasin (tillval, endast vertikalt)/ Magasinpositioner 25 st/ Max. verktygsdiameter/ -80 mm när alla spår är upptagna/ -med fria angränsande spår 160 mm/ Max. verktygslängd från spindelnosen 315 mm/ Max. verktygsvikt, med automatiskt verktygsväxling 8 kg/ Max. total verktygsvikt 100 kg/ Tryckluftsbehov ca. 5,5 - 8,0 bar/ Arbetsbord/ Stelt bord: klämyta 1000 x 543 mm/ avstånd mellan T-spåren 63 mm/ Antal T-spår/ storlek 8/14 H7 st/ Tillåten belastning för arbetsborden/ Stelt bord 350 kg

Betalningsvillkor

• Förskottsbetalning

• Finansiering av tillgångar
