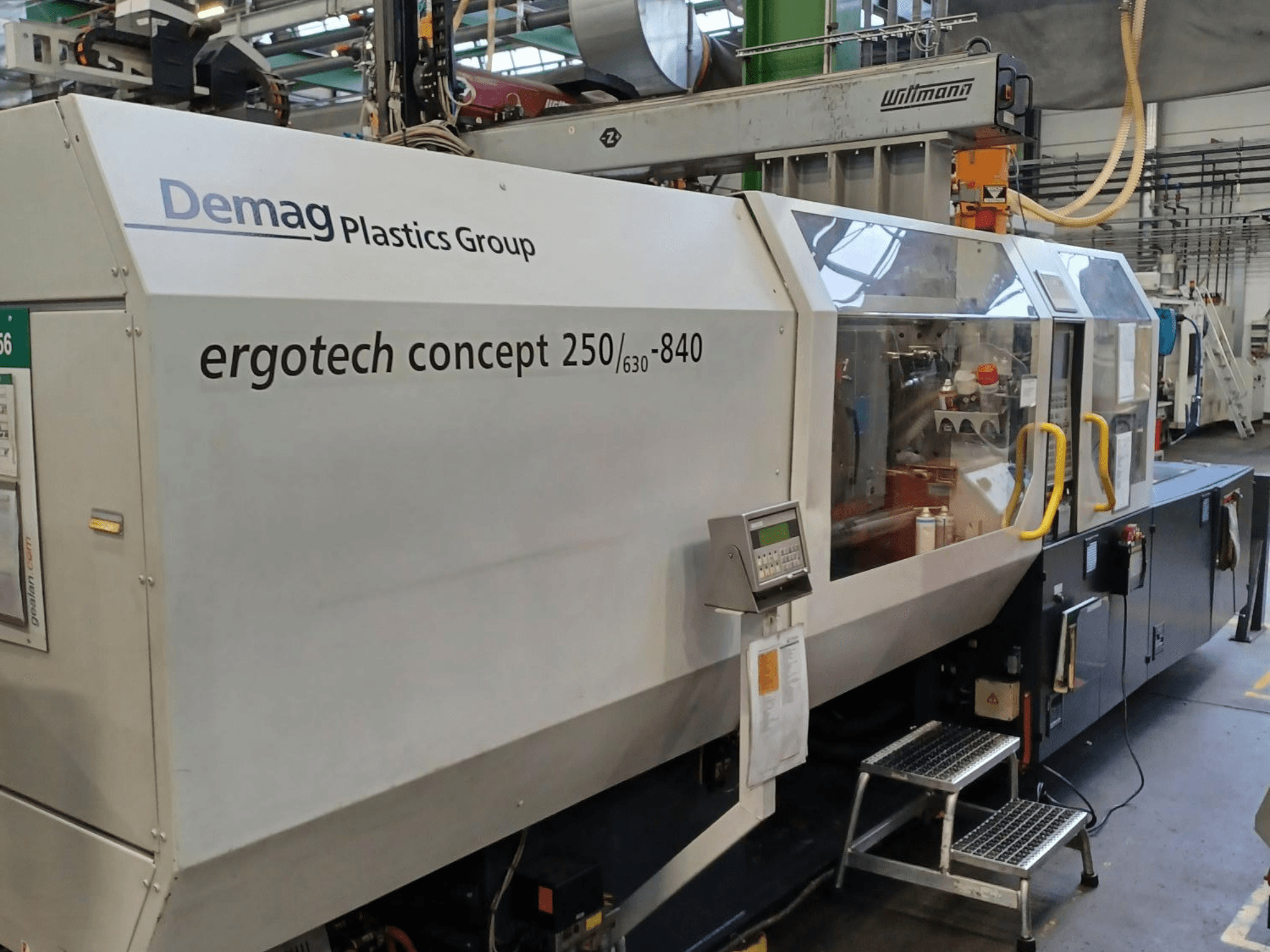

DEMAG - ET250/630-840 ConceptDE-INJ-DEM-2004-00003

• Låskraft: 2750 kN

• Avstånd mellan dragstänger (H x V): 630 x 630 mm

• Plattans mått (H x V): 950 x 950 mm

• Formens höjd: 330-830 mm

• Öppning slaglängd: 675 mm

• Max dagsljus (avstånd mellan plattorna): 1505 mm

• Viktkapacitet för gjutformen: fast sida 1100 kg, rörlig sida 2200 kg (totalt 3300 kg)

• Utskjutare:

  • Slaglängd: 200 mm

  • Kraft: 80 kN

  • Centreringsringens diameter: 200 mm

  • Pneumatisk utmatning: ja

• Kärnutdrag: 2 på rörlig sida (AS)

• Injektionsenhet:

  • Enhetens storlek: 840

  • L/D: 20

  • Insprutad volym: 636 cm³

  • Insprutningstryck: 1351 bar

  • Plastifieringshastighet (PS): 74 g/s

  • Skruvhastighet: 326 rpm

  • Munstycksradie: 15 mm; munstycksborrning: 3 mm

  • Max doseringsslaglängd: 225 mm

  • Obs: Andra insprutningsenheten listad utan data → enkomponentmaskin

• Gränssnitt/kontroller:

  • Skrivargränssnitt: ja

  • Processtyrning/SPC: ja

Ytterligare utrustning

• Robot/hantering: Wittmann W633-961 linjär robot

  • Slaglängd: Y (vertikal) 1600 mm, X 900 mm, Z 2500 mm

• Varmkanalsstyrning: 9 zoner

• Avkänning av gjutform: Kistler-system för tryck (p=1) / temperatur (t=0)

• Ventilstyrning: hydraulisk (pneumatisk ej utrustad)
