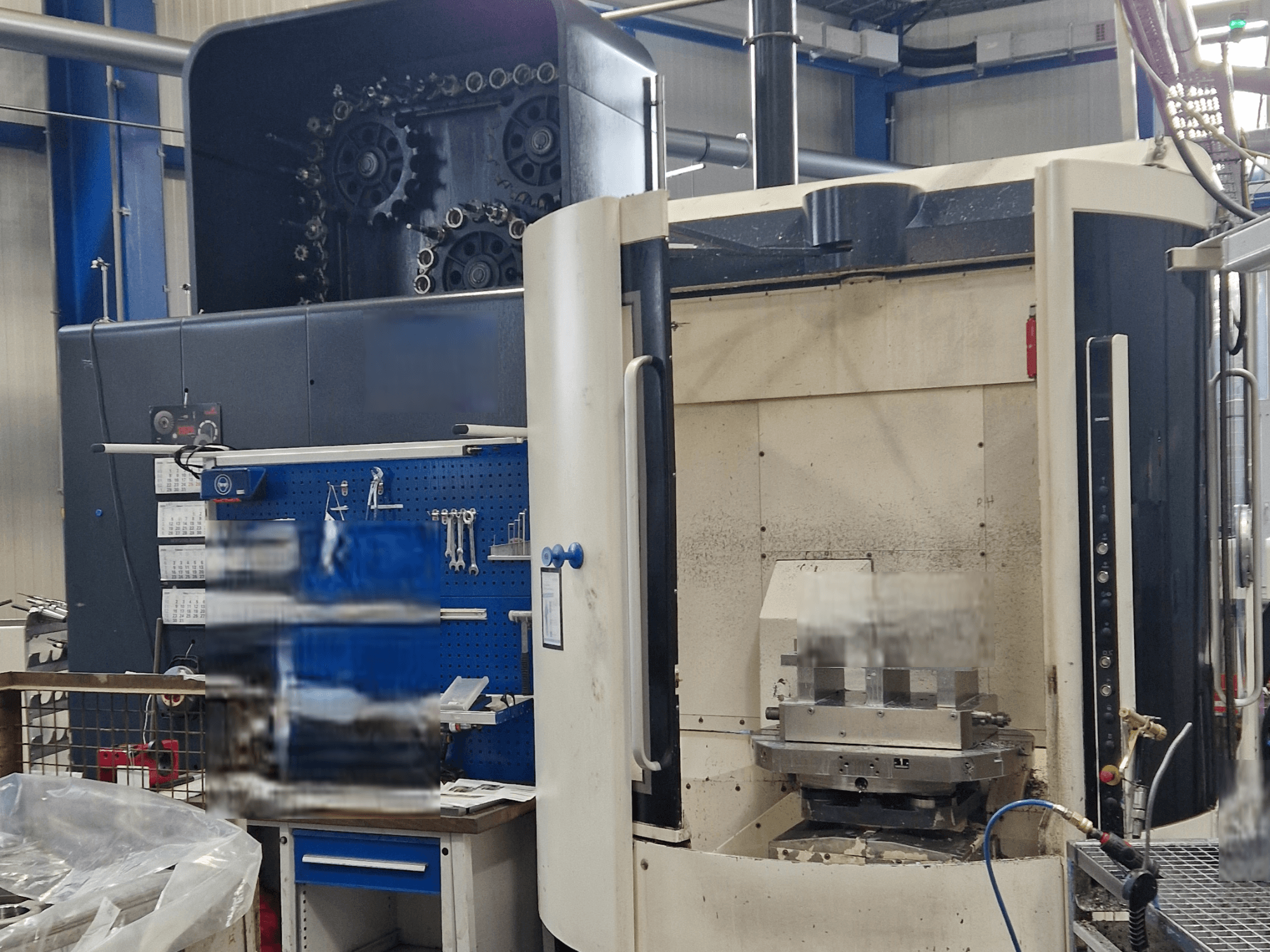

Denna 5-axliga DMG DMC80U DuoBlock tillverkades 2011. Den har en maximal arbetsstyckediameter på 800 mm och en höjd på 600 mm, med en lastkapacitet på 800 kg per pall. Maskinen är utrustad med ett dubbelpallssystem och har en snabbförflyttningshastighet på 60 m/min. Om du är ute efter högkvalitativa bearbetningsmöjligheter bör du överväga det universella bearbetningscentret DMG DMC80U DuoBlock som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: DMG
- år: 2011
- MODELL: DMC80U DuoBlock
- produktionstimmar: 34062
- tillämpningstyp: Fräsning
- Plats: Österrike
- maskintyp: Universellt bearbetningscentrum
- Tillgänglig från: 04/01/2027
- styrenhetens märke: HEIDENHAIN
Teknisk information - DMG DMC80U DuoBlock
Styrenhet
- Styrmärke: HEIDENHAIN
- Styrmodell: iTNC 530
Mått
- Maskinvikt: 15500 kg
Rörelse
- C-axel: 360°
- Antal axlar: 5
- X-axelns rörelse: 800 mm
- Y-axelns rörelse: 1050 mm
- Z-axelns rörelse: 800 mm
Teknisk specifikation
- Max. arbetsstyckets höjd: 1330 mm
- Spindeleffekt: 28 kW
- Spindelhastighet: 10000 RPM
- Keglestorlek: SK 50
- Kylning genom spindel: Ja
- Antal verktygsplatser: 120
Ytterligare information
Styrsystem: Heidenhain iTNC 530 3D-banstyrning
B-axelns rörelseområde: 180° (universellt fräshuvud med styrd B-axel)
Spindeltyp: Integrerad motorspindel utan växellåda
Spindelhastighetsområden:
Driftläge 1: 0–10 000 rpm
Driftläge 2: 0–800 rpm
Driftläge 3: 0–5 000 rpm
Spindeleffekt:
Spindeleffekt (40 % arbetscykel): 28 kW
Spindeleffekt (100 % arbetscykel): 19 kW
Spindeltimmar: 34 062 h
Maskinens driftstid: 79 252 h
Spindel: Ny spindel installerad i slutet av 2025
Bordstyp: NC-roterbord med pallhållare
Medföljande pallar: 2 pallar
Palettens klämyta: 800 mm x 630 mm
T-spår på pallarna: 14 mm enligt DIN 55201-A2
Palettvikt: 300 kg per palett
Maximal tillåten arbetsstyckesvikt på pall: 1 400 kg
Maximal arbetsstyckeshöjd: 1 330 mm
Maximal arbetsstyckets diameter: 900 mm
Matningshastighet (X/Y/Z): 0–60 000 mm/min
Axelns acceleration (X/Y/Z): 7 / 6,5 / 6,5 m/s²
Maximal matningskraft (X/Y): 13 kN
Maximal matningskraft (Z): 9 kN
Upplösning på linjär skala (X/Y/Z): 0,001 mm
Bordets maximala vridmoment (40 % arbetscykel): 5 000 Nm
Bordets hållmoment (40 % / 100 % arbetscykel): 5 000 Nm / 3 660 Nm
Bordets maximala rotationshastighet: 35 rpm
Typ av pallväxlare: Roterande pallväxlare
Mätprob: Heidenhain TS 649 DMG infraröd prob
Verifiering av kinematik: 3D quickSET-verktygslåda
Spånavledning: Spåntransportör
Dimavsugningssystem: Avsugningssystem för olje- och emulsionsdimma med mekaniskt filter (flöde 1 600 m³/h)
Kylkapacitet (maskin/skåp): 3,3 kW / 1,0 kW
Elanslutningsdata: 86 kVA, 400 V, 50 Hz, max. nominell ström 124 A
Arbetsstyckets mått (max): Diameter 800 mm, höjd 600 mm
Matningskraft (X/Y/Z): 10 kN
Snabbförflyttning: 60 m/min
Verktygshållarens kon: SK 50 enligt DIN 69871 form AD / form B
Verktygsspänningsskruv: DIN 69872 Form A / Form B eller ISO 7388/2 Typ B
Verktygsspänningsmekanism: Mekanisk via fjäderkraft, hydraulisk frigöring
Verktygsmagasinets kapacitet: 120 platser (vertikalt kedjemagasin)
Leverans: januari 2027
Tilläggsutrustning
System med dubbla pallväxlare
Intern kylvätsketillförsel (ICS) med 980 l tank och bandfilter (40 bar genom spindelns centrum)
Spänningshydraulik
Infraröd mätgivare
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
