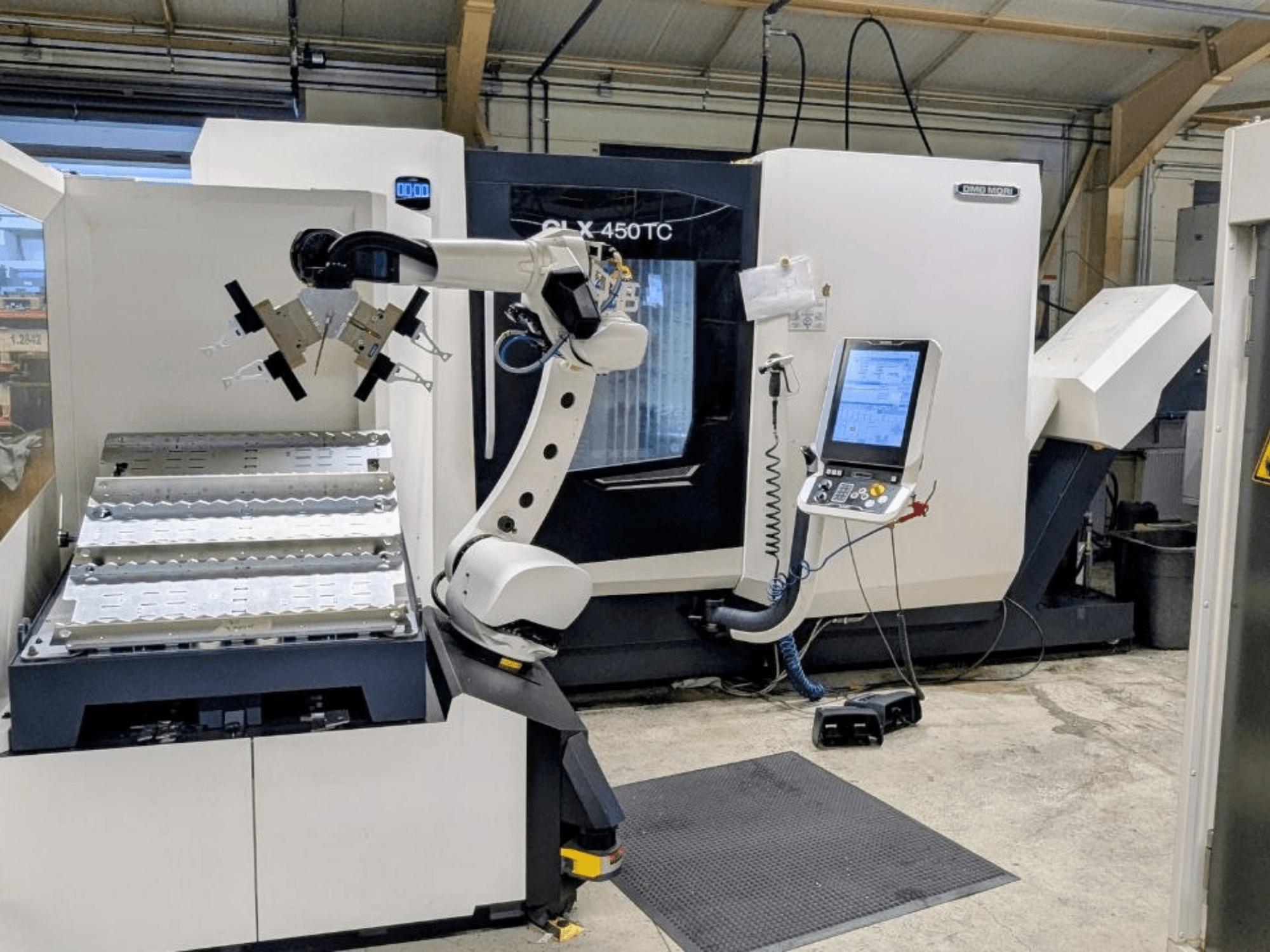

Denna 5-axliga DMG MORI CLX 450 TC + Robo2go tillverkades år 2021. Den har en svängdiameter över bädden på 500 mm, en svarvdiameter på 400 mm och en maximal svarvlängd på 1 100 mm. Maskinen är utrustad med en kraftfull frässpindel med varvtal upp till 12 000 rpm och ett verktygsmagasin med 30 platser. Om du är ute efter högkvalitativa svarvningsfunktioner bör du överväga den DMG MORI CLX 450 TC + Robo2go-maskin som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: DMG MORI
- år: 2021
- MODELL: CLX 450 TC + Robo2go
- produktionstimmar: 1992
- tillämpningstyp: Svarvning
- Plats: Tyskland
- maskintyp: Horisontell svarv
- styrenhetens märke: SIEMENS
Teknisk information - DMG MORI CLX 450 TC + Robo2go
Styrenhet
- Styrmärke: SIEMENS
- Styrmodell: SINUMERIK 840D sl SLIMline
Mått
- Maskinhöjd: 2470 mm
- Maskinlängd: 5190 mm
- Maskinvikt: 11200 kg
- Maskinbredd: 2110 mm
Rörelse
- Antal axlar: 5
- X-axelns rörelse: 300 mm
- Y-axelns rörelse: 500 mm
- Z-axelns rörelse: 1100 mm
Teknisk specifikation
- Motspindel: Ja
- Drivna verktyg: Ja
- Spindeleffekt: 10.5 kW
- Spindelhastighet: 12000 RPM
- Kylning genom spindel: Ja
- Antal verktygsplatser: 30
Ytterligare information
Status: demonstrations-/utbildnings-/utställningsmaskin
Styrsystem: Siemens SINUMERIK 840D sl SLIMline, 19-tums SLIMline-multitouchskärm
Svängradie över bädd: 500 mm
Maximal svarvdiameter: 400 mm
Maximal svarvningslängd: 1100 mm
Stångkapacitet: 65 mm
Huvudspindelns hål: 87 mm
Framlagrets diameter: 130 mm
Knickhastighet: 485 rpm
Spindelmoment (100 % belastning): 275 Nm
Spindelns vridmoment (40 % belastning): 345 Nm
Frässpindelns anslutning: HSK-A63 (DIN 69893)
Frässpindelns varvtal: upp till 12 000 rpm
Frässpindelns effekt (100 % belastning): 8,8 kW
Frässpindelns effekt (40 % belastning): 10,5 kW
Frässpindelns vridmoment (100 % belastning): 73 Nm
Frässpindelns vridmoment (40 % belastning): 90 Nm
Hållmoment (låst): 850 Nm
Svängningsområde: ±120°
Verktygsmagasin: kedjetyp
Verktygskapacitet: 30 verktyg
Maximal verktygsdiameter: 78 mm
Maximal verktygsdiameter med intilliggande fria fack: 125 mm
Tilläggsutrustning, pris på begäran
Robo2Go – flexibelt system för lastning och lossning av arbetsstycken med 6-axlig industrirobot
Utbytbart arbetsstyckslager med brickor
Kapacitet: upp till 88 detaljer (Ø ≤ 60 mm); upp till 29 detaljer (Ø ≤ 125 mm)
Robotens nyttolast: upp till 35 kg (moduler: 10 / 20 / 35 kg)
Griparbas: triangulär med avblåsningsmunstycke; manuell tryckjustering
3-backgripare för chuckdelar (inre/yttre)
Minsta arbetsstyckelängd: 20 mm
Diameterintervall externt: Ø20–100 mm (beroende på modul)
Diameterintervall invändigt: Ø65–210 mm
3-backgripare för axeldelar: Ø20–170 mm
Ytterligare 2-backgripare för chuck-/axeldelar: Ø20–80 mm (axeldelar)
Tråg: maxlast 500 kg; arbetsstycke Ø20–170 mm; längd 120–950 mm; upp till 5 nivåer
Gränssnitt: elektriskt gränssnitt för Robo2Go, Profibus, extra tryckluft, extra Ethernet
Separat styrterminal; integration i CELOS-styrsystemet
Specialbeläggning för roboten: RAL 9010
Maskinen är förberedd för automatiseringsintegration
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
