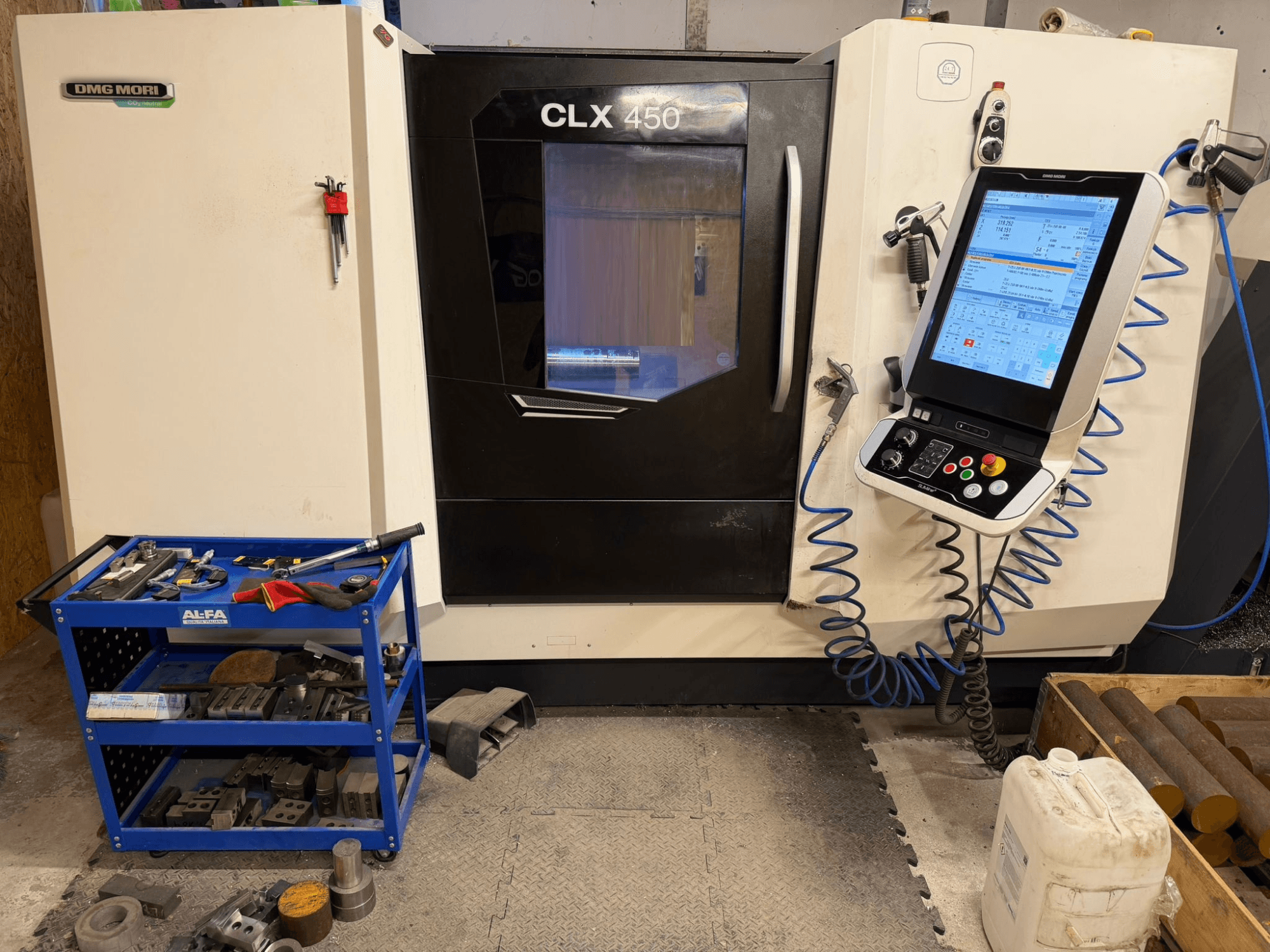

DMG MORI CLX 450 V3 horisontell svarvmaskin framifrån, med kontrollpanel och närliggande verktygsvagn med utrustning.
DMG MORI CLX 450 V3 horisontell svarvmaskin framifrån, med kontrollpanel och närliggande verktygsvagn med utrustning.

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

1 002 847 SEK
gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud
Ladda ned PDF

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Denna 3-axliga DMG MORI CLX 450 V3 tillverkades år 2022. Den har en maximal svarvdiameter på 400 mm och en Z-axelrörelse på 600 mm. Maskinen är utrustad med en kraftfull spindel som klarar 4000 rpm och har 12 drivna verktygsstationer för ökad mångsidighet. Om du vill ha högkvalitativ svarvkapacitet, överväg DMG MORI CLX 450 V3 horisontella svarvmaskin som vi har till salu. Kontakta oss för mer information.

Översikt

  • märke: DMG MORI
  • år: 2022
  • MODELL: CLX 450 V3
  • produktionstimmar: 1426
  • tillämpningstyp: Svarvning
  • Plats: Polen
  • maskintyp: Horisontell svarv
  • styrenhetens märke: SIEMENS

Teknisk information - DMG MORI CLX 450 V3

Styrenhet

  • Styrmärke: SIEMENS
  • Styrmodell: SLIMline multi-touch

Mått

  • Maskinvikt: 5500 kg

Rörelse

  • Antal axlar: 3
  • X-axelns rörelse: 267.5 mm
  • Z-axelns rörelse: 600 mm

Teknisk specifikation

  • Motspindel: Nej
  • Drivna verktyg: Ja
  • Spindeleffekt: 25.5 kW
  • Spindelhastighet: 4000 RPM

Ytterligare information

  • Version: V3 (ingen Y-axel); konfigurerad för svarvning + fräsning (C-axel)

  • Arbetsområde:

    • Svänga över sängen: 650 mm

    • Svängning över tvärslits: 465 mm

    • Max. vänddiameter: 400 / 315 mm

    • Snabbförflyttning X/Z: 30 / 30 m/min

  • Axlar: X, Z, C; C-axelns positioneringsnoggrannhet: 20 bågsekunder

  • Huvudspindel:

    • Spindelnos: A2-8

    • Stångkapacitet: 80 mm

    • Främre lagerdiameter: 130 mm

    • Alternativ för chuckdiameter: 210 / 250 / 315 mm

    • Spindeleffekt (40% / 100%): 25,5 / 17 kW

    • Max. vridmoment (40% / 100%): 426 / 283 Nm

  • Revolver (VDI 40):

    • 12 stationer (12 drivna)

    • Verktygsstationens diameter: 40 mm

    • Effekt drivet verktyg: 5,44 kW

    • Vridmoment för drivet verktyg: 20 Nm

    • Max hastighet för drivet verktyg: 4000 rpm

  • Bakdocka:

    • Rörelse: 500 mm

    • Center-gränssnitt: MK5

    • Max. kraft: 8 kN

  • Styrskenor / Kulskruvar: X/Z 40 × 10 mm

  • Noggrannhet för: Positioneringsnoggrannhet X/Z: 5 / 10 µm

  • Kapacitet / Arbetsupptagning:

    • Max. stångkapacitet: 80 mm

    • Hydraulisk chuck: Ø 254 mm (installerad)

    • Chuckens borrning: 82 mm

  • Hantering av kylvätska och spånor: Kylvätskepistol 5 bar; Spåntank

  • Styrning: Siemens SLIMline multi-touch (19")

  • Mått & vikt:

    • Vikt utan spåntransportör: ca 4950 - 5050 kg

    • Vikt med spåntransportör: ca 5500 kg

  • Anteckningar: Fullt utrustat med 12 drivna verktygsstationer

Ytterligare utrustning

  • Spåntransportör (utmatning på höger sida)

  • Hydraulisk dubbdocka (styrd med M-funktion)

  • Direkt mätsystem (X-axel)

  • Extern elektronisk handratt

  • DMG MORI IoT-anslutning

  • Marposs verktygsprob

  • Signaltorn (4-färg)

  • Uppsättning statiska verktygshållare VDI 40

  • Sats med drivna verktyg WTO (QuickFlex, ER32)

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
