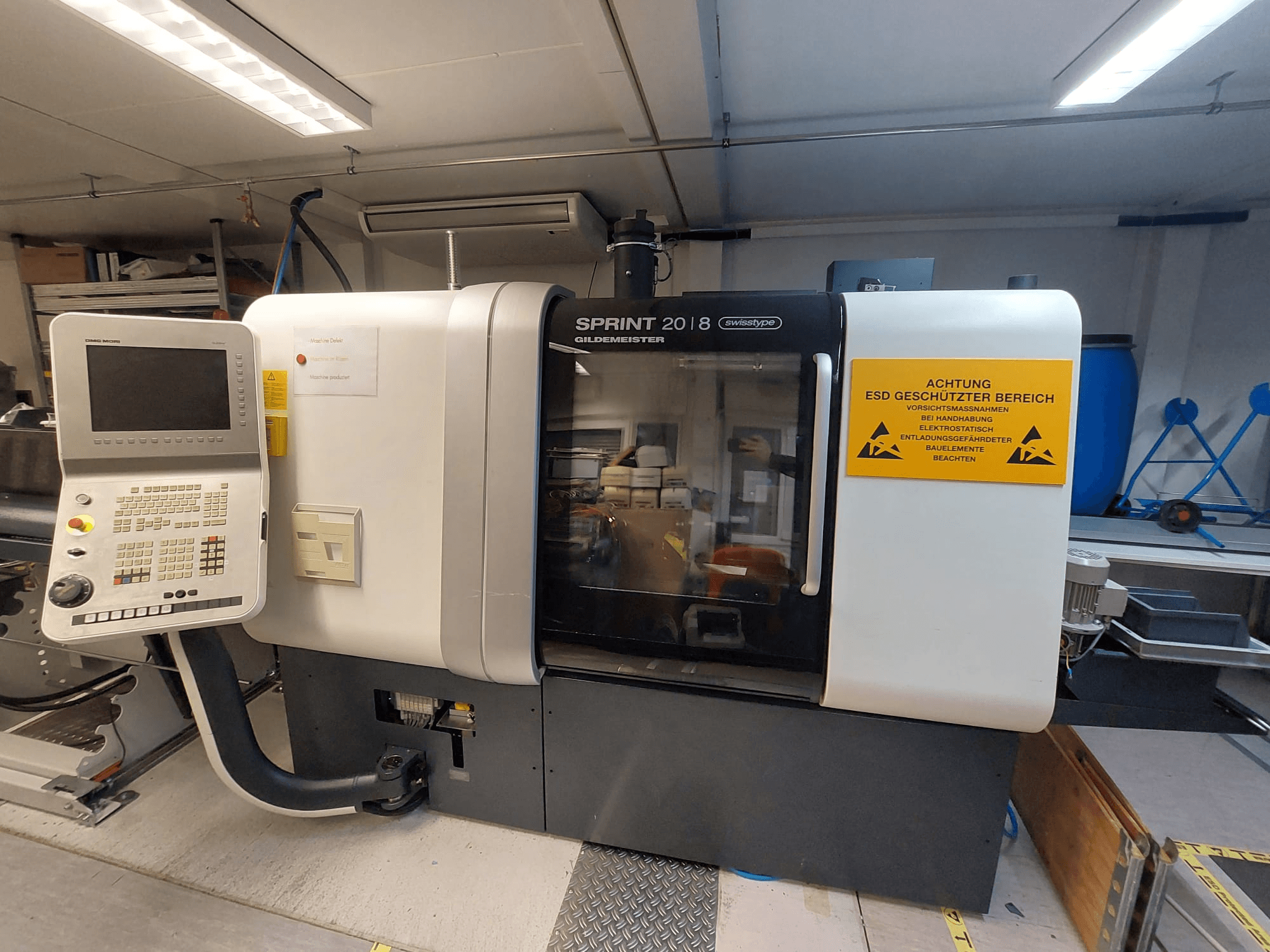

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Styrning / CNC: Fanuc 31i med 15" TFT-färgskärm

• CNC-system: Fanuc 31i

• Axlar: 6+2 axlar / totalt 8 axlar

• Y-axlar: 2

• Kanaler: 2

• Spindlar: 2

Data för spindlar

• Max stångdiameter motspindel: 20 mm (25 mm som tillval)

• Hastighet för motspindel max: 10.000 varv per minut

• Motspindelns effekt (S1): 3,7 kW

Förflyttningar / slaglängder

• Slaglängd Z1: 80 mm

• Slaglängd Z2: 300 mm

• Snabbförflyttning Y1: 40 m/min (30 m/min)

• Acceleration max X1: 10 m/s²

• Matningskraft S1-axlar Z1 / Z2 / X2 / Y2: 250 daN

• Matningskraft S1-axel Y1: 500 daN

• Matningskraft linjär axel X1: 60 daN

Släde 1

• Slaglängd X1: 50 mm

• Slag Y1: 350 mm

• Verktygspositioner: 6 positioner, 12x12 mm

• Drivna verktyg: 5 inkl. spindel ESX16

Slid 2

• Slaglängd X2: 240 mm

• Verktygspositioner utvändigt: 4 positioner, 12x12 mm

• Verktygspositioner invändigt: 4 positioner, Ø20 mm

• Drivna verktyg: 5 med ESX/16 (tillval)

Kylvätska

• Typ av kylvätska: Emulsion

• Kapacitet för kylvätsketank: 250 l

• Kapacitet för kylvätskepump max: 120 l/min

• Kylvätsketryck: 1,5 bar

Elektriska data

• Elektrisk anslutning: 400 V ±10%

• Frekvens: 50 Hz

• Säkring: 100 A

• Styrspänning: 24 V DC

• Belysningens spänning: 24 V DC

• Märkström: 86 A

• Effektbehov: ca 56 kVA

• Typ av nätverk: TN-S krävs

Skydd / driftsförhållanden

• Skyddsklass maskin: IP67

• Skyddsklass elskåp: IP54

• Omgivande temperatur: +10 till +35 °C

• Max luftfuktighet: 75

• Installationshöjd max: 1000 m

• Bullernivå: <70 dBA

CNC-funktioner

• Mätningssystem: Metriska mått eller tum

• Inmatningsupplösning: 0,001 mm

• Mätområde: 0,001 mm/varv till snabb

• Åsidosättande av matning: 0-120%

• Spindelhastighet: Programmerbart varvtal

• Spindelorientering: M5 eller M19

• Koordinatsystem: Cartesiskt, polärt, cylindriskt

• Konstant ythastighet: Ja

• Programmering av verktyg: Med verktygsdata

• Minne för verktygsoffset: 200 offsets

• Kompensation av radie: G40 / G41 / G42

• Övervakning av verktygets livslängd: Ja (tillval)

• Verktygsövervakning: Belastningsövervakning (tillval)

• Lagring av program: 1 MB, upp till 1000 program

• Ethernet-gränssnitt: Ja

• Inmatning/utmatning av program: Seriell, tangentbord, PCMCIA, USB

• Cykler: Svarvning, vändning, spårning, gängning, borrning, polygonsvarvning

• Underprogramnivåer: Upp till 4

• Synkronisering av bilder: Ja

• Programmering av variabler: Upp till 600 variabler

• Diagnostik: Integrerad PLC ladder-display, oscilloskop

• Display: 15" TFT LCD

• Flera språk: Flera olika språk

Allmänna data

• Maskinens mått: 2200 x 1050 x 1770 mm

• Driftstimmar: 12,276 h

• Programmets körtid: 4,426 h

• Tillämpning: Bearbetning av magnesium

Maskinens egenskaper

• Pneumatisk utskjutare

• Spindelsynkronisering

• C-axel

Ytterligare utrustning

• Transportör för spånor

• Stångmatarbord
