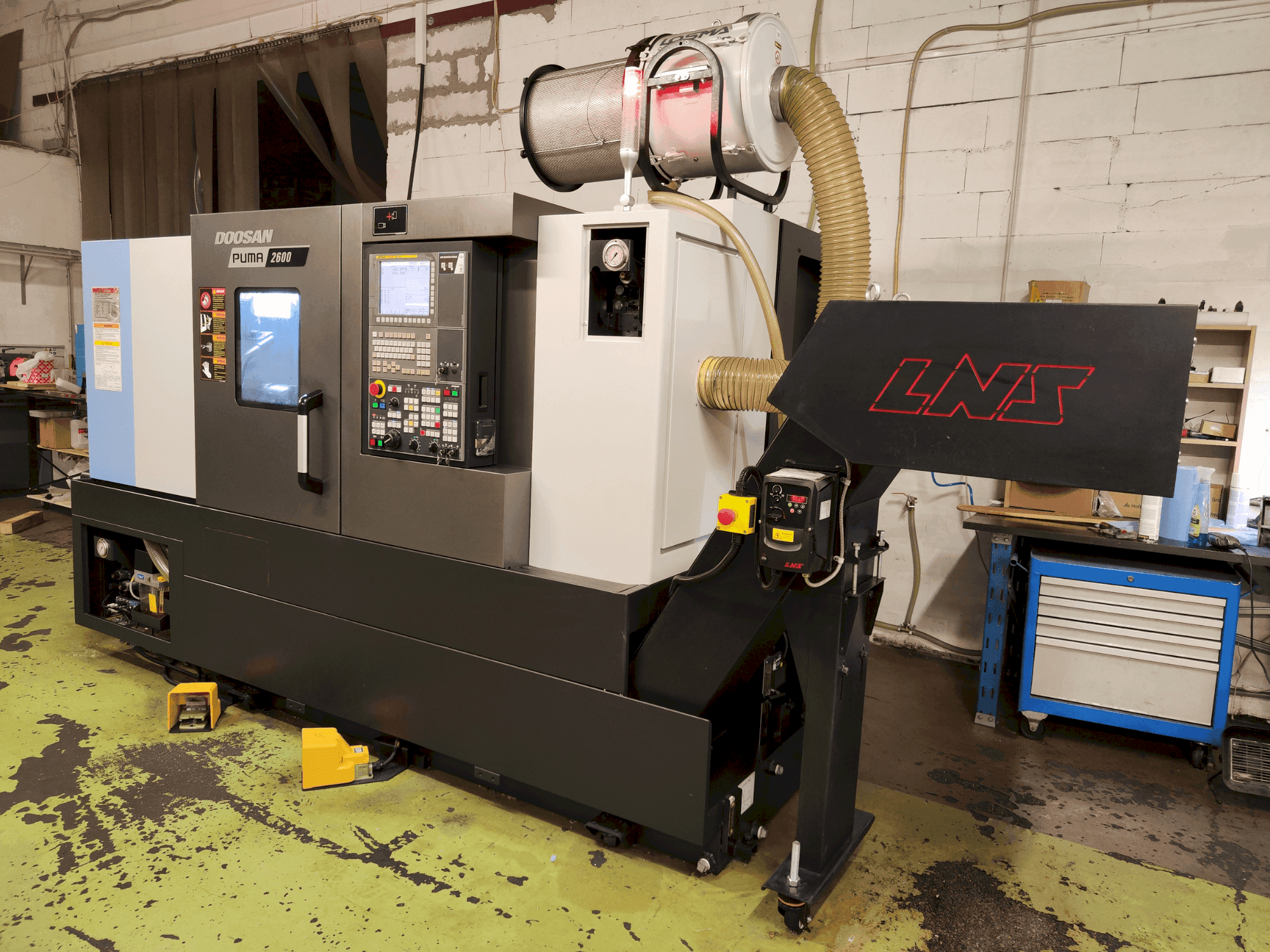

DOOSAN - Puma 2600/500LV-TUR-DOO-2018-00001

Sväng över ytterdörr: 680 mm (26,8 in)

Svängning över sadel: 630 mm (24,8 in)

Rekommenderad vänddiameter: 305 mm (12,0 in)

Maximal vänddiameter: 481 mm (18,9 in) / 376 mm (14,8 in)

Maximal svarvlängd: 755 mm (29,7 in) / 725 mm (28,5 in)

Stångens arbetsdiameter: 102 mm (4,0 in)

Spindelnos: ASA A2-11

Spindellagerdiameter (fram): 160 mm (6,3 in)

Spindelns genomgående håldiameter: 115 mm (4,5 in)

Minsta indexeringsvinkel för spindel (C-axel): 0.001°

Storlek på OD-verktyg: 25 mm (1,0 in) {20 mm (0,8 in)*}

Borrstångens diameter: 50 mm (2,0 in) {40 mm (1,6 in)*}

Revolverns indexeringstid (1:a svängningen): 0.15 s

Spindelhastighet för roterande verktyg: 5000 rpm

Avsmalning av borrhål i dubbdocka (levande): MT#5

Tillförsel av tryckluft: 100 mm (3,9 in)

Underspindelvarvtal (rem [inbyggd]): 4500 rpm

Underspindelnos: ASA A2#5

Lagerdiameter för underspindel (fram): 90 mm (3,5 tum)

Diameter på genomgående hål i underspindeln: 62 mm (2,4 in)

Subspindelns minsta indexeringsvinkel (C-axel): 0.001°

Elektrisk strömförsörjning (nominell kapacitet): 48,86 kVA
