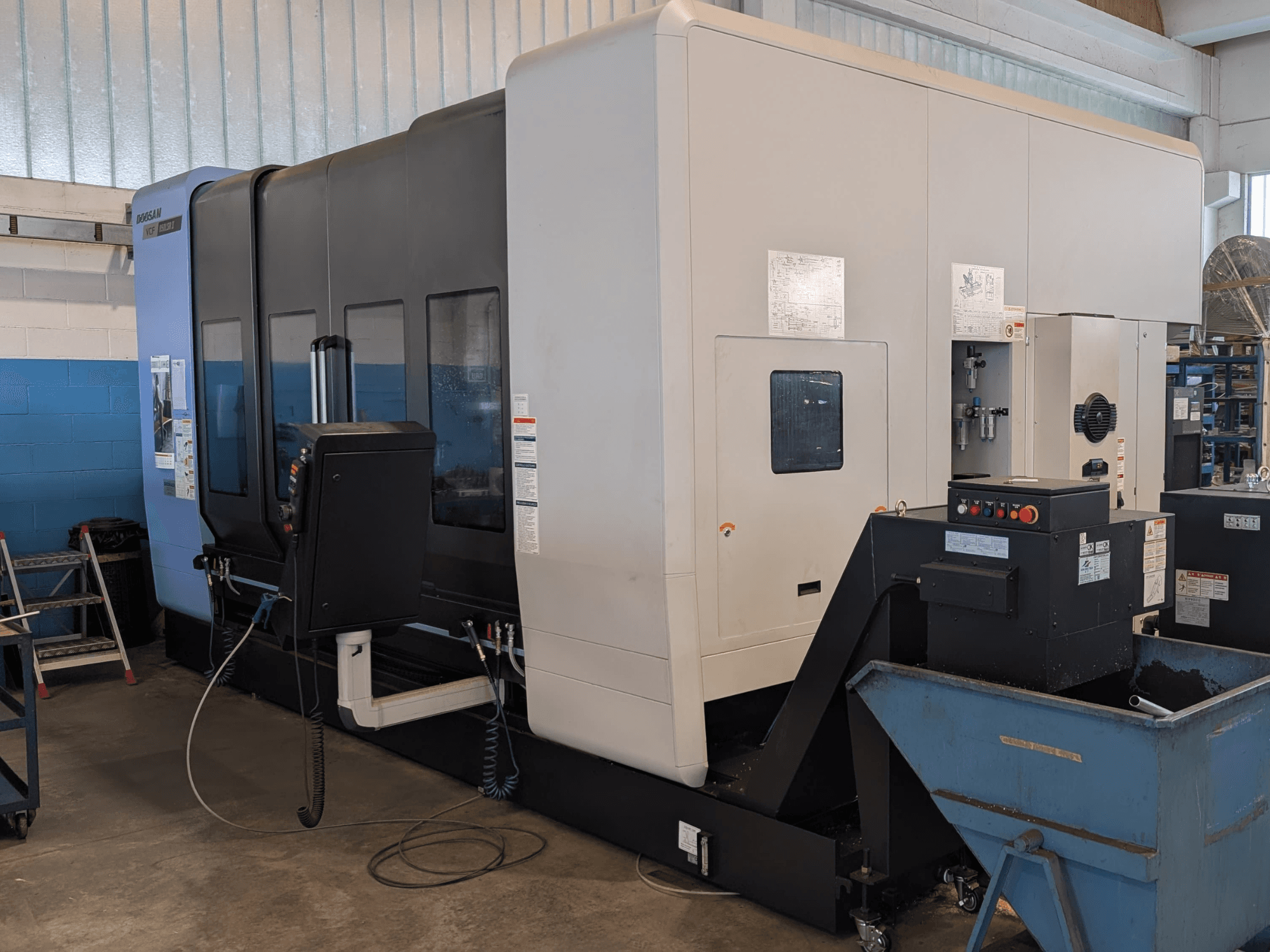

DOOSAN - VCF850LSR-II IT-MIL-DOO-2021-00002

• Driftstid: ca 2 500 driftstimmar

• Förflyttningsområde:

  • B-axeln: ±110°

  • C-axel: ±360°

• Snabbförflyttning (X/Y/Z): 40 / 40 / 40 m/min

• Maximal arbetsmatning (X/Y/Z): 20 000 mm/min

• Spindel:

  • Effekt: 24 / 30 kW

  • Max vridmoment: 121 / 155 Nm

  • Kon: ISO 40, dubbelkontakt

• Verktygsmagasin:

  • Kapacitet: 60 verktyg

  • Max. verktygsdiameter: 76 mm (130 mm om intilliggande positioner är lediga)

  • Maximal verktygslängd: 300 mm

  • Verktyg till verktyg: 5,5 s

  • Spån-till-spån: 13 s

• Arbetsstycksuppspänning/bord:

  • Fast bord: 3 500 × 870 mm, max. belastning 3 500 kg

  • Roterande bord: Ø 800 mm, maxlast 1 200 kg

  • Max. arbetsstyckets diameter: 1 050 mm

  • Maximal arbetsstyckeshöjd: 680 mm (vertikal) / 1 095 mm (horisontell)

• Mätning: Absoluta linjära skalor på X/Y/Z

• Egenskaper: Avtagbar mittdörr; Möjlighet till pendelbehandling

• Anslutningar:

  • El: 400 V / 3-fas + jord

  • Effektbehov: 63 kVA

  • Tryckluft: 6 bar

  • Kylvätsketankens kapacitet: 560 l

• Skick: Mycket välskött

• Driftsstatus: I produktion / strömförsörjd

• Extra: Videor med tidsstämpel finns tillgängliga på begäran

• Transport: Kan enligt uppgift transporteras i ett stycke

Tilläggsutrustning

• Högtryckskylning genom spindeln, 70 bar

• Cyklonfiltrering av kylvätska

• Spåntransportör

• Renishaw RMP-60 arbetsstycksgivare

• Renishaw RTS-verktygsinställningssystem

• Original kalibreringskula för kinematik

• Heidenhain Advanced Function Set 1

• Heidenhain Advanced Function Set 2

• Dynamisk kollisionsövervakning (DCM)

• Lift-Off-funktion

• DXF-konverterare

• 3D-visualisering av verktygsbanor

• 3D-bearbetningssimulering

• CAD-visare

• Automatiskt smörjsystem

• Hydraulenhet

• LED-belysning av arbetsområdet

• 3-färgad varningslampa

• CE-dokumentation

• Maskinhandböcker
