➤ Begagnad DÖRRIES SCHARMANN Heavycut 1.2 TDV4 | Borrning

Visa på originalspråket

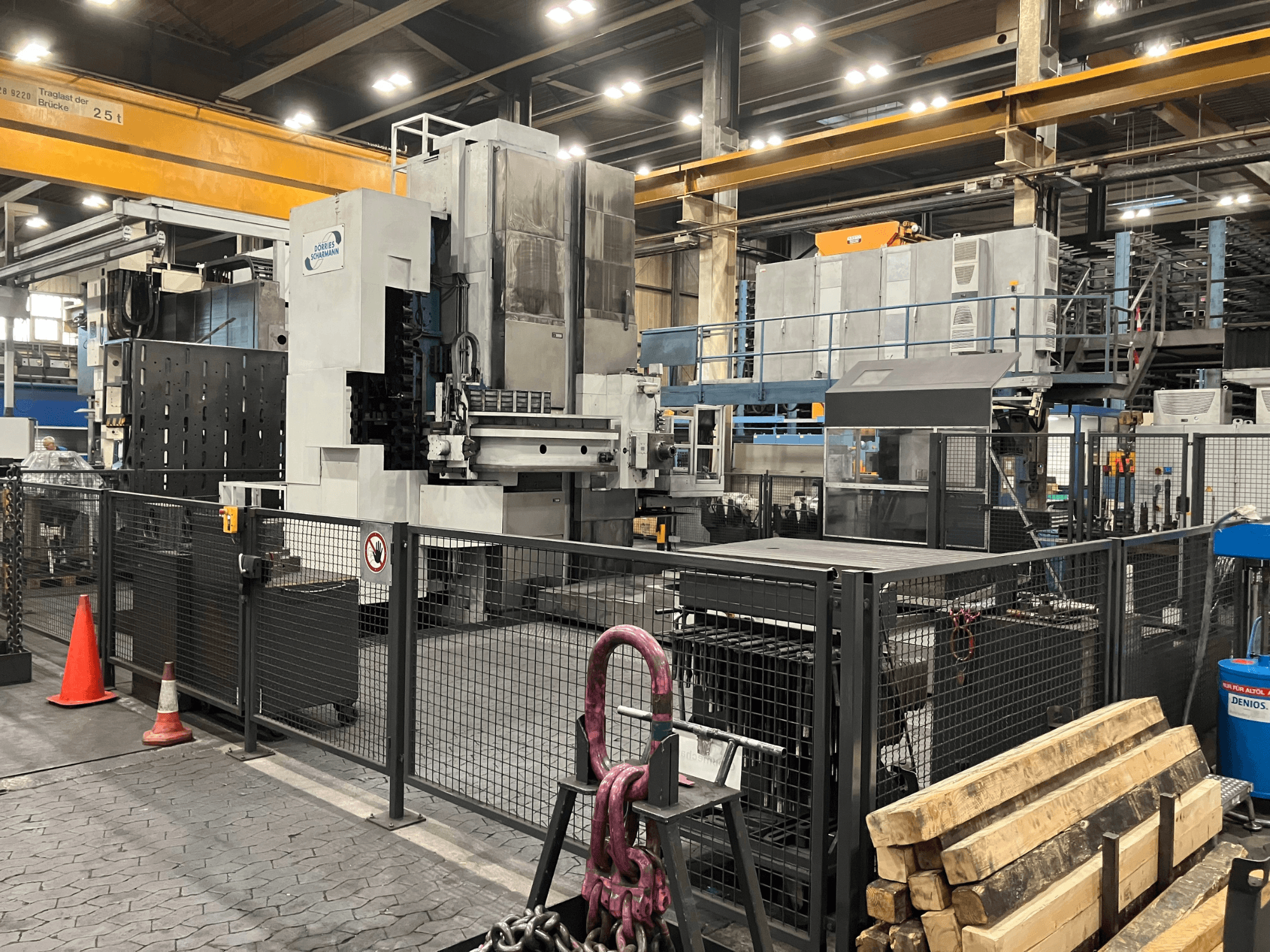

Denna 6-axliga DÖRRIES SCHARMANN Heavycut 1.2 TDV4 tillverkades 1989. Den har en imponerande rörelseväg på 2 500 mm längs X-axeln, 2 500 mm längs Y-axeln och 800 mm längs Z-axeln. Maskinen har ett robust bord med måtten 2 000 x 2 500 mm och en maximal bordbelastning på 25 000 kg. Om du är ute efter högkvalitativa borrningsfunktioner bör du överväga borrmaskinen DÖRRIES SCHARMANN Heavycut 1.2 TDV4 som vi har till salu. Kontakta oss för mer information.

Översikt

märke: DÖRRIES SCHARMANN
år: 1989
MODELL: Heavycut 1.2 TDV4
tillämpningstyp: Andra maskinverktyg
Plats: Tyskland
maskintyp: Upprymningsmaskin (Metall)
styrenhetens märke: HEIDENHAIN

Teknisk information - DÖRRIES SCHARMANN Heavycut 1.2 TDV4

Styrenhet

Styrmärke: HEIDENHAIN
Styrmodell: iTNC 530

Mått

Maskinvikt: 50000 kg
Bordets längd: 2500 mm
Bordslast: 25000 kg
Bordets bredd: 2000 mm

Rörelse

B-axel max: 360°
B-axel min: 0°
Antal axlar: 6
X-axelns rörelse: 2500 mm
Y-axelns rörelse: 2500 mm
Z-axelns rörelse: 800 mm

Teknisk specifikation

Max. verktygsvikt: 40 kg
Spindeleffekt: 65 kW
Spindelhastighet: 2000 RPM
Keglestorlek: ISO 50
Kylning genom spindel: Ja
Antal verktygsplatser: 40

Ytterligare information

Tekniska specifikationer

* Styrning: Heidenhain iTNC 530

* X-axelns rörelseområde: 2 500 mm

* Y-axelns rörelseområde: 2 500 mm

* Z-axelns slaglängd: 800 mm

* W-axelns rörelseomfång: 700 mm

* V-axelns rörelseområde: 1 500 mm

* B-axel: 360°

* Arbetsspindelns diameter: 150 mm

* Verktygshållare: ISO 50 DIN 2079

* Antal växelsteg: 3

* Bordets storlek: 2 000 × 2 500 mm

* Bordshöjd: 1 050 mm

* Bordets bärförmåga: 25 000 kg

* Matningshastighet för V-axeln: 1–10 000 mm/min

* Matningshastighet på B-axeln: 2,4 varv/min

* Snabbförflyttning X/Y/Z/W: 10 000 mm/min

* Matningshastighet X/Y/Z/W: 1–10 000 mm/min

* Portbalkens tvärsnitt: 325 × 325 mm

* Verktygsmagasin: Kedjemagasin

* Verktygsmagasinets kapacitet: 40 verktyg

* Max. verktygsdiameter: 340 mm

* Max. borrstångsdiameter: 500 mm

* Max. verktygslängd: 500 mm

* Max. verktygsvikt: 40 kg

* Verktygsmagasinets snabbhastighet: ca 40 m/min

* Verktygsmagasinets kryphastighet: ca 1,2 m/min

* Kylsystem: Kylvätska genom spindeln

* Kylsystem: Externa kylmunstycken

* Kylvätskefiltrering: Pappersbandfilter

* Processövervakning: Adaptiv styrning

* Handhjul: HR 550 FS

* DNC: Heidenhain DNC

* Belastningsanpassad styrning: Ja

* KinematicsOpt: Ja

* Globala programinställningar: Ja

* HDR och SIK: Ja

Tilläggsutrustning/tillbehör

* WFK 100 S

* WFK 50 S

* Automatisk montering av fräshuvud

* Automatisk fastspänning av fräshuvudet

* Frähuvudets drivning via styrd axel

* Verktygskylning med 4 munstycken

* Spåntransportör

* Vridmomentsövervakning

* Positionsvisning

Ombyggnad/modernisering 2013

* CNC-styrning: Heidenhain iTNC 530

* 19-tums TFT-färgskärm BF 760

* TE 745 TouchPad med integrerad maskinpanel

* HR 550 FS elektroniskt handhjul med rutnät och anslutningskomponenter

* HDR och SIK

* Globala programinställningar

* KinematicsOpt

* Lastanpassad styrning

* Heidenhain DNC

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
