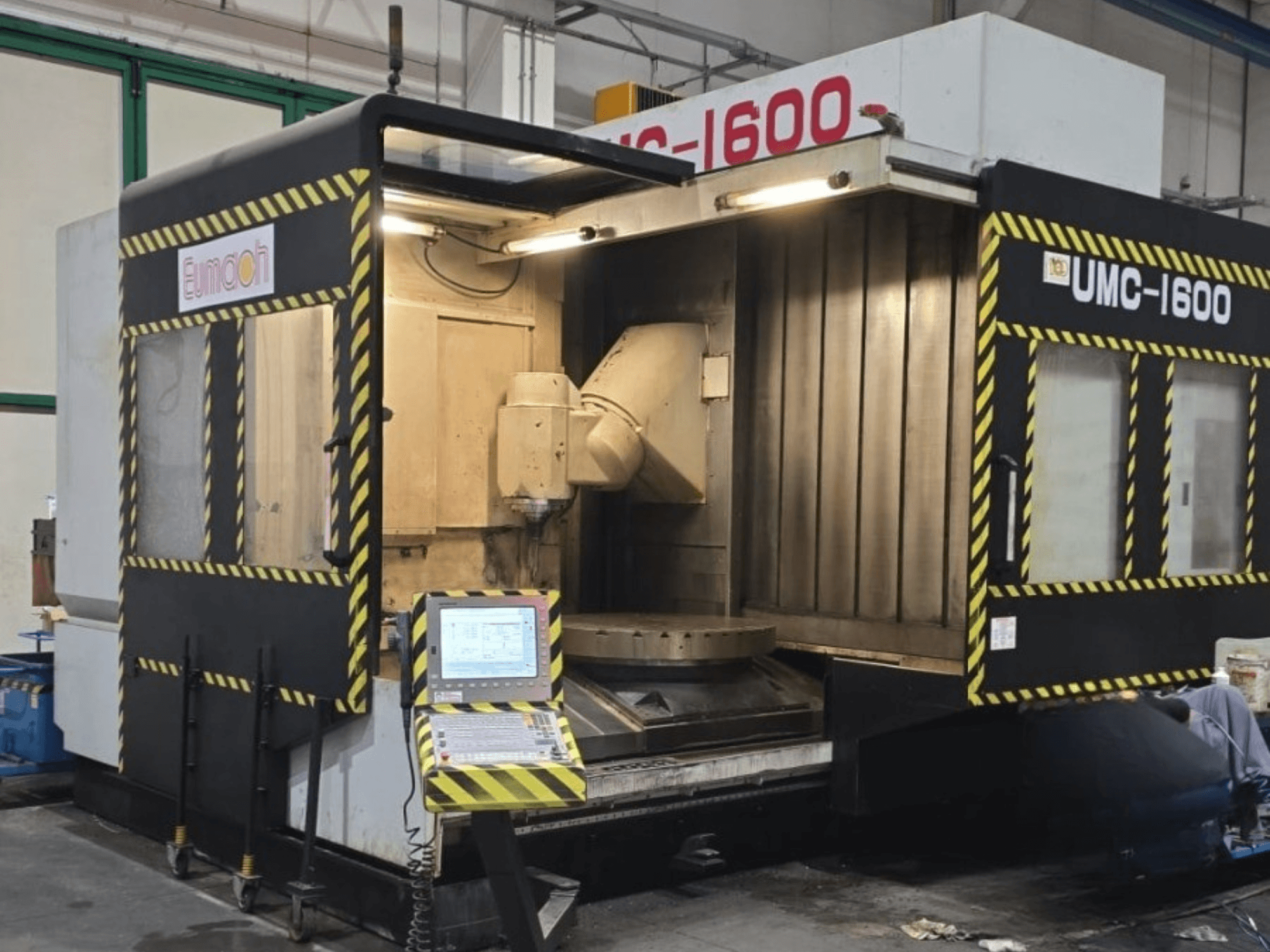

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE-certifiering: Ja

Förflyttningar och matningar

• B-axelns svängningsområde: +10° till −190°

• C-axelns rotation: 360°

• Snabbförflyttning X/Y/Z: 24 / 24 / 24 m/min

• Skärmatning X/Y/Z: 20 / 20 / 20 m/min

Rotationsbord (C-axel)

• Bordsdiameter: Ø1 320 mm

• Maximal bordshastighet: 30 varv/min

• Minsta indexeringssteg: 0,001°

• Drivning: Direktdriven vridmomentmotor

• T-spår: 13 spår, storlek 18H, delning 100 mm

• Bordshöjd från golv: 1 085 mm

Svänghuvud (B-axel)

• Drivning: Direktdriven vridmomentmotor

• Svängtid vertikal ↔ horisontell: 3 s

• Svängningsområde: +10° / −190°

Spindel

• Effekt S1/S6: 37,4 / 54 kW

• Vridmoment S1/S6: 170 / 390 Nm

• Spindelns främre lagerdiameter: 100 mm

• Avstånd mellan spindelns centrum och pelaren: 1 105 mm

• Spindelkon: Väntar på bekräftelse (dokumentationen anger HSK-A100, BT, CAT, SK50 som möjliga alternativ)

Arbetsavstånd

• Vertikalt avstånd från spindelns spets till bordets yta: 150–1 200 mm

• Avstånd horisontellt från spindelcentrum till bordsytan: 100–1 150 mm

• Vertikalt avstånd från spindelns spets till bordets centrum: −300 till 960 mm

• Horisontellt avstånd från spindelns centrum till bordets centrum: −250 till 1 010 mm

Automatisk verktygsväxlare

• Typ: Kamarm

• Maximal verktygsdiameter: Ø150 mm

• Maximal verktygslängd: 350 mm

• Verktygsväxlingsposition: Horisontell

Lödskenor och kulskruvar

• Storlek på linjärstyrning X/Y/Z: 55 / 55 / 55 mm

• Antal styrskenor X/Y/Z: 4 / 2 / 2

• Antal styrblock X/Y/Z: 8 / 4 / 6

• Kulskruvdiameter X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Kulskruvens stigning X/Y/Z: 16 / 12 / 12 mm

Elektriska data

• Spänning: 400 V

• Frekvens: 50/60 Hz

• Ansluten belastning: 80 kVA

Konturteckningen bekräftar installationsmåtten

Integrerade funktioner/tillval

• Samtidig 5-axlig bearbetning

• Svänghuvud med direktdriven B-axel

• Rotationsbord med direktdriven C-axel

• HEIDENHAIN iTNC 530 HSCI-styrning med RS-232-gränssnitt

• Linjära måttstockar på X-, Y- och Z-axlarna

• Rotationsgivare på B- och C-axlarna

Väntar på bekräftelse (maskininformation)

• Exakt spindelkon

• Driftstimmar

• Spindeltimmar

• Bekräftelse på att verktygsmagasinet med 60 platser och all angiven utrustning är installerad på just denna maskin

Tilläggsutrustning

• Spåntransportör av kedjetyp

• Två skruvformade spånskruvar

• Fullständigt stänkskydd med tak (inkapsling)

• Programmerbart kylvätskesystem

• Luftblåsning mot spindeln

• Vattenkylare för spindel (kylaggregat)

• Arbetsbelysning

• Lampa för maskinstatus

• Manualer för maskin och styrsystem

• Verktygslåda

• Cirka 40 HSK-100-verktygshållare ingår med maskinen.

Väntar på bekräftelse (tillbehör)

• Kylvätska genom spindeln (CTS)

• Avkänningssond (arbetsstycksavkänning)

• Verktygsmätningssystem (verktygsinställare)

• Fullständig lista över medföljande verktygshållare och tillbehör
