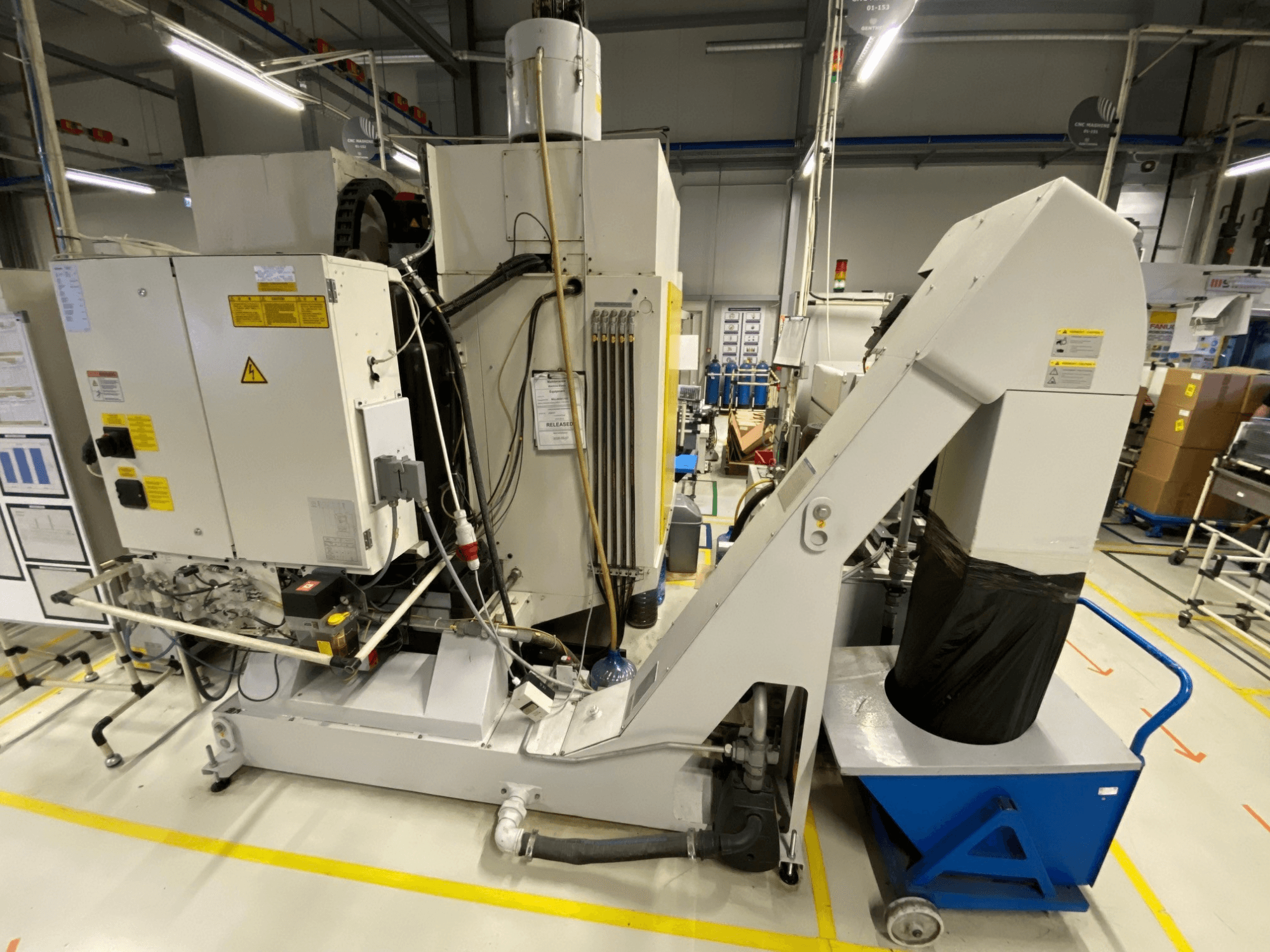

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Förflyttningar och hastigheter

• Snabbförflyttning (X/Y/Z): 48 m/min

• Matningshastighet (X/Y/Z): 1–15 000 mm/min

• Störningsradie: 380 mm

• Avstånd mellan spindelns spets och bordet: 350–680 mm

Bord

• Spänningsområde: 850 × 410 mm

• T-spår: 3

• T-spårbredd: 14H14 mm

• Avstånd mellan T-spår: 125 / 250 mm

• Bordshöjd från golvet: 815 mm

• Max. arbetsstyckets vikt: 250 kg

Spindel

• Spindellagrets diameter: 50 mm

• Max. vridmoment: 35 Nm (100 % belastning)

Verktygsmagasin

• Antal stationer: 21

• Max. verktygsdiameter: 80 mm

• Max. verktygslängd: 200 mm

• Verktygsspänningskraft: 2 200 N

• Max. verktygsvikt: 2 kg/verktyg

• Total verktygsvikt: 23 kg

Skärkapacitet

• Max. materialavverkningshastighet: 600 cm³

• Max. borrdiameter: 20 mm

• Max. gängning: M16

Matningskrafter

• X-axel: 2 700 N

• Y-axel: 2 700 N

• Z-axel: 5 400 N

Elektrisk

• Spänning/frekvens: 400 V / 50 Hz

• Ansluten effekt: 22 kVA

• Effektbehov: 17,6 kW

Tillgängliga enheter och driftstider

• Enhet 1

  • FANUC serienummer: P182ZL013

  • STAMA serienummer: KMM 021.1705

  • Driftstid: 400 h 20 min 5 sek

• Enhet 2

  • FANUC serienummer: P1827L014

  • STAMA Serienummer: KMM 021.1704

  • Driftstid: 29 444 h 47 min 12 sek

Tilläggsutrustning

• KNOLL KF 200/950 kylenhet

  • Enhet 1, serienummer: 1347674

  • Enhet 2 S/N: 1347675

• KNOLL 300 K-1 spåntransportör

  • Enhet 1, serienummer: 1347673

  • Enhet 2, serienummer: 1347676
