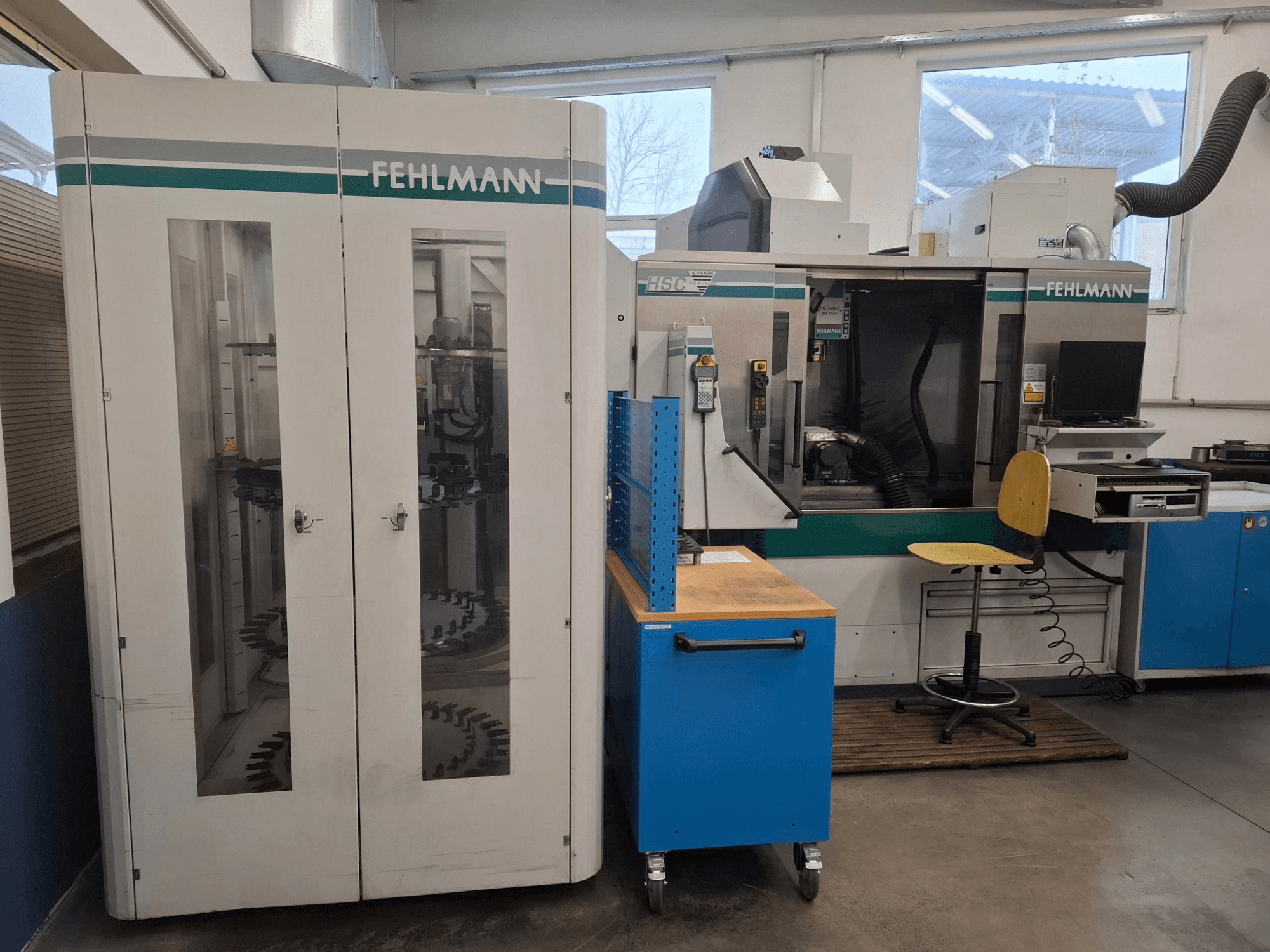

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Bordets mått: 1260 × 490 mm

Tilläggsutrustning

• inkl. EROWA Robot Multi-automatisering

• Punkt 20 (artikelnr. 3391-176): 1 st. Heidenhain iTNC 530M med kontinuerlig banstyrning (standardversion) Punkt 30 (artikelnr. 3360-181): 1 st. Programvarutillägg 1 för iTNC 530M (bearbetning på vridbord i mm/min, programmering av konturer på cylinderytan, lutning av arbetsplanet, inklusive cirkulär interpolation i 3 axlar) Punkt 40 (artikelnr. 3360-182): 1 st. Programvarutillägg 2 för iTNC 530M (3D-bearbetning: jämn rörelse, 3D-verktygskompensation, TCPM, 5-axlig linjär interpolation, splines, blockbearbetningstid 0,5 ms) Artikel 50 (artikelnr 3391-211): 1 st. Standardspännsystem, artikel 60 (artikelnr. 3390-220): 1 st. Maskinbord 1260x490 med 9 T-spår 12H8, 50 mm avstånd Artikel 70 (artikelnr. 3391-240): 1 st. Verktygsväxlingssystem med 28 magasinplatser HSK-E50, artikel 80 (artikelnr 3390-270): 1 st. Sidokåpa för bearbetningsområdet tillverkad av rostfritt plåt, med bredöppnande skjutdörrar framtill och rutor av polykarbonat. Inkl. 2 antistroboskopiska lampor. Höger sidodörr med manuell eller valfri automatisk öppning. Punkt 90 (artikelnr 3390-272): 1 st. Höger sidodörr med fönster, låsbar Punkt 100 (artikelnr 3390-275): 1 st. Automatisk skyddsdörr till vänster om P90 för lastning av arbetsstycken. Inkl. 2 pneumatiska cylindrar, styrskenor, styrventil och styrkrets för CNC-styrning. Artikel 110 (artikelnr. 3390-288): 1 st. Helkapsling av bearbetningsområdet uppåt (32/28 verktyg), med låsbar nisch för lastkran. Punkt 120 (artikelnr 3360-506): 1 st. Utökad energisparfunktion via elektronisk timer. Automatisk övergång till standby-läge för maskinens drivsystem efter avslutade NC-program och omstart av anläggningen. Punkt 130 (artikelnr 3360-842): 1 st. Oljedimutsugningssystem för bearbetningsområdet. Punkt 140 (artikelnr. 3390-851): 1 st. Standardkylsystem 3 bar / 30 l/min med 2 dränkbara pumpar, spånlåda, extra finfilterinsats för spån och sträcknätfilter. Kylvätsketank med en kapacitet på 240 l. Punkt 150 (artikelnr 5130-101 Special): 1 st. Förberedelse för system för minimalt smörjmedelsflöde. Slangar dragna genom maskinhuvudet till spindeln. Kan aktiveras via M-funktioner. Punkt 160 (artikelnr 3363-872): 1 st. 3D-avkänningssystem Renishaw MP 40 inkl. spindelinsats HSK E50, avkänningsstift Ø 6 mm, trådlös signalöverföring via infrarött system. Självkalibrerande med 360°-avstrålning. Artikel 170 (artikelnr. 3390-877): 1 st. Lasersystem NT för högprecisionsmätning och övervakning av verktyg D 0,15 till 63 mm. Cykelstödd mätning av diameter och längd samt konturstabilitet. Inkluderar automatisk inriktning och kontroll av CNC-verktygsbordet. Punkt 180 (artikelnr 3360-918): 1 st. FEHLMANN HSC-inställningar (cykel 327) för dynamisk optimering av digitala axeldrivningar. Punkt 190 (artikelnr 4875-114): 1 st. Automatisk CNC-indexerings- och svängenhet ATS 160 CNC-SDKD--ITSPC i digital utförande med Erowa-snabbspännchuck ITS Power Chuck. Centrumshöjd: 160 mm. Svängningsområde: +18° till -5°. Max. arbetsstyckets diameter: 300 mm. Max. arbetsstyckets vikt: 50 kg. Svängaxelns klämmoment: 1000 Nm. Indexeringsaxelns klämmoment: 600 Nm. Vikt: 110 kg. Artikel 200 (artikelnr 3390-714): 1 st. Förberedelse på maskinsidan för montering av en CNC-indexerings-/svängningsenhet ATS 160 CNC-D på en Fehlmann Picomax 90 CNC. Punkt 210 (artikelnr 4875-787): 1 st. Kort testdorn (60 mm) för kontroll av enhetens nollpunkt. Artikel 220 (artikelnr 4875-876): 1 st. Höjdstöd för lasermätsystem. Artikel 230 (artikelnr 4875-950): 1 sats fästmaterial för bord med T-spår 12 mm. Arbetsstycksmatningssystem EROWA Robot Multi (ERM): Artikel 240 (artikelnr. 5209-010): 1 st. EROWA Robot Multi-arbetsstycksmatningssystem med kombinerbara magasin för palettyperna ITS50, Holder 72, ITS148, UPC. Artikel 250 (artikelnr. 5209-020): 1 st. Griparm RCS I, fastmonterad. Punkt 260 (artikelnr 5208-031): 1 st. Pneumatisk enhet för styrning av chuck nr 1 på maskinbord nr 1. Poster 270 (artikelnr 5209-040): 1 st. gripare RCS för ITS 50. Poster 280 (artikelnr 5209-100): 4 st. Magasinplatta för ITS 50, hållare 72, stående, max. 6 plattor à 30 elektrodhållare, rekommenderad max. arbetsstyckesstorlek: ca 100 x 100 x 200. Artikel 290 (artikelnr 5201-150): 1 st. Inriktningspalett ITS 115. Artikel 300 (artikelnr. 3390-295): 1 st. Robotmonteringsram med skyddsplåtar, droppbrickans botten och kabelsats. Punkt 310 (artikelnr. 5220-001): 1 st. FEHLMANN Milling Center Manager (MCM) version 5 för bearbetningscentra med automatisk arbetsstyckesladdning. Inkl. PC-hårdvara med Windows XP. Punkt 320 (artikelnr 5220-803): 1 st. MCM-kontrollkonsol med låsbar tangentbordslåda och hållare för 4 verktyg HSK50. Tillbehörssats för HSC-maskin HSK-E50: Artikel 330 (artikelnr 8079-002): 1 st. Kalibreringsstift 12/10 mm. Artikel 340 (artikelnr 8520-000): 1 st. Konrengörare HSK 50. Grafitdammutsugningssystem: Art. 350 (art.nr. 5002-001): 1 st. Industriellt dammsugningssystem för grafitdamm, typ 16.2.5, automatiskt. Sugturbin 3,1 kW, nominellt luftflöde 1 680 m³/h, ljudisolerad till 75 dBA, 100 l tank. Punkt 360 (artikelnr 5002-011): 1 st. 1 sugpunkt till höger, rörledning 100 mm. Post 370 (artikelnr. 5002-090 Special): 1 st. Sugpunkt för manuell rengöring av bearbetningsrummet. Punkt 380 (artikelnr 3390-565): 1 st. Kylaggregat för styrskåp till PICOMAX 90.
