Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Styrning: PC-styrd funktionssekvens under Windows 7, TwinCAT

• Mått på delar:

  • Längd: 300-2250 mm

  • Bredd: 350-710 mm

  • Tjocklek: 16-25 mm

• Borrstation med 2 stationer:

  • Grundram som svetsad konstruktion med bearbetade skruvytor

  • 2x tandade bandtransportörer V = 1,5 m/sek

  • 2x pneumatisk lyft för tandade bandtransportörer

  • 2x stoppare för skåpdelar, dämpade med stötdämpare

  • 2x pneumatiska dubbla spänncylindrar, styrda av kulskruv och servomotor, flyttas till sidohöjd (mätning av sidohöjd)

  • 2x pneumatisk linjal för tvärriktning (rimlighetskontroll)

  • 2x vakuumspännare i borrmaskinens bord

  • 2x 0-linje styrbar

• Stöd:

  • Stödet kan flyttas i X-riktningen med hjälp av en servomotor

• 2x borrväxel (stöd 1):

  • Stöd utrustat med 2 enheter (bearbetning ovanifrån)

  • Individuellt rörlig i Y-riktning med servomotor

  • Individuellt rörlig i Z-riktning med hjälp av servomotor

  • Borrväxel a = 32 mm, justerbar med frekvensomvandlare, borrchuck Ø 10h7 med glidskruv

  • Avropbara spindlar, 8000 rpm

  • Två 16-spindliga borrväxlar

• Spårsåg (stöd 1):

  • Sågenheter för sågning av speciella spår i bakre väggar

  • Sågenhet med verktygshållare, varvtalsreglering via frekvensomvandlare

  • Pneumatiskt pilotstyrd arbetsställning

• 2x frässpindlar höger/vänster i framkant (stöd 1):

  • Pneumatiskt pilotstyrd arbetsposition

Extra utrustning (automation, hantering, skydd, transportörer)

• Lastning/hantering:

  • 6-stationers lastningsportal

  • 2-axlig portalrobot; Y/Z-axlar med servomotorer; körsträckor: Y-axel 8500 mm, Z-axel 1500 mm

  • Sugtvärbalk med vakuumförsörjning med fyra kretsar; vakuumgenerering med ejektor

  • Detektering av dubbla delar

  • Stöd för portaler

  • 4 staplingsstationer

  • 1 station för handstöd (automatisk/manuell matning)

  • 1 uttagsstation (automatisk/manuell uttagning)

• Område för sidomatning:

  • Stapelhöjd: max. 1000 mm (60 delar) inkl. skyddsplåt

  • Skyddsplattans storlek:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Tjocklek: 25 mm

  • Tjocklek: max. 28 kg

• Rullbana för golv / stapelmatning:

  • 4 rullbanor, 930 mm breda x 3600 mm långa, AH 300 mm

  • Matning/avlägsnande: manuell tvärgående transportvagn

• Stödstationer / automatisk matning:

  • Transportsektion 950 mm bred x 4100 mm lång; integrerat sidostopp

• Manuell matning:

  • Tandad bandsektion 900 mm bred x 2500 mm lång

• Överföringsskyttel:

  • Tandad bandsektion 900 mm bred x 2500 mm lång; horisontell slaglängd ca 2500 mm med trefasmotor

• Retur:

  • Transportsektion 950 mm bred x 4000 mm lång; pneumatiskt stopp

• 90° roterande enhet:

  • Vakuumsugkopp; pneumatiskt slag; rotation med trefasmotor +/- 90°

• Tömningsstationer / automatisk borttagning:

  • Transport 950 mm bred x 3000 mm lång; positionering av skåpdelar med hjälp av kodare

• Manuell borttagning:

  • Tandad bandsektion 900 mm bred x 3000 mm lång

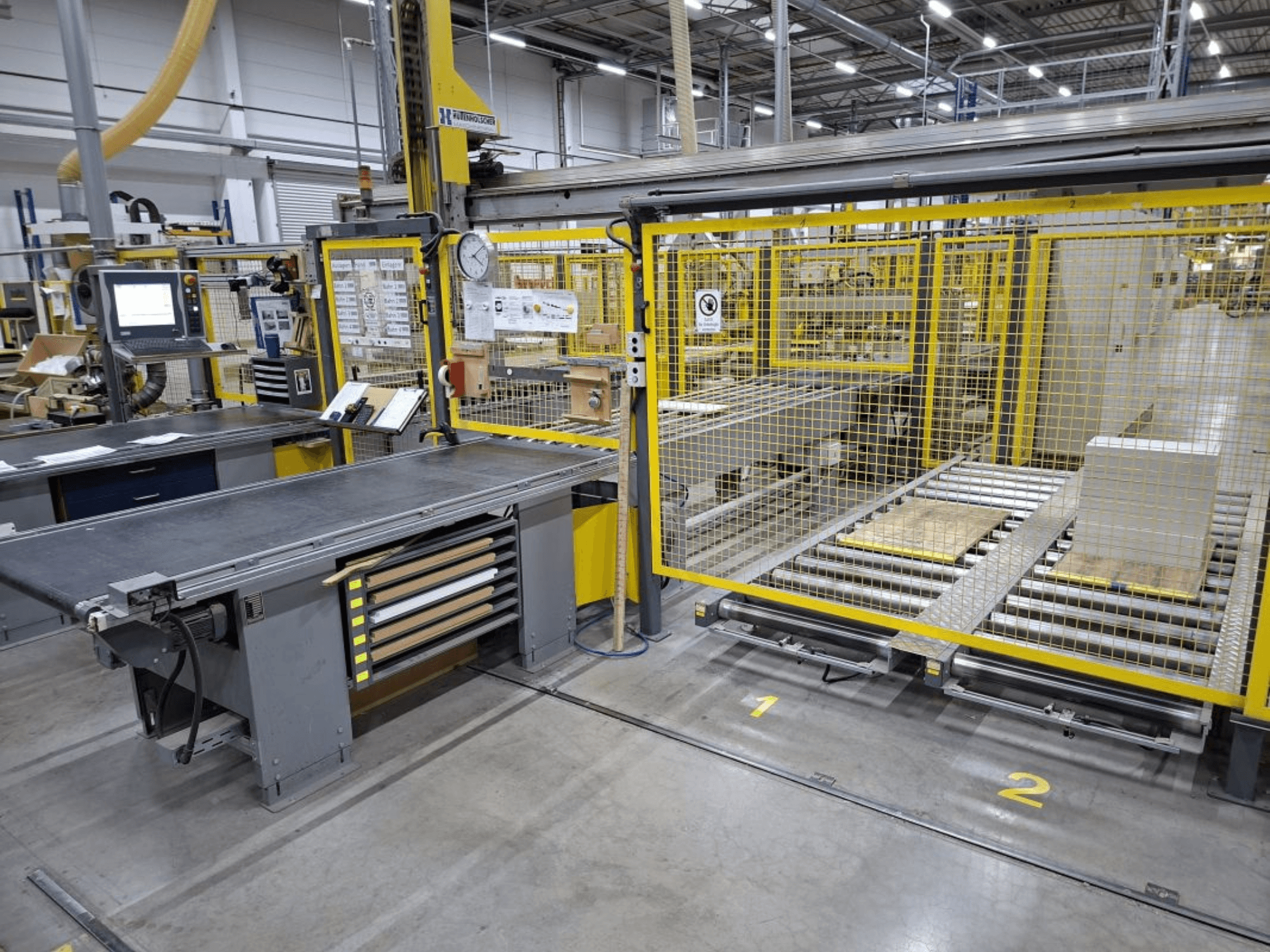

• Skyddssystem för matning:

  • 45 m skyddsstängsel med 3 tillträdesdörrar

  • 2 skjutdörrar för matning av golvrullbanorna

  • Inmatning, begäran och frigöring genom bekräftelse
