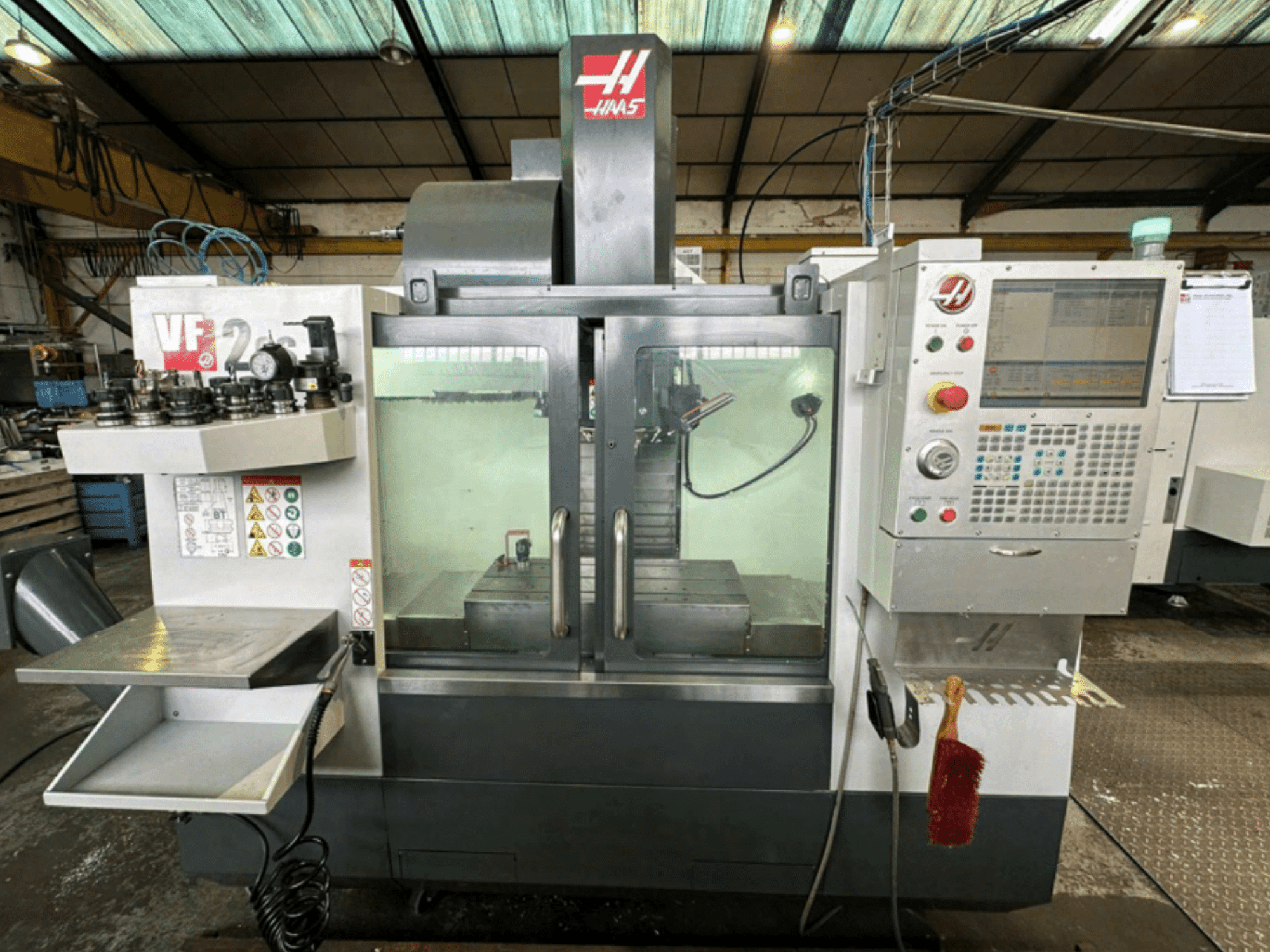

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Bord: 914 × 356 mm, 3 T-spår, 16 mm (5/8") bredd, 125 mm mellanrum

Spindel:

• Max vridmoment: 120-125 Nm vid låga varvtal

• Rotation: CW/CCW programmerbar (M03/M04), orientering M19

• Lagersmörjning: luft/olja

Verktygsväxlare:

• Sidomonterad SMTC super-speed, 30+1 stationer

• Verktyg-till-verktyg: ~1,6 s; chip-till-chip: ~2.2 s

• Max verktyg: 5 kg; Ø 76 mm (intilliggande full) / Ø 127 mm (intilliggande tom); längd 279 mm

Matningshastigheter och prestanda:

• Snabbmatning (X/Y/Z): 35,6 m/min

• Max skärande matning: 21 m/min

• Hög acceleration (Super Speed) och höghastighetsbearbetning aktiverad

Probing (WIPS, Renishaw), helt integrerad med Haas VPS:

• Arbetsprob: automatisk nollställning, konturmätning, hålcentrum, vinklade ytor, positionsverifiering

• Verktygsprob: mätning av längd/diameter, detektering av verktygsbrott

Kylvätska och pneumatik:

• Översvämmad kylvätska med 200 L tank; standard munstycksorientering + spindelring

• Dimsmörjning för borrning/tappning

• Tryckluft: 6,5-7 bar (95-100 psi) för verktygsbyte och rensning

Styrning och anslutningsmöjligheter (Haas NGC, 15" färgskärm):

• Programminne: 32 GB

• Användargränssnitt: menyer, filbläddrare, offsets, integrerad VPS

• Anslutningsmöjligheter: Wi-Fi, Ethernet, USB på framsidan

• Programmering: makron (# variabler, IF/THEN, WHILE, beräkningar), VPS-editor, mediedisplay

Aktiverade alternativ/programvara:

• Makron, rotation & skalning, styv gängtappning, M19 spindelorientering

• Höghastighetsbearbetning, VPS-editor, mediedisplay

• Kapacitet för 4:e axeln (styrning), 32 GB minne, Wi-Fi-anslutning

• Verktygs- och arbetsoffset, 12.000 rpm spindel, WIPS (arbetsstycke + verktygsprob)
