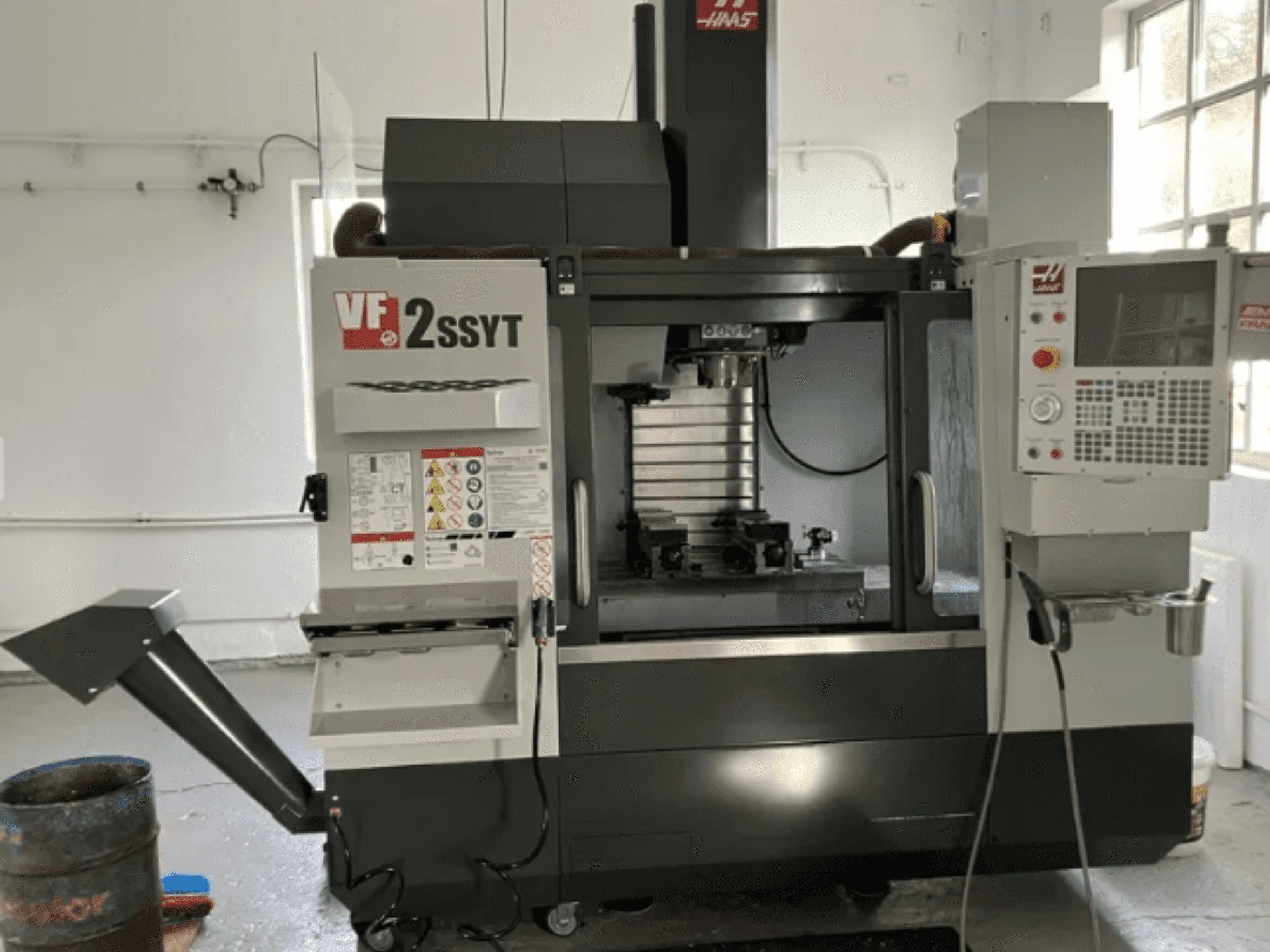

HAAS - VF-2SSYT RO-MIL-HAA-2024-00001

• Spindelnos till bord (max/min): 610 / 102 mm

• Bord:

  • Storlek: 914 x 457 mm

  • T-spår: 3

  • T-spårets bredd: 15,9-16 mm

  • T-spårets centrumavstånd: 125 mm

• Spindel:

  • Max vridmoment: 122 Nm @ 2000 rpm

  • Drivning: Inline direktdrivning

  • Kona: CT40 / BT40 / HSK-A63 (beroende på konfiguration)

  • Smörjning av lager: Insprutning luft/olja

• Verktygsväxlare:

  • Typ: SMTC

  • Kapacitet: 30+1 verktyg

  • Max verktygsdiameter: 64 mm (127 mm med intilliggande ficka tom)

  • Max verktygslängd: 279 mm

  • Verktyg-till-verktyg: 1.8 s

  • Spån-till-spån: 2,4 s

• Matningshastigheter:

  • Max skärande matning: 21,2 m/min

  • Hastighet (X/Y/Z): 35,6 / 35,6 / 35,6 m/min

• Axelmotorer (dragkraft):

  • X: 8 874 N

  • Y: 8 874 N

  • Z: 13,723 N

• Elektriska egenskaper:

  • Ingångsspänning (låg): 220 VAC, 70 A full belastning

  • Ingångsspänning (hög): 440 VAC, 35 A full belastning

• Kylvätska: Kapacitet 208 L

• Krav på luft:

  • Luftbehov: 113 l/min @ 6,9 bar

  • Lägsta tryck: 5,5 bar

• Förberedd för 4:e axeln

Ytterligare utrustning

• System för utsugning av dimma/ånga

• Automatiskt vatten- och oljedoseringssystem för kylvätska

• Integrerad oljeavskiljare för kylvätska

• Renishaw probesystem

• 2 skruvstycken

• Komplett uppsättning verktygshållare, pinnfräsar och borrar av hög kvalitet
