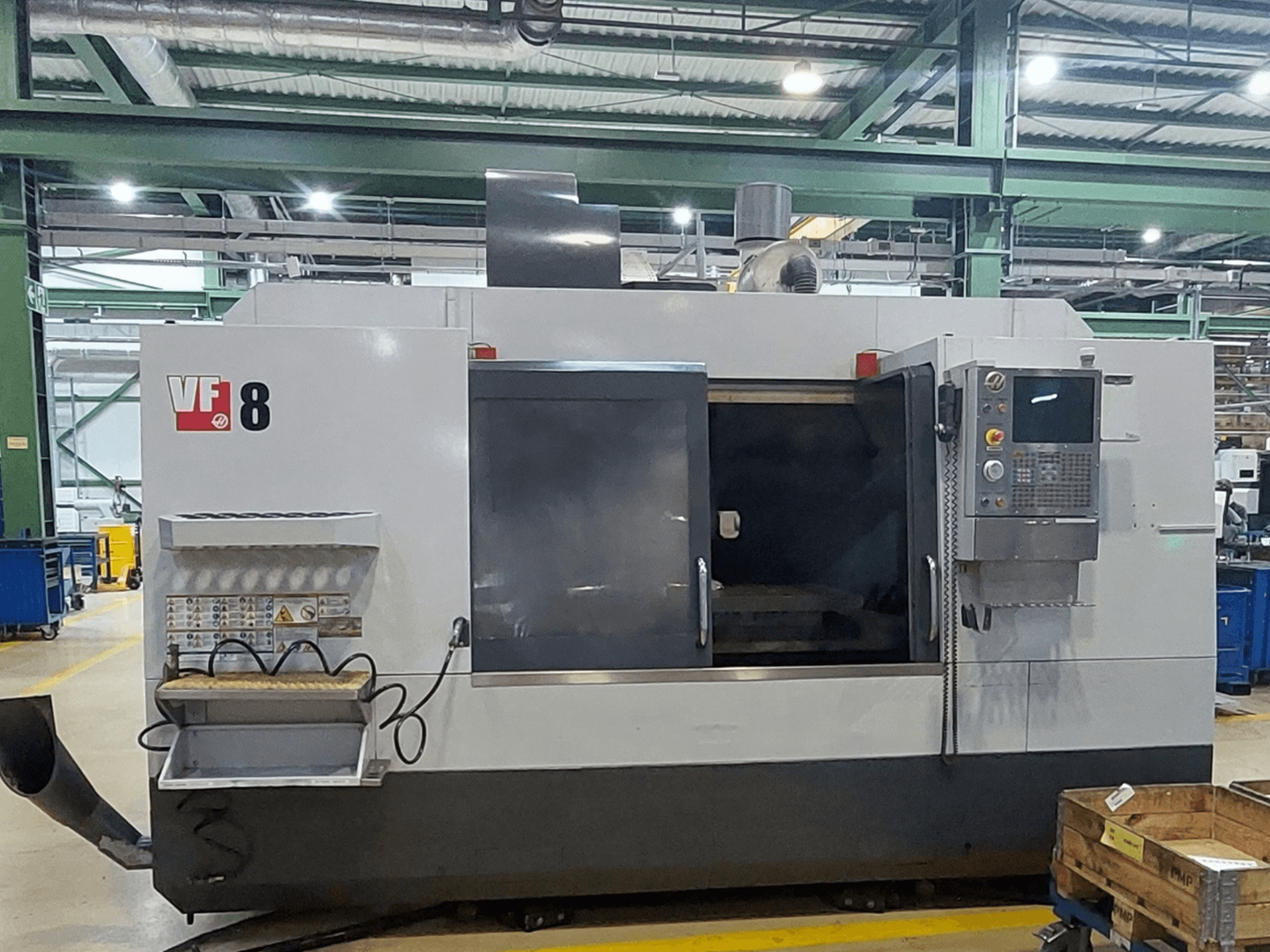

HAAS - VF-8PL-MIL-HAA-2015-00004

• CE-märkning: Ja (enligt typskylt)

• CNC-styrning

  • Haas CNC-styrning, Classic-generationen

  • 15-tums LCD-färgskärm

  • USB-port

  • Programminne: 1 MB

  • Nyckelbrytare för minneslås

  • Fjärrmanövreringshandtag med färgdisplay

• Axelslag och matningshastigheter

  • Avstånd mellan spindelns spets och bordet: 102–864 mm

  • Snabbförflyttning (X/Y/Z): 15,2 m/min

  • Maximal matningshastighet vid skärning: 12,7 m/min

• Arbetsbord

  • Bordets mått: 1626 × 914 mm

  • Maximal jämnt fördelad bordsbelastning: 1814 kg

• Spindel

  • Max vridmoment: 122 Nm vid 2000 varv/min

  • Drivning: Direktdrift i linje med vektorstyrning

  • Lagersmörjning: Luft-/oljeinsprutning

  • Kylning: Vätskekyld

  • Styv gängning

• Verktygsväxlare

  • Sidomonad, dubbelarmad

  • Maximal verktygsdiameter (alla fack fyllda): 76 mm

  • Maximal verktygsdiameter (intilliggande fack tomma): 152 mm

  • Maximal verktygslängd från mätlinjen: 406 mm

  • Verktyg till verktyg: 2,8 s

  • Spån-till-spån: 3,6 s

• Kylvätska

  • Översvämningskylsystem

  • Kylvätsketankens kapacitet: 360 liter

  • Programmerbart kylvätskemunstycke

• Elektrisk och pneumatisk

  • Kontinuerlig effektförbrukning: 28 kVA

  • Toppförbrukning: 40 kVA

  • Tryckluftsförbrukning: 113 l/min vid 6,9 bar

  • Lufttillförselrör: 3/8 tum (≈10 mm)

• Mått och vikt

  • Bredd inklusive utmatning av spånskruv: 4801 mm

  • Totalt djup: ≈3480 mm

  • Höjd med 24 + 1 verktygsväxlare: 2972 mm

  • Dörröppningens bredd: 1549 mm

  • Ungefärliga transportmått på pall: 4900 × 3070 × 3300 mm

Tilläggsutrustning

• Automatisk spånsnäck

• Medföljande tvåstegs operatörsplattform: 1842 × 570 × 318 mm
