HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

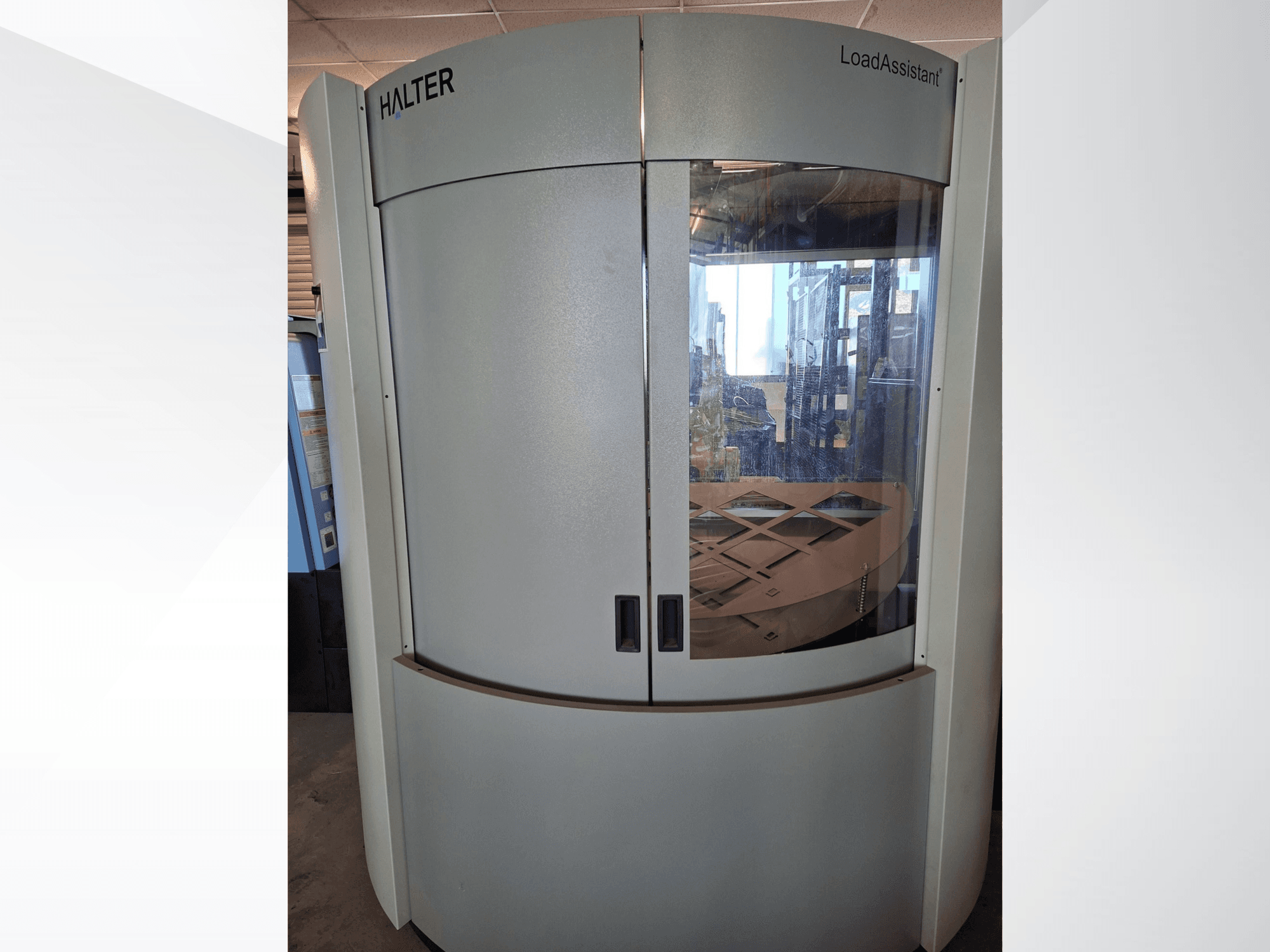

HALTER LoadAssistant Universal Big 70 (2022)

• Styrenhetens märke: HALTER

• Modell på styrenheten: SmartControl

• Pekskärm: 21 tum

• Programmering: Grafiskt stödd programmering (12 steg)

• Antal CNC-maskiner: Upp till 4

• Robotgränssnitt: Standardgränssnitt för CNC-maskiner

• Strömförsörjning: 400 V

• Maximal ström: 16 A / 32 A

• Erforderligt lufttryck: 6,5 bar

• Längd: 2800 mm

• Bredd: 2250 mm

• Höjd: 2900 mm

• Vikt: 2490 kg / 2800 kg

• Roterande lastbord: Ja

• Maximal kapacitet på lastbordet: 3000 kg

Arbetsstyckets kapacitet:

• Arbetsstyckets diameter: 10–300 mm

• Minsta arbetsstyckesstorlek (L × B): 10 × 10 mm

• Maximal arbetsstyckesstorlek (L × B): 300 × 300 mm

• Robotens nyttolast: 35 kg / 70 kg

• Maximal totalvikt på lastbordet: 3000 kg

• Maximalt antal arbetsstycken (10–35 mm): 206

• Maximalt antal arbetsstycken (23–55 mm): 112

• Maximalt antal arbetsstycken (23–85 mm): 62

• Maximalt antal arbetsstycken (23–115 mm): 46

• Maximalt antal arbetsstycken (23–175 mm): 28

• Maximalt antal arbetsstycken (23–195 mm): 24

• Maximalt antal arbetsstycken (23–300 mm): 18

Axelns belastningskapacitet:

• Arbetsstyckets diameter: 10–40 mm / 10–80 mm

• Minsta arbetsstyckesstorlek (L × B): 10 × 10 mm

• Maximal arbetsstyckesstorlek (L × B): 40 × 40 mm / 80 × 80 mm

• Arbetsstyckets längd: 300–600 mm

Installerade tillval:

• Svarvgripare Universal Big 70

• Vändstation

• Statusindikatorlampa

• Rasterplatta 23–175 mm Big

• Maskinanslutningsbox

• Anslutningssats för maskinen

• Komplett maskin med CE-certifiering

Med FANUC-robotarm:

• Tillverkare: FANUC

• Modell: M-710iC/70

• Robottyp: Industrirobot

• Antal axlar: 6

• Maximal nyttolast: 70 kg
