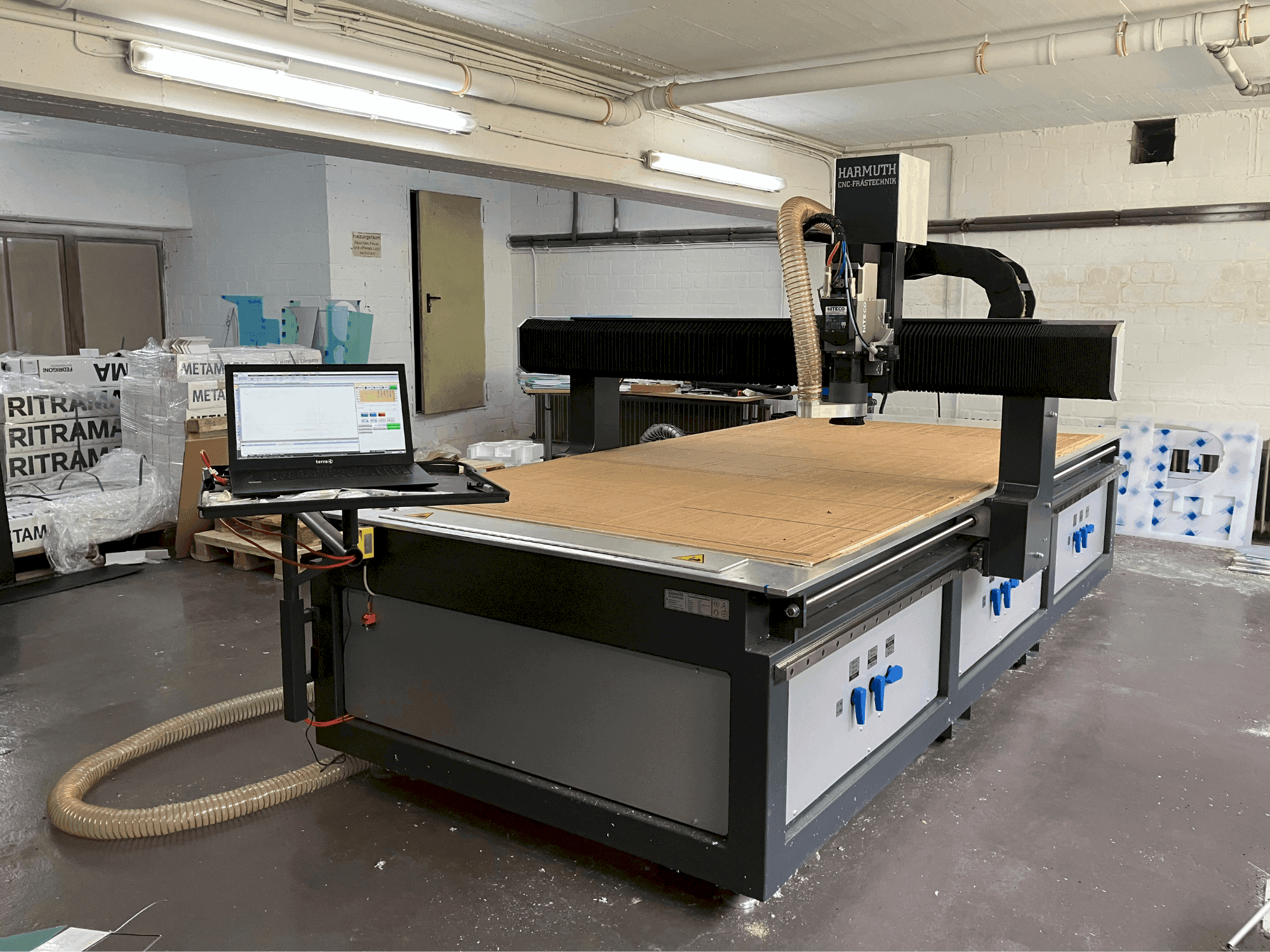

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Spindelhastighetsområde: 300 - 24 vibrationsfri fräsning, stegmotordrivningssystem, automatiska funktioner i styrprogramvaran kvalitativa maskinfördelar: punktlaser för nollpunktshantering, optisk registreringsmärkesdetektering, 000 rpm / spindelmotoreffekt: 3,8 kw / verktygskon: sk30
  • - Vibrationsfri fräsning, stegmotordrivningssystem, automatiska funktioner i styrprogramvaran / kvalitativa maskinfördelar: punktlaser för nollpunktskörning, optisk registrering av registreringsmärken

Extra information

• - -Yttermått: längd = 3760 + manöverenhet 1200 mm, bredd 2500 mm, höjd 2000 mm. Maskinbasen är helt tillverkad av stål. Portal tillverkad av kraftig aluminiumprofil (40 kg/m) för vibrationsfri fräsning. Drivenheter sker via kulskruvar (20 x 20 mm X/Y och 16 x 5 mm för Z-axeln). Stegmotordrivningssystem. Positioneringshastigheter X/Y upp till 12 m/min, Z 6 m/min. Styrelektroniken är installerad i ett stålskåp direkt på maskinen. Anslutningen till datorn sker via EtherCad. 2 konfigurerbara uttag, t.ex. sug och vakuum. 1 uttag via huvudbrytare för till- och frånkoppling av styrdatorn med integrerad utsugningsguide. Maskinstyrningsprogramvaran "Penta-Tec" med mycket enkla manöverfunktioner och många automatiska funktioner, ritfunktioner, konturberäkningar, DXF-, S4M- och G-kodsimport. 3D-bearbetning, automatisk plan- och skärtilldelning från en DXF-nivelleringsprob för höjdmätning av bordet (maskinbordskorrigering). Prob för automatisk verktygsmätning, vakuumbord. I en gjuten aluminiumplatta frästes 15 mm "schackrutemönster" i olika områden som kan slås på via kulventil. En 5 mm MDF-panel placeras sedan på detta bord. Luften sugs in utan att man borrar i panelen! Maskinens utrustning: Frässpindel HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24 000 rpm med frekvensomvandlare (hastigheten styrs via programvaran) - komplett hylsnyckelsats Punktlaser för enklare nollpunktshantering. Industriell dammsugare Harmuth Fräse 3x1200 Watt, 80 liter, 270 mbar Notebook-PC-system för Pentatec-styrning Vakuumpump - Tryckstyrd 4 kW till 100Hz, SV 8.190/2-48 -380 mbar ca. 175 m³/h - Pumpstyrning via kontaktsensor eller valfritt via vakuumövervakning av maskinhastigheten (med Profi-serien) - Förinställbart vakuumtryck = pumpen reglerar värdet så länge effekten är tillräcklig (med vakuumövervakning Profi-serien) - Priset inkluderar alla komponenter Verktygsväxlare 10-faldig - för konhållare, rör sig pneumatiskt från arbetsområdet så att ingen rörelse begränsas och en längre komponent kan tryckas igenom - inkl. styrelektronik, ventiler, programvaruutvidgning och säkerhetsanordningar som: Avfråga frekvensomformaren om motorn står stilla, verktygsväxlaren är öppen, verktygsstationer är fria eller upptagna Koniska fästen SK30-ER25 (ER32) för spännhylsor från 3 till 16 mm (20 mm, beroende på system) Optisk registreringsmärkesdetektering Kamerasystem för detektering av registreringsmärken och korrigering av fräsdata (Detta system är integrerat i vår programvara, ingen andra programvara är installerad) Leveransomfattning: fräsmaskin + styrenhet (PC + programvara), sugkopp, kompressor, vakuumpump
