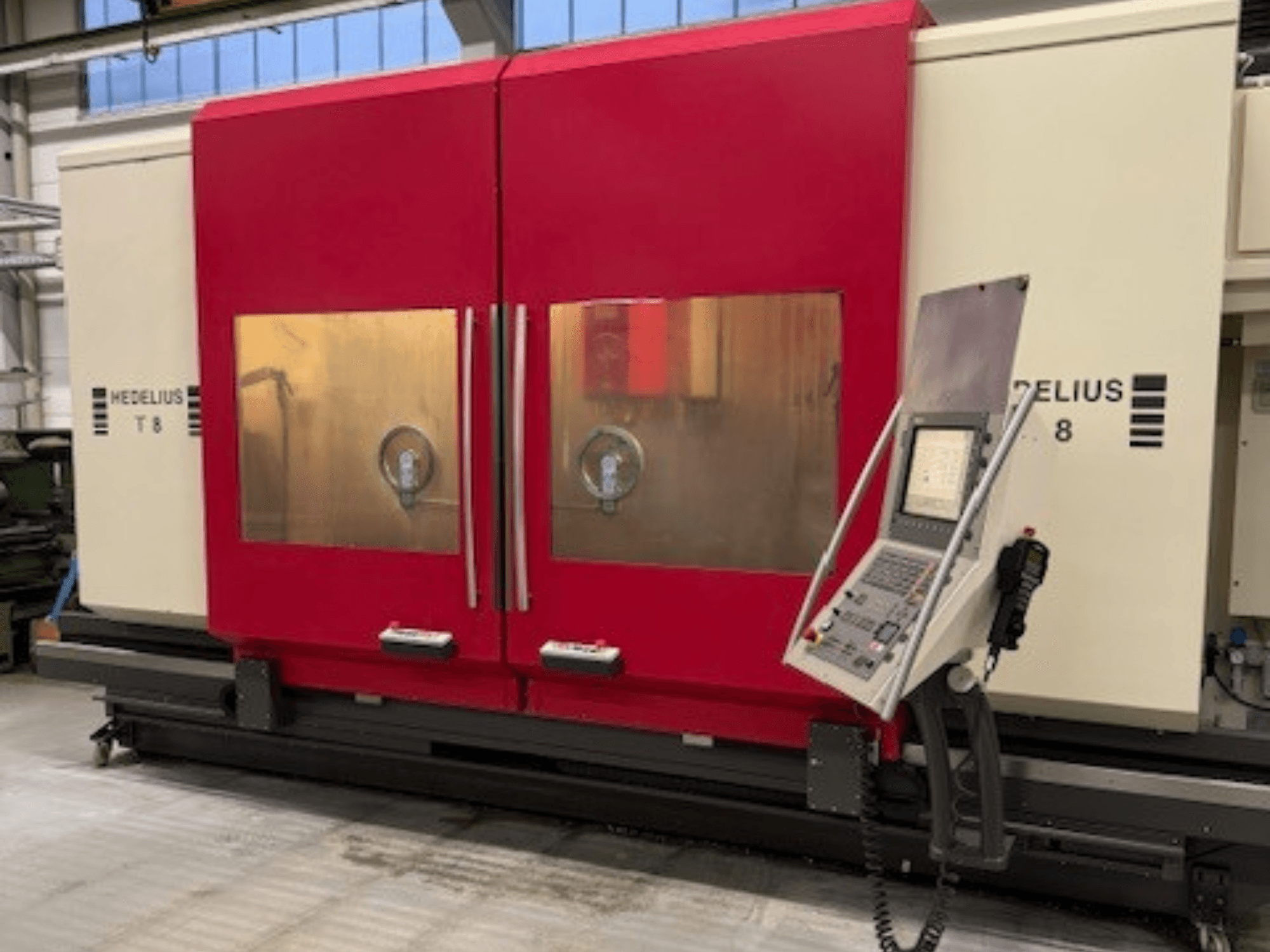

Denna 5-axliga HEDELIUS T8 - 2300 tillverkades 2006 och har en robust konstruktion som vertikalt bearbetningscenter. Den har ett stort rörelseområde på 2300/800/850 mm och en hög spindelhastighet på upp till 12.000 varv/min. Maskinen har ett NC-svänghuvud i B-axeln, ett verktygsmagasin med 40 positioner och klarar en maximal arbetsstyckesvikt på 2500 kg. Överväg möjligheten att köpa denna HEDELIUS T8 - 2300 vertikala bearbetningscenter. Kontakta oss för mer information.
Översikt
- märke: HEDELIUS
- år: 2006
- MODELL: T8 - 2300
- produktionstimmar: 7647
- tillämpningstyp: Fräsning
- Plats: Tyskland
- maskintyp: Vertikalt bearbetningscenter
- styrenhetens märke: HEIDENHAIN
Teknisk information - HEDELIUS T8 - 2300
Styrenhet
- Styrmärke: HEIDENHAIN
- Styrmodell: iTNC 530
Mått
- Maskinvikt: 18500 kg
Rörelse
- Antal axlar: 5
- X-axelns rörelse: 2300 mm
- Y-axelns rörelse: 800 mm
- Z-axelns rörelse: 850 mm
Teknisk specifikation
- Max. verktygsvikt: 10 kg
- Spindeleffekt: 26.5 kW
- Spindelhastighet: 12000 RPM
- Kegelstorlek: SK 40
Ytterligare information
NC svängbart huvud B-axel: +92° / -92°
Max pendelrörelse: 2 × 850 mm
Snabb travers: 60 m/min
Matningskraft: X/Y 5000 N, Z 9000 N
Spindel:
Max vridmoment: 158 Nm
Lagerdiameter för främre spindel: 70 mm
Fastspänning av verktyg (indragningskraft): 12 kN
Verktygsmagasin/växling:
Verktygspositioner (standard): 40
Verktygspositioner (Magnum): 80
Max verktygsdiameter: 125 mm (180 mm när intilliggande positioner är tomma)
Max verktygslängd: 330 mm
Verktygsbytestid (ca): 3.5 s
Spån-till-spån-tid: vertikalt 6,0 s / horisontellt 6,5 s
Bord/kapacitet:
Fast bord (L×B): 2000 × 920 mm
T-spår: 6 × 18 H12
Roterande bord: 1 × 18 H8
Max. vikt på arbetsstycket: 2500 kg
Kapacitet för maskinbearbetning:
Borrning i St 52 med hårdmetall: 40 mm
Gängtappning: M24
Fräsning i St 52: 500 cm³/min
Avstånd (referens):
Z-väg vertikal (L2): 850 mm
Spindelnos till svängbar axel (L3): 300 mm
Spindelnos till bordsytan (L4): 40 mm
Z-väg horisontellt (L5): 1000 mm
Spindelaxel till bordsyta (L6): 210 mm
Y-väg (L7): 800 mm
Bordscentrum till start/slut på körning (L8/L9): 400 / 400 mm
Effekt/vikter:
Total ansluten last: 25 kVA
Maskinvikt (standard): ca 17.000-17.500 kg
Drifttimmar:
Driftstimmar: 21.100 h
Spindeltimmar: 7,647 h
Ytterligare utrustning
Transportör för spånor
Intern kylvätska genom spindeln, 40 bar
Filter med pappersband
Avskiljare för olje- och emulsionsdimma
Roterande visningsfönster (2)
Rengöringspistoler (2)
Renishaw beröringsprob
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
