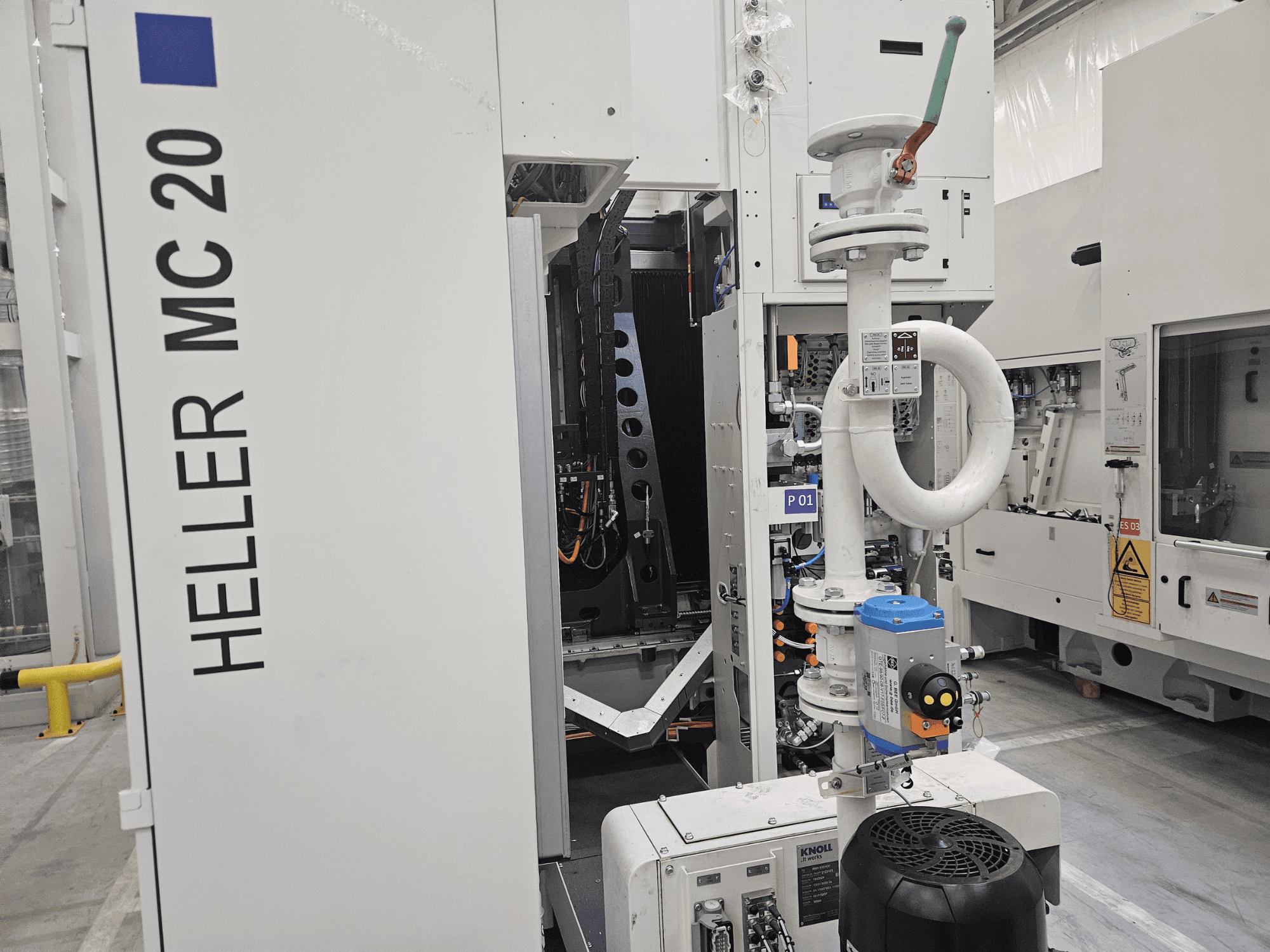

Denna 5-axliga HELLER MC 20 tillverkades 2019. Den har ett Siemens 840D sl-styrsystem, X/Y/Z-förflyttningar på 800/750/800 mm och snabbförflyttningshastigheter på upp till 60.000 mm/min. Spindeln stöder HSK-A63-verktyg med hastigheter upp till 16.000 rpm. Inkluderar ett 44-positioners verktygsmagasin och ett rundmatningsbord med en diameter på 520 mm. Idealisk för komplexa bearbetningsuppgifter. Kontakta oss om du vill ha mer information om den här maskinen.
Översikt
- märke: HELLER
- år: 2019
- MODELL: MC 20
- tillämpningstyp: Fräsning
- Plats: Polen
- maskintyp: Horisontellt bearbetningscenter
- styrenhetens märke: SIEMENS
Teknisk information - HELLER MC 20
Styrenhet
- Styrmärke: SIEMENS
- Styrmodell: 840D sl
Mått
- Maskinhöjd: 4000 mm
- Maskinlängd: 5300 mm
- Maskinvikt: 13000 kg
Rörelse
- Antal axlar: 5
- X-axelns rörelse: 800 mm
- Y-axelns rörelse: 750 mm
- Z-axelns rörelse: 800 mm
Teknisk specifikation
- Max. verktygsvikt: 12 kg
- Spindeleffekt: 34 kW
- Spindelhastighet: 16000 RPM
Ytterligare information
Arbetsområde
Matningskrafter (X/Y/Z): 10,000 N
Hastigheter och dynamik
Snabbförflyttning X/Y/Z: 60.000 mm/min
Acceleration: X 7 m/s², Y 8 m/s², Z 6 m/s²
Spindel/bearbetningsenhet (HSK-A63)
Verktygsgränssnitt: HSK-A63
Spindeldiameter i främre lager: 70 mm
Verktygshantering
Typ av verktygsmagasin: HSK-A63
Antal verktygspositioner: 44
Max verktygsvikt med alla fickor belagda: 6 kg
Max. verktygslängd: 550 mm
Max verktygsdiameter: med alla fickor upptagna 120/80/80 mm; med intilliggande fickor fria 150 mm
Minsta tid från spån till spån (VDI): ca 3,3-4,4 s
Roterande axlar (A/B/AB)
Rundbordsdiameter (A/B-axel): 520 mm
Störningscirkelns diameter: A-axeln 1260 mm; AB-axeln/B-axeln 800/900 mm
Varvtal: A-axel 17 rpm; B-axel/AB-axel 40/50 rpm
Indexeringsupplösning: A-axel 360.000 × 0,001°; B-axel 360.000 × 0,001°
Indexeringsnoggrannhet (VDI/DGQ 3441): A-axel 12 bågsekunder; B-axel 10 bågsekunder
Mätningssystem
System för positionsmätning: Direkt, absolut linjär skala
Installationsdata
Strömförsörjning: 400 V / 50 Hz
Total ansluten belastning: ca 27-30 kVA
Krav på tryckluft: 4,5-6 bar
Ytterligare utrustning
Maskinen är i mycket gott tekniskt skick
Komplett servicedokumentation finns tillgänglig
Dedikerat system för lastning och lossning
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
