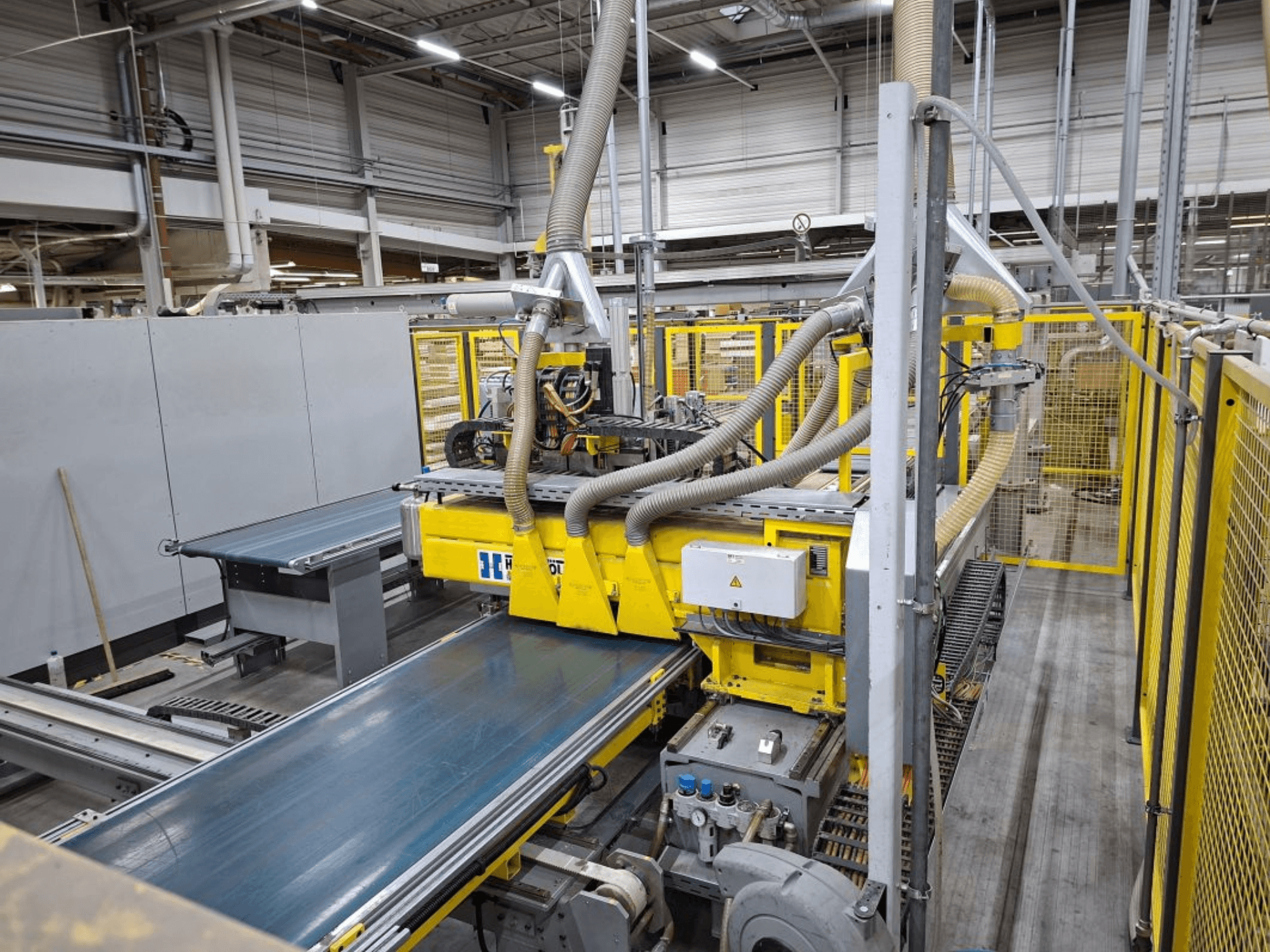

Hüttenhölscher - Drilling rigDE-BOR-HUT-2010-00001

Begagnat borrsystem bestående av en 6-stationers lastportal

2-axlig gantry-robot

Y/Z-axlar med servomotorer

Körsträckor: Y-axel 8500 mm, Z-axel 1500 mm

Sugtvärbalk med vakuumförsörjning med fyra kretsar

Vakuumgenerering med hjälp av ejektor

Längd: 300 - 2250 mm

Bredd: 350 - 710 mm

Tjocklek: 16 - 25 mm

Stapelhöjd: Max. 1000 mm (60 delar) inklusive skyddsplåt

Borrväxel: Två 16-spindliga borrväxlar

Avropbara spindlar: 8000 rpm

Spårsåg (stöd 1) för fräsning av speciella spår i bakväggen

Sågenhet med verktygshållare, varvtalsreglering via frekvensomvandlare

2x frässpindlar höger/vänster i framkant (stöd 1)

Basram som svetsad konstruktion med bearbetade skruvytor

Stödet kan flyttas i X-riktningen med hjälp av en servomotor

Borrväxel a=32 mm, justerbar med frekvensomvandlare, borrchuck Ø 10h7 med glidskruv

4 staplingsstationer

1 handhållen station / automatisk - manuell matning

1 borttagningsstation / automatisk - manuell borttagning

Rullbana för golv / stapelmatning

4 rullbanor: 930 mm bred x 3600 mm lång

AH 300 mm

Matning / borttagning: manuell tvärgående transportvagn

Transportsektion: 950 mm bred x 4100 mm lång

Integrerat sidostopp

Manuell matning

Sektion för tandat band: 900 mm bred x 2500 mm lång

Pneumatisk lyft för kuggremstransportörer

Pneumatiska dubbla klämcylindrar, styrda av kulskruv och servomotor

Borrväxel a=32 mm, justerbar med frekvensomvandlare

Pneumatiskt pilotstyrt arbetsläge

Skyttel för överföring: Tandad bandsektion 900 mm bred x 2500 mm lång

Returtransportsektion: 950 mm bred x 4000 mm lång

Pneumatiskt stopp

Horisontellt slag ca 2500 mm med hjälp av trefasmotor

Rotation +/- 90° med hjälp av trefasmotor

Tömningsstationer / automatisk borttagning

Positionering av skåpdelar med hjälp av kodare

Skyddssystem för matning

45 m skyddsstaket med 3 tillträdesdörrar

2 skjutdörrar för matning av golvrullbanor
