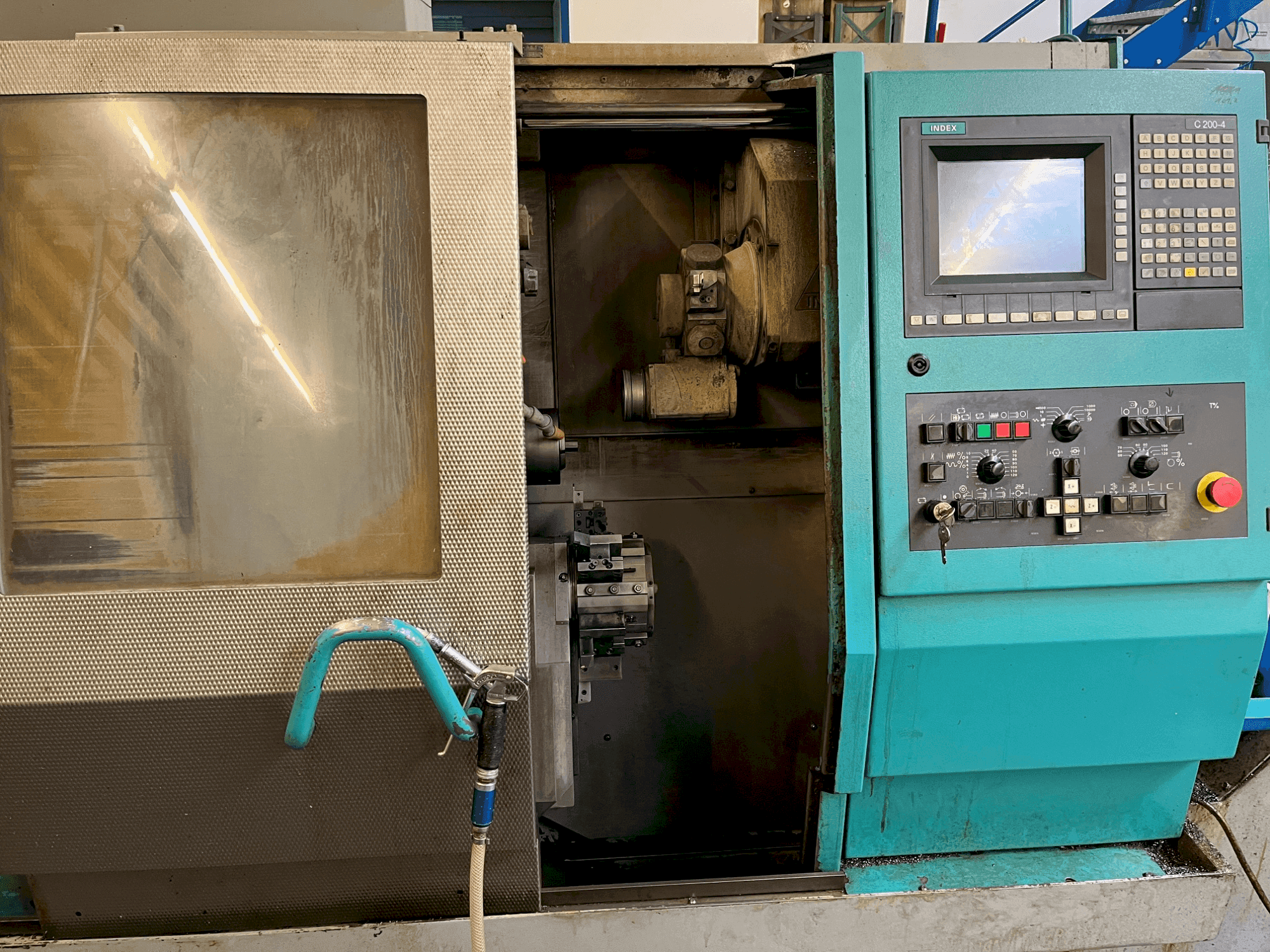

Index - ABC 42DE-TUR-IND-1999-00002

Ytterligare utrustning

• - Verktygshållare för max. 5 stationära verktyg eller för max. 3 stationära och 2 drivna verktyg.
• - Stångladdningsmagasin: Stånglängd max. 3,2 m. / Stångdiameter min. 8 mm. / Stångdiameter max. 52 mm.
• - Hydraulsystem: Leveranshastighet 19 l/min. / Systemtryck 90 bar. / Påfyllningsvolym 50 liter.
• - Kylvätskesystem: Flöde 40 l/min. / Systemtryck 4 bar. / Påfyllningsvolym 170 liter.

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Spindelhastighetsområde: 600 min-1 (verktygshållare), 4500 min-1 (synkroniserad spindel), 4000 min-1 (chuckklämning).
  • - X-axel: 90 mm (revolver 1), 81 mm (revolver 2)/ z-axel: 280 mm (revolver 1 och revolver 2).

Extra information

• - Verktygsbärare. Revolver 1 med 8 verktygsplatser. Verktygssystem cylindriskt skaft 25x48mm. X-axel (revolver 1): Glidbana 90 mm. Foder 5500 N. Snabbtravers 24 m/min. Z-axel (revolver 1): Glidväg 280 mm. Foder 5500 N. Snabbtravers 24 m/min. Vridmoment 7,5 Nm. Hastighet 600 min-1. Revolver 2 med 6 verktygspositioner. X-axel (torn 2): Glidväg 81 mm. Foder 8300 N. Snabbtravers 16 m/min. Z-axel (torn 2): Glidväg 280 mm. Foder 5500 N. Snabbtravers 24 m/min. Synkroniserad spindel: Vridmoment 10 Nm. Hastighet 4500 min-1. Spänndiameter max. 42 mm. Spänndjup med max. klämdiameter 38mm. Spindel genomgående hål 15,5 mm. Ejektorslag max. 38 mm. Spänntryck 65 bar. Chuckklämning: Vridmoment 10 Nm. Hastighet 4000 min-1. Spänndiameter max. 75 mm. Ejektorslag 42mm. Käkslag max. 0,6 mm. Spänntryck 20 bar. Verktygshållare för max. 5 stationära verktyg eller för max. 3 stationära och 2 drivna verktyg. Hastighet 6000 min-1. Vridmoment 8 Nm. Verktygsmonteringshål 1 tum. Mått: Höjd 1750 mm. Rotationscentrum över golv 1010 mm.
