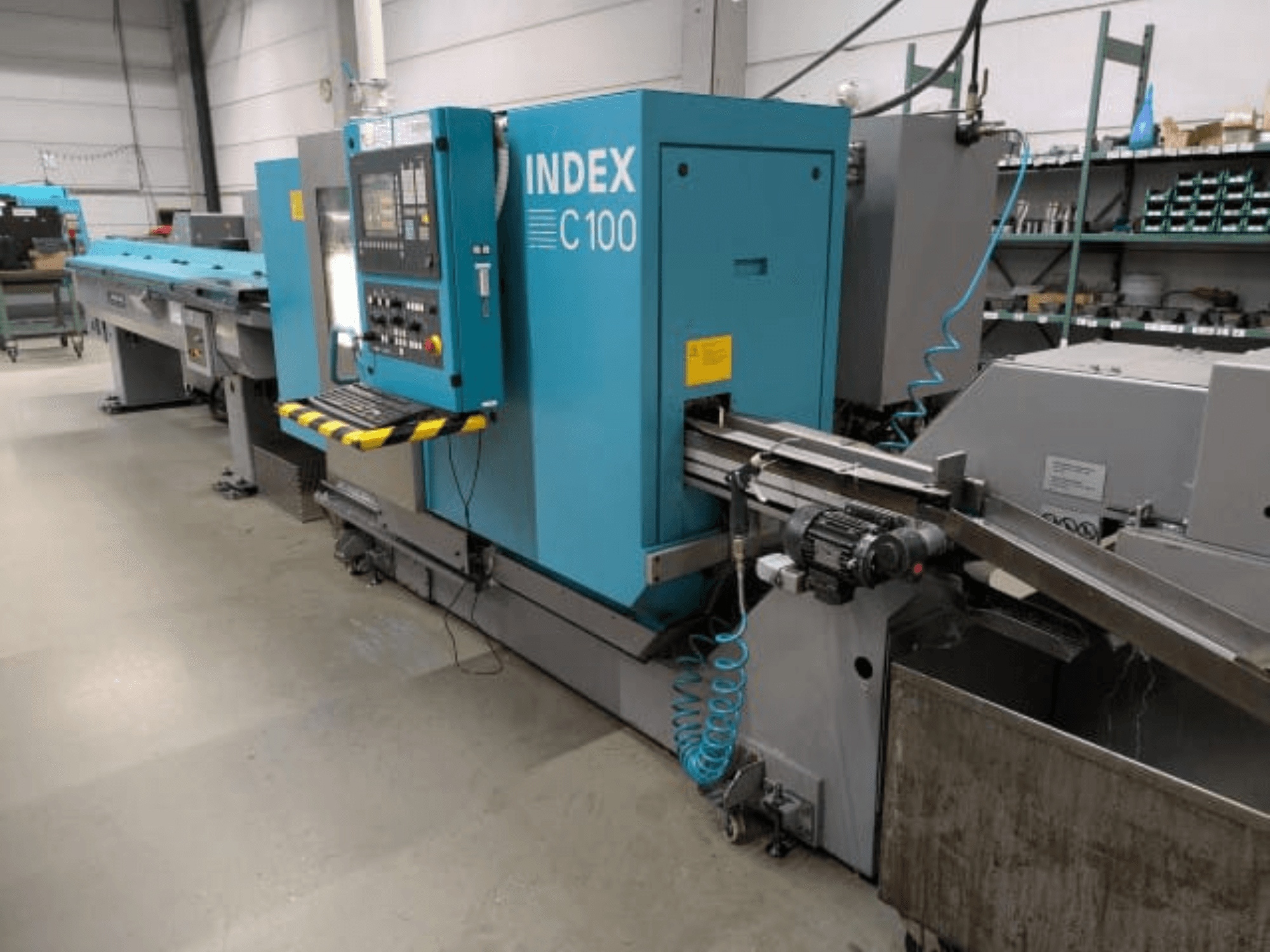

Index - C100DE-TUR-IND-2012-00002

- Maskinram: Maskinram av gjutjärn i vertikal bäddkonstruktion

- Verktygsbärande styrningar: Plåtstyrningar med hög grad av styvhet och dämpning

- Drivning av axlar: Dubbelsaxkinematik för verktygsbärare; AC-synkron drivteknik

- Huvuddockans konstruktion: Termosymmetrisk design

- Huvudspindel (D42): Spindelhuvud storlek 5 (DIN 55026 och ISO 702), max. stångdiameter 42 mm, max. varvtal 7000 rpm, främre lagerdiameter 75 mm

- Huvudspindeleffekt: 22/29 kW (vid 100 %/40 % arbetscykel)

- Vridmoment i huvudspindel: 50/65 Nm (vid 100 %/40 % max.)

- Spänncylinder för huvudspindel: Ihålig spänncylinder D42/14 för fastspänning av spännhylsa eller chuck, hydraulisk drift, slaglängd 12 mm, spänntryck 8/80 bar, max. tryckkraft 34 kN, max. dragkraft 34 kN

- C-axelns drivning (huvud- och motspindel): Motor med ihålig axel, vinkelmätningssystem på spindeln, upplösning 0,00014 grader, repeterbarhet Psmax = 0,01 grader

- Fastspänningsenhet för huvudspindel: Enkel tryckspänningsenhet, justerbar från 8 till 75 bar

- Motspindel (D42): Spindelhuvud storlek 5 (DIN 55026 och ISO 702), max. stångdiameter 42 mm, max. varvtal 7000 rpm, spännhylsediameter 110 mm, främre lagerdiameter 75 mm

- Motspindeleffekt: 16,5/19 kW (vid 100 %/40 % intermittens)

- Vridmoment för motspindel: 32/43 Nm (vid 100 %/40 % max.)

- Motspindelns slider (Z-axel): Drivning med AC-motor och kulskruvar, arbetsrörelse 500 mm, snabbgång 60 m/min, acceleration 10 m/s^2, matningskraft 3000 N

- Spänncylinder för motspindel: Ihålig spänncylinder D42/14, hydraulisk drift, slaglängd 12 mm, spänntryck 8/80 bar, max. tryckkraft 34 kN, max. dragkraft 34 kN

- Spännanordning för motspindel: Enkel tryckspännanordning, justerbar från 8 till 75 bar

- Verktygsbärare 1: X-axelns rörelse 70 mm (snabb 30 m/min, enligt 9 m/s^2, matningskraft 3000 N); Z-axelns rörelse 250 mm (snabb 60 m/min, enligt 9 m/s^2, matningskraft 3000 N); Y-axelns rörelse 70 mm (snabb 15 m/min, enligt 5 m/s^2, matningskraft 3000 N). Revolver 1 med 10 stationer, parallella skaftfästen D25x48 (DIN 69880), levande verktyg på alla stationer (effekt 4,2 kW, vridmoment 11 Nm, max. varvtal 8000 rpm)

- Verktygsbärare 2: X-axelns rörelse 70 mm (snabb 30 m/min, enligt 9 m/s^2, matningskraft 3000 N); Z-axelns rörelse 400 mm (snabb 60 m/min, enligt 9 m/s^2, matningskraft 3000 N); Y-axelns rörelse 70 mm (snabb 15 m/min, enligt 5 m/s^2, matningskraft 3000 N). Revolver 2 med 10 stationer, parallella skaftfästen D25x48 (DIN 69880), levande verktyg på alla stationer (effekt 4,2 kW, vridmoment 11 Nm, max. varvtal 8000 rpm)

- Tool Carrier 3: X-axelförflyttning 125 mm (snabb 30 m/min, acc. 10 m/s^2, matningskraft 3000 N). Revolver 3 med 10 stationer, parallella skaftfästen D25x48 (DIN 69880), levande verktyg på alla stationer (effekt 4,2 kW, vridmoment 11 Nm, max. varvtal 8000 rpm)

- Styrsystem: INDEX C200-4D Control (modulär multiprocessorstyrning integrerad med Simodrive 611 / Sinumerik 840D), CNC-användarminne upp till 6 MB, Ethernet 10/100 Mbps

- Kontrollpanel Skärm: 26 cm TFT-färgskärm, membrantangentbord i XYZ-layout, standardvisningsspråk holländska

- Maskinens strömförsörjning: 400 V, 50 Hz, 49 kVA ansluten effekt, 70 A nominell ström, 100 A max. reservsäkring

- Kylningssystem: Centralt vattengränssnitt för spindlar och styrskåp, 8 kW nominell nettokylkraft (50Hz/400V)

- Maskinkapsling: INDEX standard turkos RAL 5018 på främre skjutbar huv (rostfritt konstruktionsstål), dammgrå RAL 7037 på ställverk/flödesskåp och spåntransportör

- Spännhylsa (huvudspindel): Storlek 5 för fastspänning av spännhylsa av dragtyp på D42-spindel (SK42BZI/900 442...)

- Fastspänning av motspindel: Ortlieb Power Chuck KSFI 40-054 med ändstoppsenhet inklusive kylvätsketillförsel

- Hantering av arbetsstycke: Avverkningsenhet av portaltyp med manövrerat gripdon (pneumatisk svängning/grepp), max. arbetsstyckesdiameter 8-42 mm, max. vikt 2 kg, max. restlängd 150 mm

- Transportör för färdiga delar: Transportör i standardutförande med utmatning på höger sida

- Bortforsling av spånor: Spåntransportör av gångjärnstyp, utmatningshöjd 840 mm, med separat kylvätsketank och förstärkt lyftpump (100 l/min)

- Kylvätskesystem: Förberett för emulsion, lågtryckspump (8 bar/80 l/min), medeltryckspump (20 bar/30 l/min), grundsystem 600 l tank med Profibus-gränssnitt, mikrofiltersystem för kylvätska (kompakt bandfilter typ KF150, genomströmning 150 l/min emulsion/120 l/min olja)

- Filterbana: Typ PN 100 / 100-540, kvarhållningsstorlek 50 µm - 60 µm, bredd 540 mm, längd 50 meter

- Ventiler för verktygsbärare: Högtrycksventiler för kylvätska upp till 80 bar för verktygsbärare 1, 2, 3

- Förberedelse för utsugning: För anslutning av kylmedelsdimma/filter, 200 mm kanaldiameter, kapacitet ca 600 m3/h

- Ytterligare funktioner: Transmit/Tracyl-funktion för plan-/omkretsfräsning på C200-4D, MBL 42-65-tillbehör för styrning 840D

- Magasin för laddning av stänger: INDEX MBL 42/3700 stångmagasin, spindelhöjd 1010 mm, stångförvaringsyta 390 mm bred, stångdiameter 10 - 42 mm, max. stånglängd 3644 mm, inklusive gångjärnsförsett stångstöd med metrisk skala, stångstötstång 20D (längd 1400 mm) och maskinbearbetade styrkomponenter 22-42 mm
