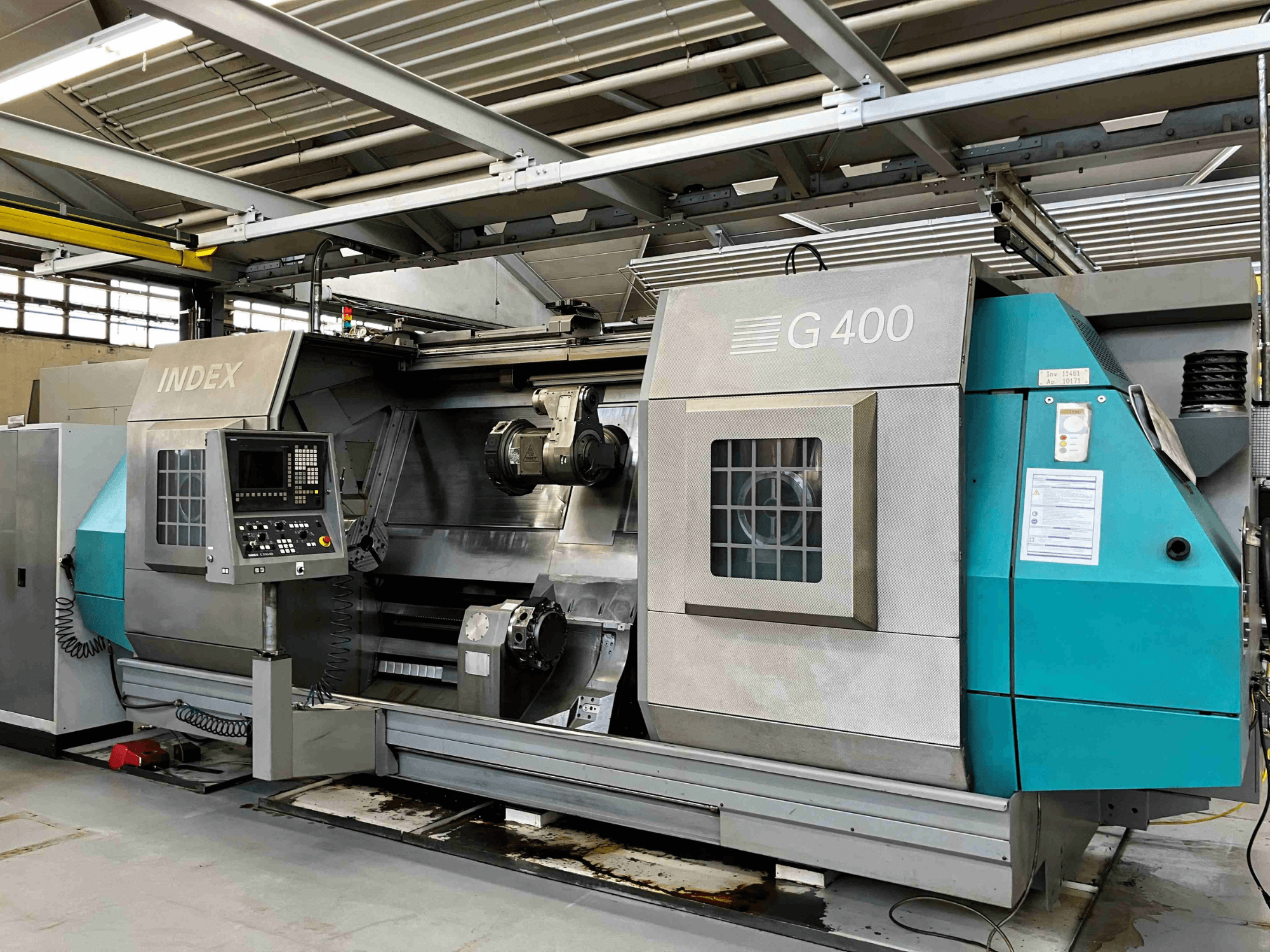

Index - G 400DE-TUR-IND-2008-00002

Huvudspindel 0102 direktdriven

Maximal materialgenomströmning: 102 mm

Maximal hastighet: 3000 rpm

Främre lagerdiameter: 170 mm

Motor med variabel ihålig axel

Effekt vid huvudspindel D102:

Effekt vid 100/40% arbetscykel: 53 kW/68 kW

Vridmoment: 675 Nm/900 Nm

Uppriktnings- och omkopplingsanordning för arbetsspindel D102

2,5° inkrement via indexeringsskiva

Hydrauliskt manövrerad ihålig spänncylinder D102 med analog övervakning av spännslag

Materialavstånd: 102 mm

Slaglängd: 48 mm

Maximal spännkraft (dragning/kompression): 10.900 dN

Multi-spänntrycksenhet

Spänntrycket kan ställas in från 8 till 80 bar via en flerstegs reservdelskatalog för huvudspindelns spänncylinder. Chuckens frigöringsrörelse krävs för övergång till ett lägre spänntryck.

Verktygsbärare 1 (standardutrustning)

Tvärsläde X, Z, vändlängd 2000 mm.

Med invändig kylmedelstillförsel och avstängningsventil, kulskruvar D=40 mm

i X-axeln, D=50 mm i Z-axeln. Axeldrivningarna skyddas av överbelastningskopplingar, motvikt i X-axeln.

Axel X Z

Arbetsrörelse mm: 320 2000

Snabbförflyttningshastighet m/min: 20 40

Matningskraft N: 14000 14000

Mätsystem för X-axeln: Glasskala (absolut)

Z-axel: ROQ-givare (absolut)

X-Y-Z-B hus (WT1)

Revolver med AC-motor, positionerad med kuggväxlar, hydrauliskt låst

Y-axel pinol, hydrostatiskt monterad, låsbar via kuggväxlar

Kulskruv, D=40 mm

Överbelastningskoppling

Förflyttning: 220 mm

Snabbförflyttningshastighet: 12 m/min

Matningskraft: 24.000 N

ROQ-givare (abs)

B-axeldrift med AC-motor

Svängbar vinkel: 360°

Verktygsdrivningsenhet

med två kopplingar:

Maximal hastighet: 6.000 rpm

Effekt (25 %) vid n= 6.000: 17 kW

Maximalt vridmoment (25%): 37 Nm

Skivrevolver med 12 stationer på tvärslits 1

Verktygshållarsystem DIN 69880-40x63

Ökad repeterbarhet vid verktygsbyten tack vare extra W-spår

Multifunktionsenhet på korssläde 1

Maximal hastighet: 6.000/1.500 rpm

Växellåda: i=4

Vridmoment: 36/144 Nm

Verktyg: SK50

Lagerdiameter fram: 75 mm

Invändig kylmedelsgenomföring, fjäderspänning på skivan

Verktygshållare 2, höger - X, Z

Svarvlängd 2000 mm, företrädesvis på

motspindelmaskin med invändig kylmedelstillförsel och avstängningsventil, revolverstyrning via AG-motor, kulskruvar D= 50 mm för Z-axel, D= 40 mm för X-axel. Axeldrivningarna skyddas av överbelastningskopplingar, motviktssystem i X-axeln.

Revolverhuvudet är riktat åt höger mot motspindeln.

Axel X Z

Förflyttning mm 210 2000

Snabbförflyttningshastighet m/min 20 40

Matningskraft N 8600 14000

Mätsystem för X-axeln: glasskala (abs)

Z-axel: ROD-givare (abs)

Skivrevolver med 10 på tvärslits 2

Verktygshållarsystem DIN 69880-40x63

Ökad repeterbarhet vid verktygsbyten tack vare extra W-spår

Positionerad med planväxling, hydrauliskt låst

Motspindel D102, storlek 11-DIN 55026/55021 och ISO 702/1

Svarvningslängd 2000 mm

Z-axelsliden drivs av AC-motor och kulskruv med diameter 50 mm

Axeldrivningen skyddas av en överbelastningskoppling

I arbetsläget hålls sliden mot anslaget av AC-motorn.

Bearbetning av arbetsstycken som är fastspända mellan huvud- och motspindeln stöds inte av motspindeln, varken genom axiell fastspänningskraft eller genom övervakning av motspindelns position i Z-axeln.

Om en sådan funktion krävs, är alternativet för dubbdockans funktion dessutom nödvändigt.

Mätsystem i Z-axeln: ROQ-givare (abs)

Maximal diameter på materialet: 102 mm

Maximal spindelhastighet: 3000 rpm

Främre lagerdiameter: 170 mm

Snabb travers: 30 m/min

Matningskraft: 7200 N

Variabel trefasdrift (AC-motor med ihålig axel).

Kraft för motspindel D102:

Effekt vid 100/40% arbetscykel: 53/68 kW

Vridmoment: 675/900 Nm

Rikt- och kopplingsanordning för motspindel D102

2,5 graders inkrement via indexeringsskiva.

Hydrauliskt manövrerad ihålig spänncylinder D102 med analog övervakning av spännslag.

Materialkapacitet: 102 mm

Slaglängd: 48 mm

Maximal spännkraft (drag/tryck): 10.900 dN

Multi-spänntrycksenhet

Spänntrycket kan ställas in från 8 till 80 bar (flera inställningar finns i reservdelskatalogen för spänncylindern). Motspindel; chuckens frigöringsrörelse krävs för övergång till ett lägre spänntryck.

Automatisk skjutdörr, hydrauliskt manövrerad

Styrsystem INDEX C200-4D

- Modulär multiprocessorstyrning integrerad i det digitala omriktarsystemet Simodrive 611 (identisk med Sinumerik 840D).

- Manöverpanel - AT-kompatibel PC med Windows-operativsystem och plattskärm
