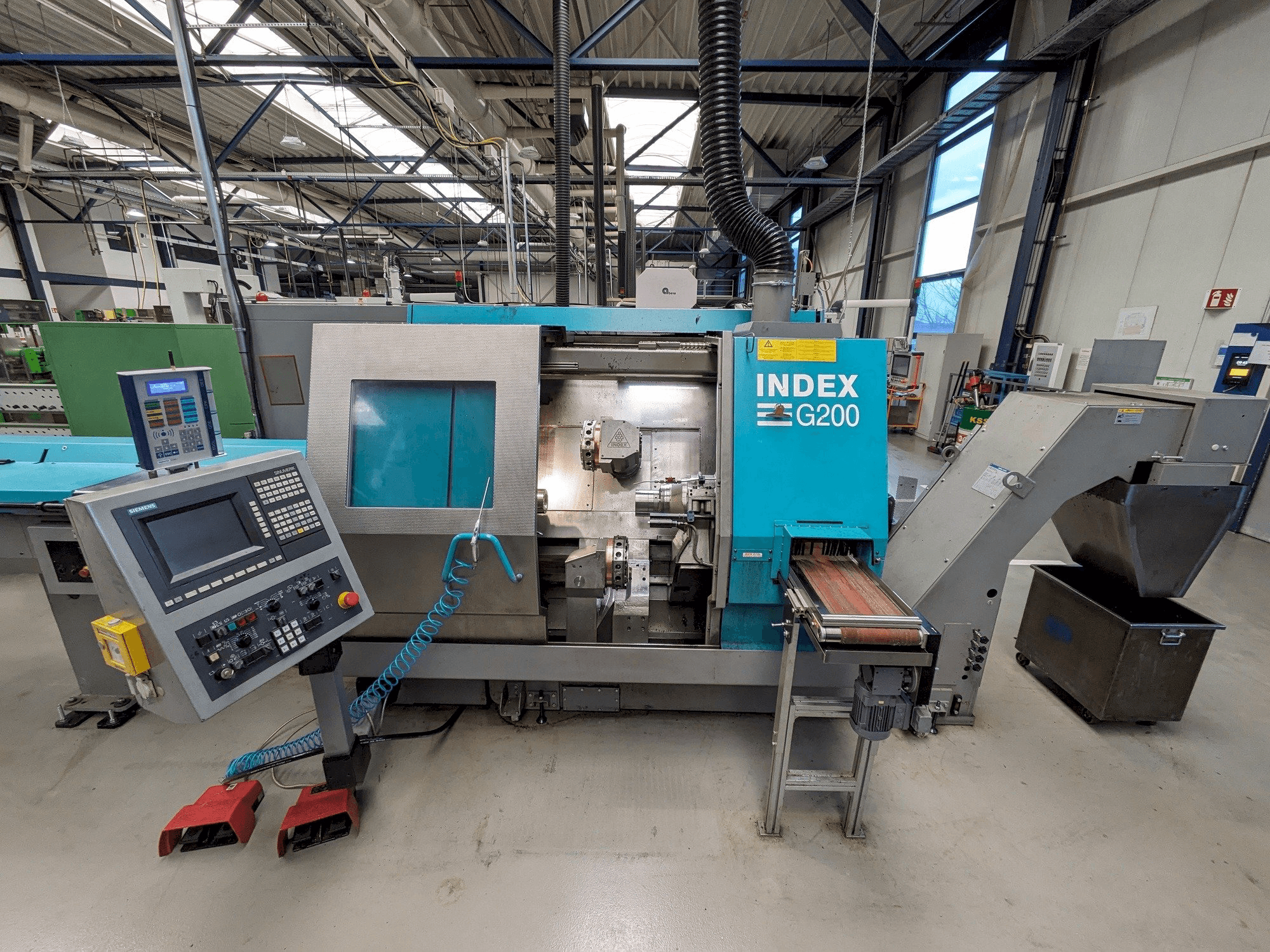

Index - G200 YB RATIOLINEDE-TUR-IND-2016-00001

Ytterligare utrustning

• Högtryckskylvätskepump, frånluftsmunstycke, installation och driftsättning, acceptans med kunddel, stånglastmagasin, CO2-släckningssystem, transport, kylsmörjmedelslinje.
• Omkopplingsbar högtryckskylvätskepump 20 bar
• Frånluftsmunstycke D=150mm / Barladdningsmagasin INDEX-MBL 65/3700 / Kraft & Bauer automatiskt CO2 objektsläckningssystem
• Ny frässpindel för revolver 1 med HSK D-50 verktygshållare / Kylskåpskylenhet / Ny spångångjärn bandtransportör / Transportband till höger
• Kylvätskesmörjmedelspump / Portalborttagningsanordning med aktiverad gripare / Gripfingrar för arbetsstycke D 4 45 mm och D 40-60 mm
• Unimag-gränssnitt för stångmatning (tillval)

Maskinfördelar

Kvalitativa maskinfördelar

• Renoverad 2017: omkopplingsbar högtryckskylvätskepump 20 bar inklusive sugfilter / frånluftsmunstycke d=150mm / bar laddningsmagasin (använt, renoverat)/ index-mbl 65/3700 (d 10 - 65 mm, max. 3700 mm) / kraft & bauer automatiskt co2 objektsläcksystem med luftavstängningsventil och tryck avlastningsventil för index g200 svarv / ny frässpindel för revolver 1 (överst) med hsk d-50 verktygshållare, manuellt manövrerad.

Tekniska maskinfördelar

• Tekniska maskinfördelar: hög spindelhastighet och kraft, dubbelspindelkapacitet, avancerat styrsystem.
• Kvalitativa maskinfördelar: precisionsteknik, omfattande säkerhets- och driftsegenskaper.
• X-axel: 155 mm (tvärsläden 1), 105 mm (tvärsläden 2) / z-axeln: 590 mm (tvärsläden 1), 400 mm (tvärsläden 2)
• Max stångdiameter: 65 mm
• Max arbetsstyckeslängd: 3700 mm
• Snabbtravershastighet: x= 20 m/min, z= 30 m/min, y = 7. 5 m/min (korsbild 1) / snabbtransporthastighet: x= 22 m/min, z = 45 m/min ( tvärrutschbana 2)
• Avståndsmätningssystem: x-axel glasskala, z-axel stavgivare
• Gängskärning utan kompenserande chuck / sändnings- / tracylfunktion för c-axel / kopplingshuvudspindel / motspindel

Extra information

Korsrutschbanor detaljer, verktygshållare, maskinlackeringsspecifikationer.
