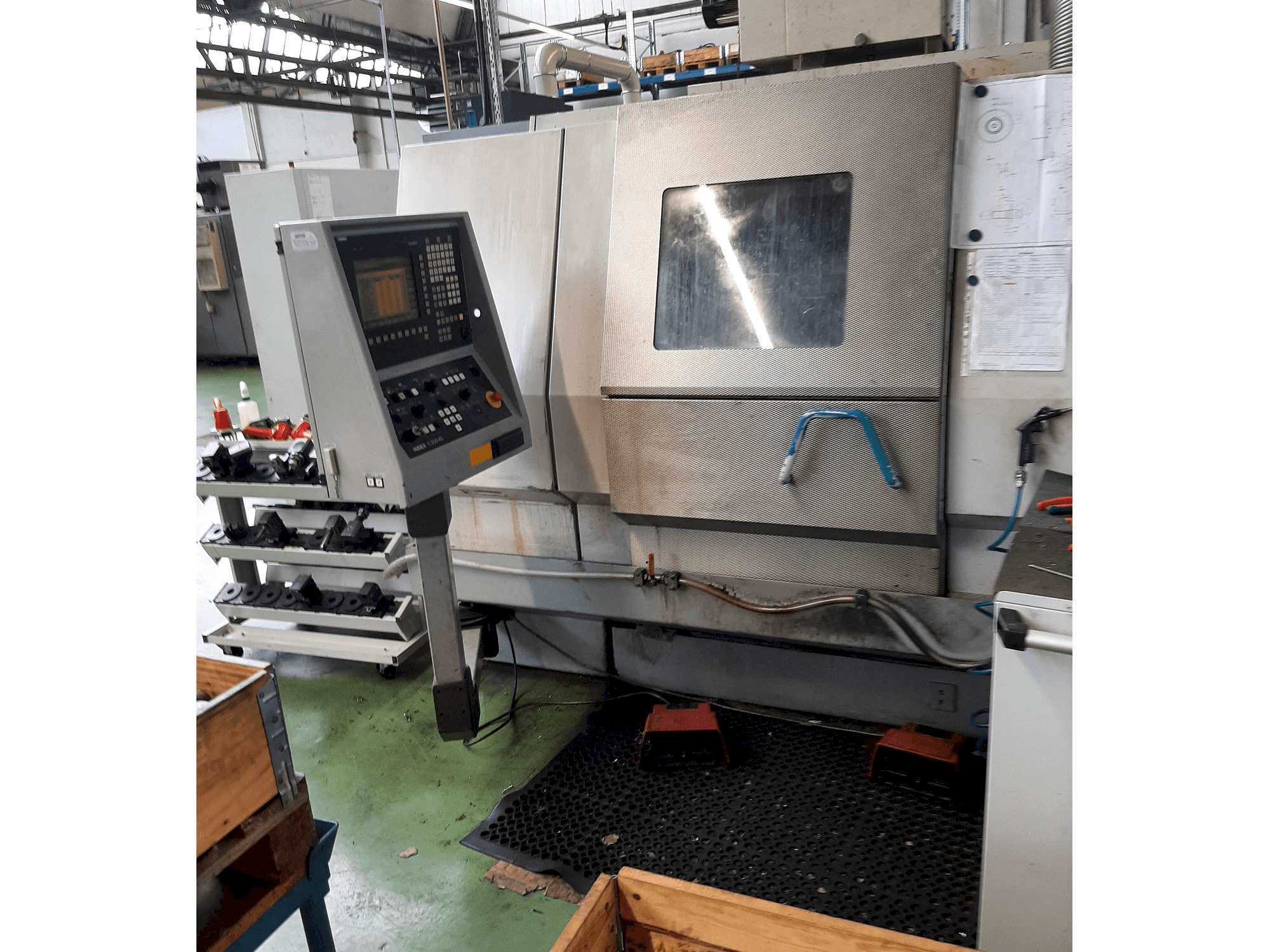

Index - G200DE-TUR-IND-2002-00004

Ytterligare utrustning

• Stångmatare ingår inte i leveransen
• Leveransomfånget inkluderar maskinverktyget tillsammans med spåntransportör, högtryckskylvätskesystem, filtersystem (fleece) och deltransportör.
• De monterade verktygshållarna förblir på plats

Maskinfördelar

Kvalitativa maskinfördelar

• Motspindelns arbetsslag 445 mm; snabbkörningshastighet 22. 5 m / min
• Skjut körning i z-riktning via växelströmsmotor och kulskruv d = 32 mm, axeldrift säkrad med överbelastningskoppling.
• I arbetsläge är gliden vid växelströmsmotorn mot stoppet
• Mätsystem i z-axelglasskala
• Effekt vid motspindeln: effekt vid 100/40% ed 13/22 kw; vridmoment 61/105 nm
• Tvärslid 1 - x / z, med intern kylvätsketillförsel och avstängningsventil
• Avstängningsventil, roterande via växelströmsmotor, kulskruvar d = 32 mm,
• Axeldrivningar säkrade med överbelastningskopplingar, viktkompensation i x-axeln
• Mätsystem x-axel glaskala z-axelstavkodare
• Tornhuvud med 14 stationer på kors 1; verktygsmonteringshål för cylinderskaft din 69880 - 25x48 mm, placerade med ansiktsväxel, hydrauliskt låst

Tekniska maskinfördelar

• Axis x / z arbetsslag 120/400 mm; arbetsslag 105/400 mm
• Skåpmassa 440 kg
• Spindelhuvudanslutningsannons 140 mm, id 85 mm
• Materialpassage max. Mm 60; främre lagerdiameter 100 mm; justerbar trefasdrift
• Hålaxelmotor: vridmoment nm 95/140
• Huvudspindelinriktning och växlingsanordning d42 / d60 / d65, gradering 2. 5 grader via indexeringsskiva
• Ihålig spänncylinder d60 / 20 för spännhylsa och fastspänning på huvudspindeln, hydrauliskt manövrerad, inklusive slutet av spännslagövervakningen
• Drag- kompressionskraft (57 cm2) max 45 kn
• 1-klämtrycksanordning för fastklämning av cylindern - på huvudspindeln, inställningsområde 10 till 80 bar, inställt på inställt till den maximalt tillåtna klämmanövreringskraften för klämmediet eller tryckröret
• Motspindel d60; spindelhuvudanslutningsannons 140 mm, id 85 mm
