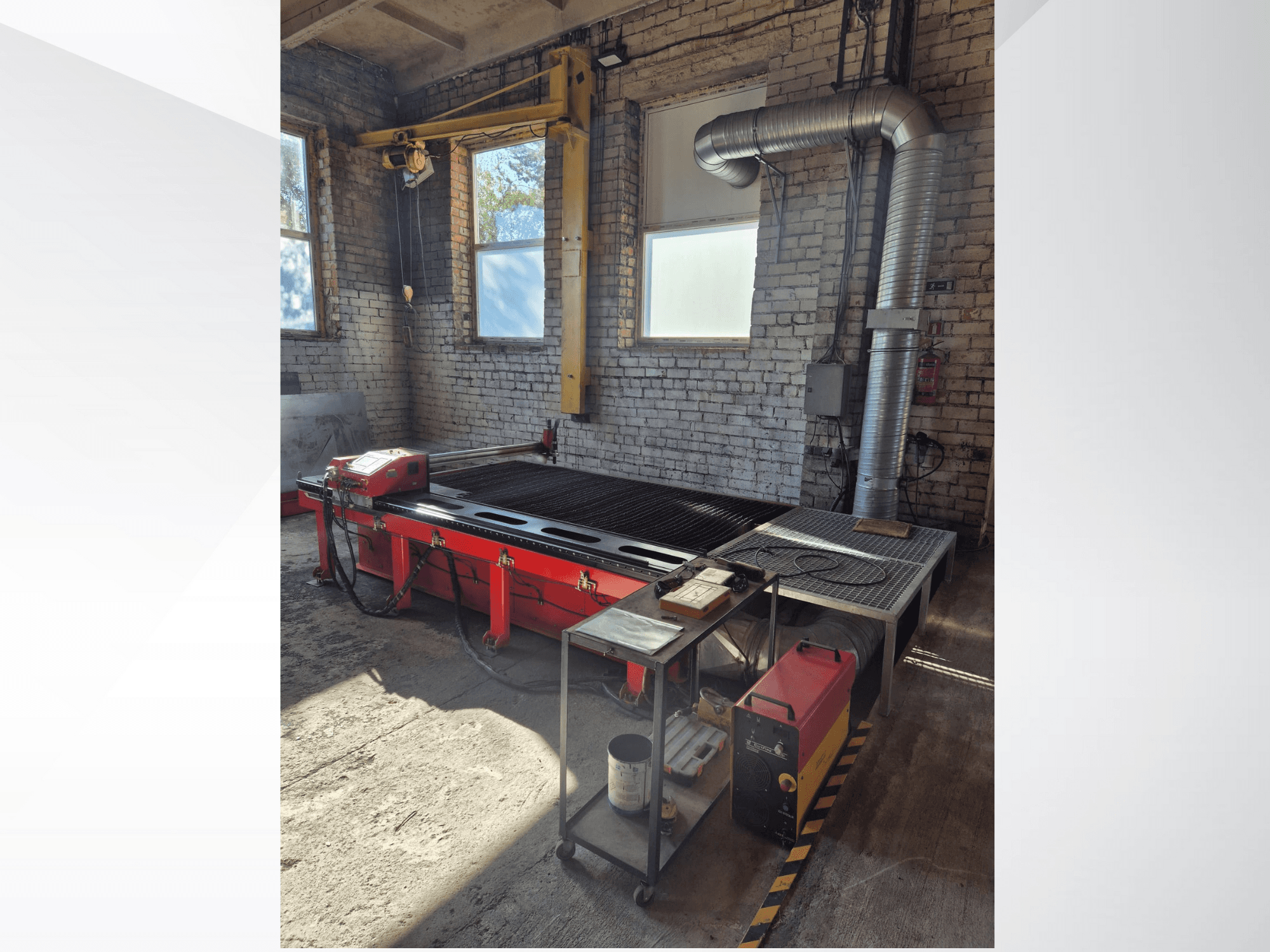

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Ytterligare information

• Axlar: 2

• Effektivt skärområde: 1500 x 3000 mm

• Maximal skärtjocklek: upp till 50 mm

• Snabb körhastighet: 4000 mm/min

• Maximal skärhastighet: 3000 mm/min

• Styrning: KOIKE D420

• Kontrollfunktioner: Rotation, spegel, nesting, återställning, val av håltagningspunkt

• CNC-display: 7" färg, flerspråkig

• Datainmatning: USB / MDI

• Programformat: EIA

• Programvara: KOIKE PNC-CAM Expert V2E + FastCAM-licens

• Förinstallerade skärningsmönster: 47 former

• CAD-import: DXF, DWG

• Automatisk nestning / sekvensering: Ja

• Motorer: Stegmotorer (X/Y), DC-motor för brännarlyftare

• Ingångsspänning: 1~ 200-240V, 50/60 Hz

• X/Y-drivning: Kuggstång och kugghjul, linjära styrningar

• Hållare för fackla: Ø35 mm

• Initial kontroll av facklans höjd: Ja

• Kollisionsskydd för brännare: Ja

• Kontroll av bågspänningens höjd: Ja (1:1 eller 50:1)

• Plasmakälla: Kjellberg CutFire 100i (100A)

• Nätspänning: 3~ 400V ±10%, 50 Hz

• Effektförbrukning: 16,6 kVA (100% arbetscykel)

• Kapström: 35-100 A

• Arbetscykel: 100 % vid 100 A

• Skärområde: 1-20 mm (rekommenderat), max. 40 mm

• Piercingtjocklek: upp till 20 mm

• Spänning vid öppen krets: 330 V DC

• Verkningsgrad: 0,92

• Effektfaktor: 0,97

• Kylning: Luftkyld (inbyggd fläkt), kyld med brännargas

• Gasförsörjning: Luft, 5,5 bar, 220 Nl/min

• Skyddsklass: IP21

• Vikt: 50 kg

• Dimensioner: 710 x 280 x 590 mm

• Plasmakälla

• Kontrollenhet

• Bärbar dator med FastCAM-licens

• Plasmabord 3000 x 1500 mm (4 sugkammare)

• Ventilationsenhet med uttag

• Lyftanordning - 500 kg lyftkapacitet

• Kolvkompressor 5,5 kW, 270 L, 10 bar

• Lufttork 1500 l/min

• Lyftmagnet och arkgripare

• Munstycken, elektroder och reservdelar
