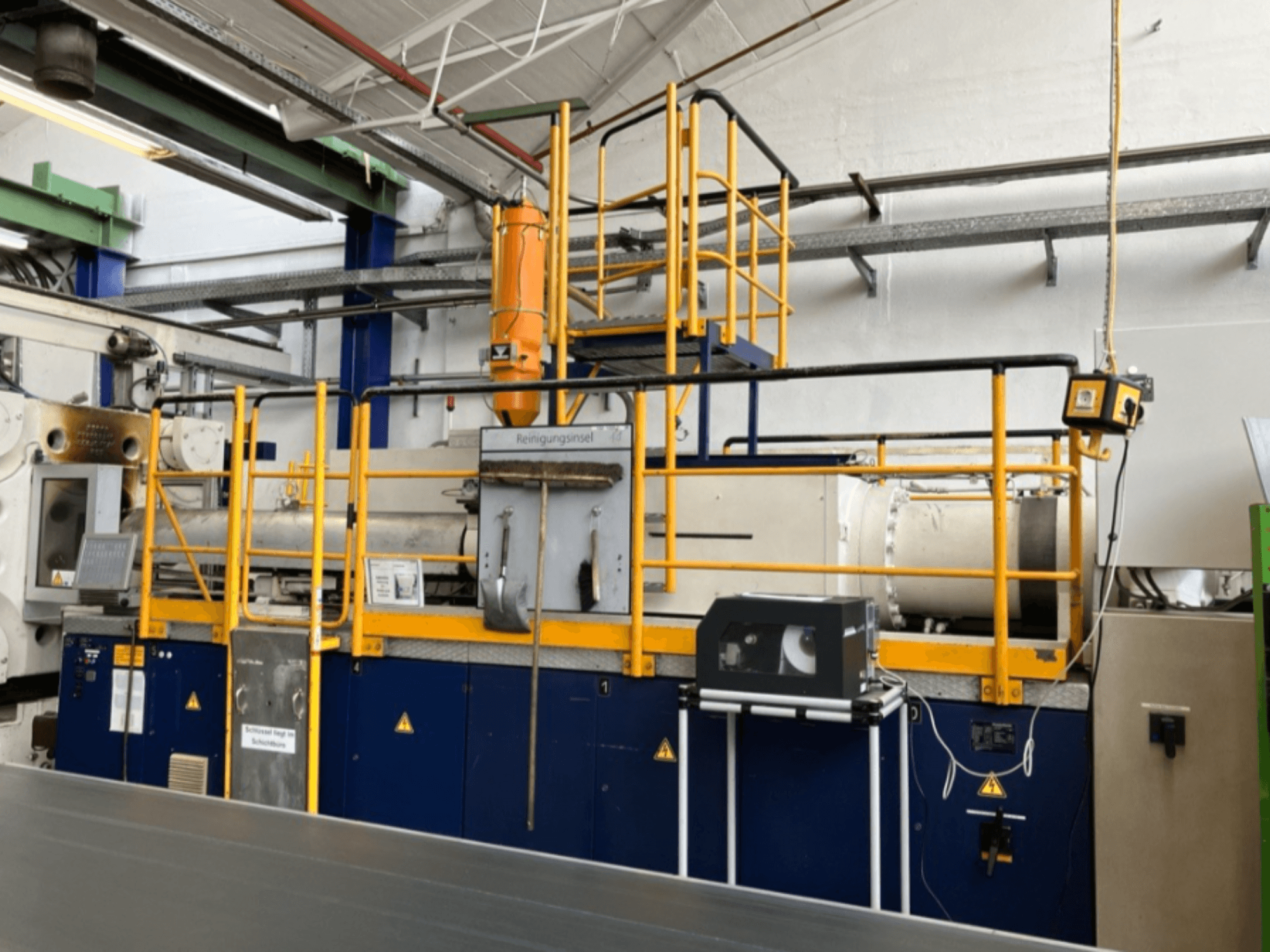

Krauss Maffei - 1000-8000 MDE-INJ-KRA-1997-00005

• Insprutningsenhet

  • Skruvhastighet: 92 rpm

  • Insprutningshastighet stegvis:

    • 25% → 23 mm/s

    • 50% → 46 mm/s

    • 75% → 69 mm/s

    • 100% → 92 mm/s

  • Slaglängd för injekteringsmätning: 200 mm framåtriktad rörelse som faktiskt används för att injicera skottet

  • Gräns för insprutningstryck: 185 bar

• Hydrauliskt system

  • Differentialtryck för pump: 10 bar

  • Tryckkretsar:

    • Huvudtryck: 250 bar

    • Insprutningstryck: 185 bar

    • Hydraulisk krets: 150 bar

    • Sekundärt tryck: 120 bar

    • Hjälptryck: 50 bar

  • Tryckfall vid stängning: ca 4-6 bar/min

  • Tryckområden för proportionalventil:

    • Minsta: 50 bar

    • Maximalt tryck: 150 bar

  • Spindelhastighet: 92 rpm

• Uppvärmningssystem

  • Antal värmezoner: 9

  • Exempel på effekt för cylindervärmare: 9100 W, 8200 W, 6200 W, 5200 W, 2400 W, 650 W, 300 W

  • Registrerade driftspänningar: 230 V, 220 V, 380 V

  • Avvikelse för temperaturnoggrannhet: ca. -1 K till +2 K

• Relevanta uppgifter om skick/underhåll

  • Tolerans för maskinens uppriktning: <0,2 mm/m

  • Insprutningsenhetens uppriktning: 0,0 mm avvikelse i längdled

  • Avvikelser för fastspänningsenhet: +0.3 / -0.4 / +0.3

  • Hydrauloljans tillstånd:

    • ISO renhetsklass: 16/14/11

    • Vatteninnehåll: <0,1

    • Viskositet vid 40°C: ca 45 mm²/s

    • Viskositet vid 100°C: ca 6,6 mm²/s

    • Viskositetsindex: ca 99

    • Partikelföroreningsnivå: låg (laboratorierapport)

• Underhållsstatus (dokumenterat arbete)

  • Elektrisk inspektion utförd

  • Mekaniskt underhåll utfört

  • Inspektion av hydraulslangar utförd

  • Utförd oljeanalys

  • Utförda vibrationsmätningar

  • Kalibrering och justering utförd

  • Kontroll av maskinens uppriktning utförd

• Antal timmar: 111,569

Ytterligare utrustning

• Robot: REMAK RE-CNC 6-axlig

  • C-axel vikning: 90°

  • Roterande A-axel: 90

  • B-axel roterande: 270°

  • X: 1000 mm

  • Y: 1400 mm

  • Z: 3500 mm
