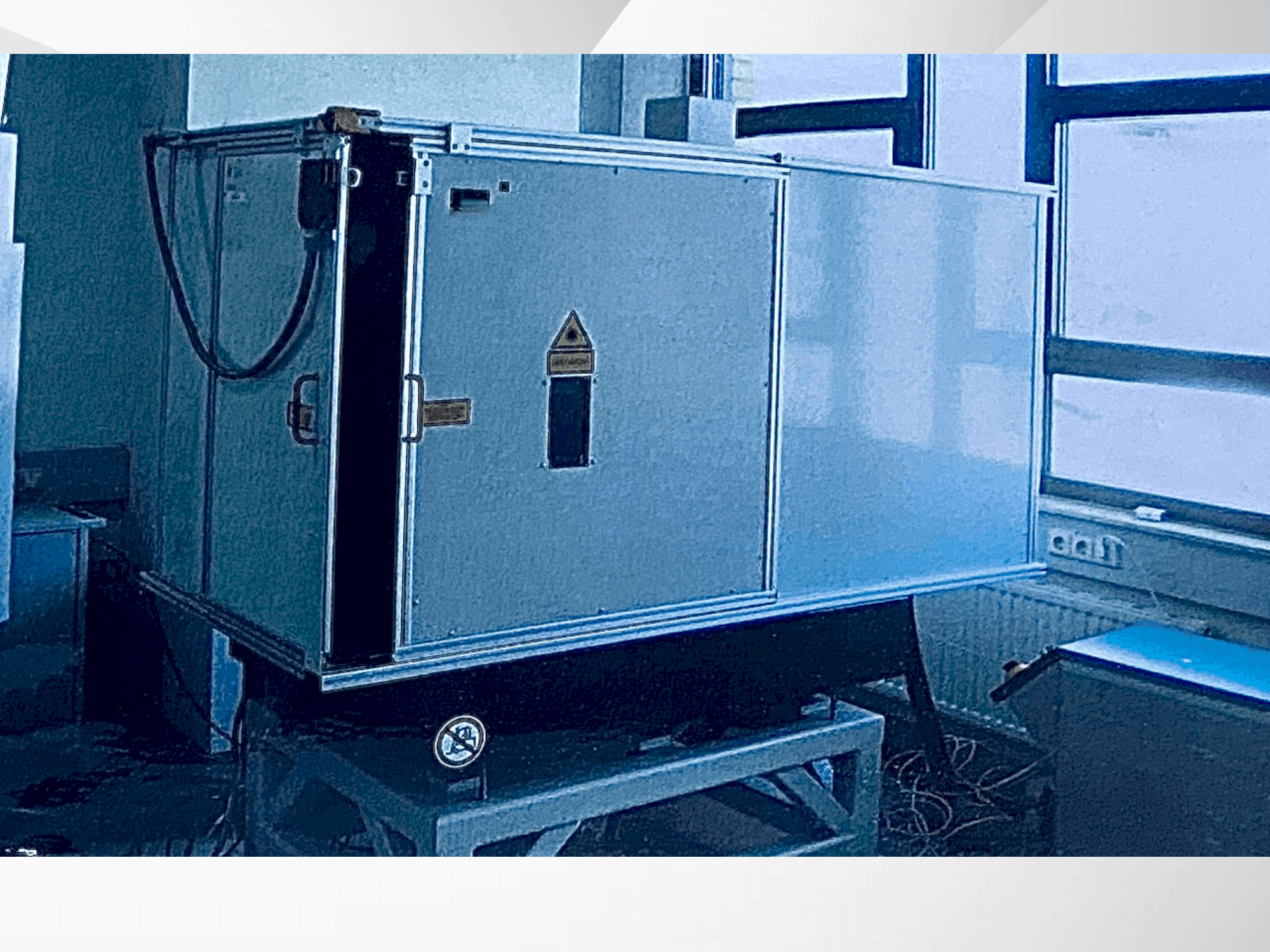

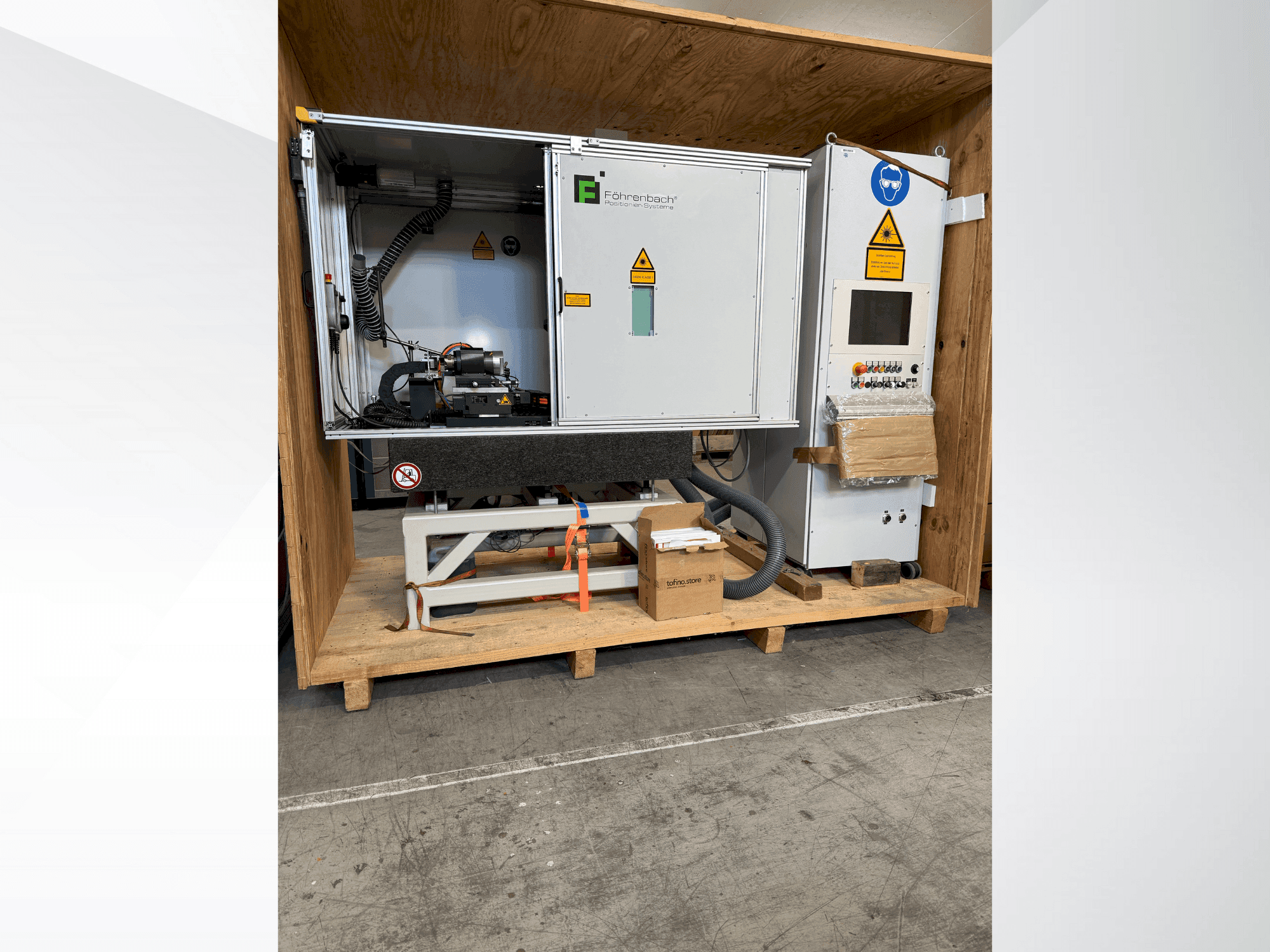

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Applikation: 4-axligt positioneringssystem för laserbearbetning/laserskärning

• Bas och hölje:

  • Basram i svetsat stål; mått LxBxH 1115 x 443 x 814 mm; färg RAL 7035

  • Granitstruktur med bottenplatta, granitvinkel, lagerenheter, gängade bussningar

  • Lasersäkerhetskabin, klass 4 (EN 60825-1), heltäckande hölje med siktfönster

  • Skjutdörr fram med handtag, integrerat lasersäkerhetsfönster, kamerastött laserskyddsglas

  • Stålplåtspaneler 2 mm, pulverlackerade RAL 7035; avtagbart lock

  • 3-färgad signallampa; brytare för dörrlås; profilram 30x30 och 60x30

• Konfiguration av axlar:

  • A-axel: RT3A 100x100 direktdrivet rundmatningsbord

  • Z-axel: PFS 325x300 precisionssläde

  • Y-axel: PFL 230/400 linjär axel

  • X-axel: 180/100 linjär axel

• XY-bord (PFLG 400x100):

  • Förflyttning: X 400 mm, Y 100 mm; hastighet 6 m/min

  • Positioneringsnoggrannhet ±0,005 mm/300 mm; repeterbarhet ±0,001 mm

  • Acceleration 10 m/s²; max belastning 1 kg

  • Kontinuerlig kraft med kylning 1110 N; linjär motordrift

  • Material: gjutjärn GGG-25; vattenkylning

  • Pulsgivare: Heidenhain LC 483, noggrannhetsklass ±5 µm

• Z-axel:

  • Rörelse 300 mm; hastighet 0,12 m/min

  • Positioneringsnoggrannhet 0,03 mm/300 mm; repeterbarhet 0,003 mm

  • Kulskruv K25x5, noggrannhetsklass T5; förspänd spindel

  • Motormontering via flänskoppling; material gjutjärn; vertikal installation

• Roterande axel (A/C-axel) RT3A100x100:

  • Elektroniskt kommuterad 3-fas synkronmotor

  • Bordets diameter 99 mm; genomgående hål 20 mm; centrering 30 H7

  • Vikt 5,2 kg; skyddsklass IP40 (IP54 med luftspaltning)

  • Rundgång <4 µm; planhet 4 µm; koncentricitet ±1,5 µm

  • Max hastighet 1300 rpm

  • Mätningssystem: Renishaw Signum; signalperiod 20 µm; utgång 1 Vss

  • DC-länkspänning 600 V

  • Vridmoment: nominellt luftkylt 1,5 Nm; nominellt vattenkylt 2,5 Nm; topp 5 Nm

• Lasersystem:

  • Typ: LASAG KLS 246 CL60

  • Elektrisk: 400 VAC, 3-fas, 50/60 Hz, 11 kVA

  • Vikter: strömförsörjning 200 kg; laserhuvud 35 kg; laserkälla 25 kg

  • Laserkabelns längd 4 m

  • Anslutningar: elnät, pluggplatta, kylvatten

• Styrsystem:

  • L2-CNC-programvara; IPC-system för 820-W CNC; SERCOS-gränssnitt

  • I/O: 24 ingångar, 16 utgångar; utbyggbar

  • OS: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Manuell styrenhet med handratt; start/stopp; nödstopp; laser E-stop integration

  • Programmerbar acceleration; axelfelkompensation upp till 1000 punkter

  • 15" TFT-pekskärm

• Drivning:

  • AC-servomotor, nominellt vridmoment 2,35 Nm

  • Absolutgivare 512 inkrement; med broms

Ytterligare utrustning

• Kylare med vattencirkulation (AKW13):

  • Temperaturområde +6 till +26 °C; kylkapacitet 1,7 kW vid 15 °C

  • Köldmedium R134a; fyllning 0,8 kg

  • Kompressoreffekt 0,6 kW; effektförbrukning 1200 W

  • Strömförsörjning 230 V, 50 Hz; strömstyrka 6,4-6,5 A

  • Tankvolym 11 l; flödeshastighet 0,55 m³/h; tryck <1 bar

  • Tillåtet arbetstryck 18 bar; pump: centrifugalpump i mässing

  • Mått 360 x 705/815 x 750 mm; vikt 60 kg; ljudnivå <70 dB(A)

• Skåp med kylaggregat (Rittal SK):

  • Märkspänning 230 V, 50 Hz, 1~

  • Märkström 5,4 A; startström 12,0 A; försäkring 10 A

  • Nominell kylkapacitet 825/875 W; användbar kyleffekt 1000/790 W

  • Köldmedium R134a, 325 g

  • Tillåtet tryck: HD/HP 25 bar, ND/LP 16 bar

  • Temperaturområde 20 °C till 55 °C; ljudnivå 64 dB(A); vikt 39 kg
