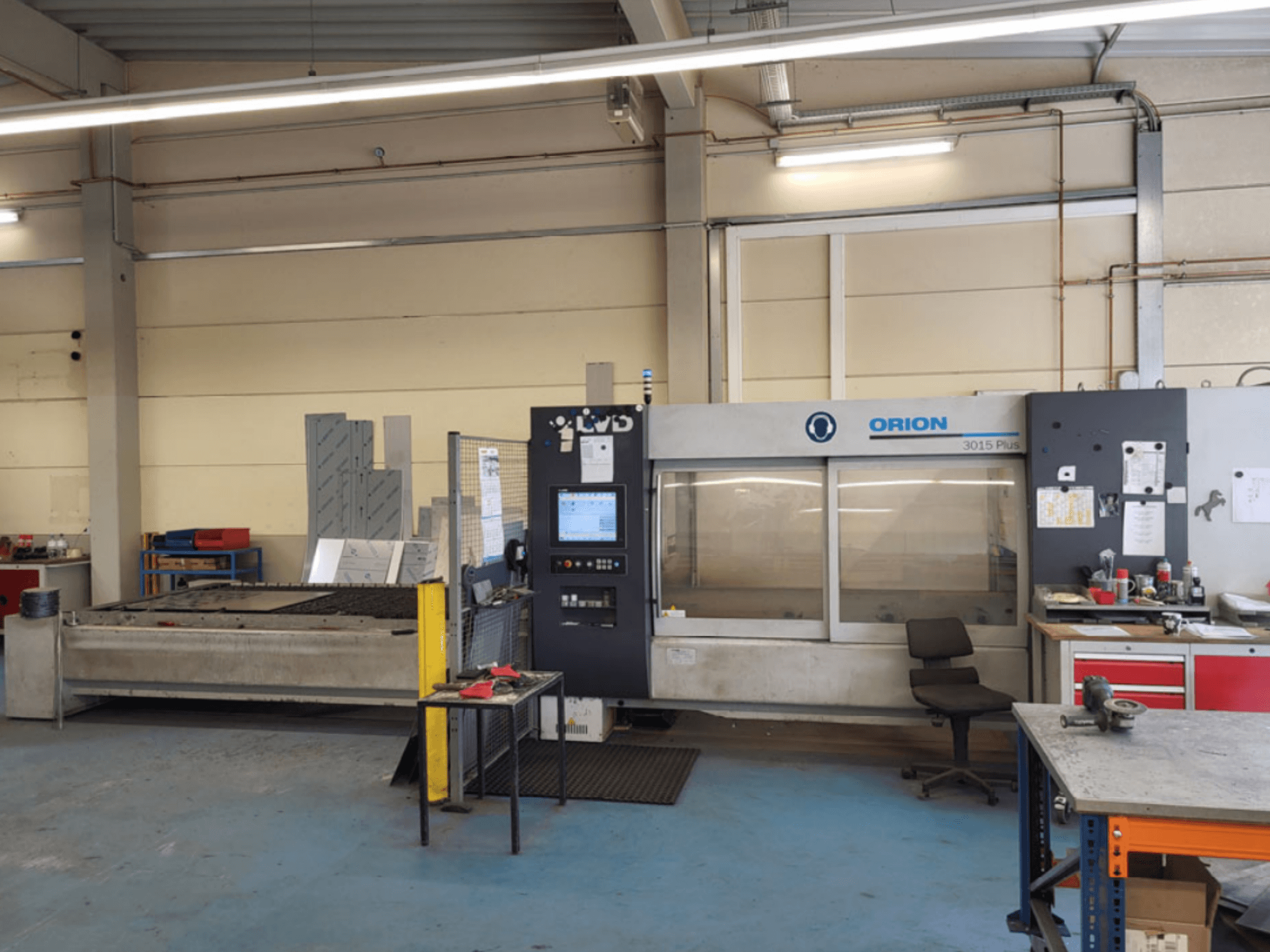

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Max arkstorlek: 3000 × 1500 mm

• Max vikt på plåten: 570 kg

• Max positioneringshastighet:

  • X/Y-axlar: 100 m/min

  • Z-axel: 15 m/min

• Repeterbarhet: ±0,025 mm

• Positioneringsnoggrannhet: ±0,05 mm/m

• Laser:

  • Typ: Fanuc HF-exciterad CO₂

  • Effekt: 2500 W (±2%)

  • Effektintervall: 100-2500 W

  • Stabilitet i uteffekt: ±1

  • Våglängd: 10,6 µm

  • Pulsfrekvens: 5 Hz-33 kHz

  • Förbrukning av lasergas: 10 l/h

  • Kylning: Vattensystem med slutet kretslopp

• Kapacitet för materialskärning (2500 W):

  • Stål: 16 mm

  • Rostfritt stål (N₂): 10 mm

  • Aluminium: 6 mm

Ytterligare utrustning

• Automatiskt system för lastning/lossning:

  • Max arkstorlek: 3050 × 1525 × 12 mm

  • Max stapelvikt: 2500 kg

  • Max stapelhöjd: 100 mm

  • Fotavtryck (inklusive automatisk lastare): 8900 × 6600 × 3700 mm

• Kompakt torn:

  • Max arkstorlek: 3050 × 1525 × 16 mm (eller 2550 × 1525 × 20 mm)

  • Min arkstorlek: 1000 × 1000 mm

  • Max pallvikt: 3000 kg

  • Max pallhöjd: 240 mm (inklusive pall)

  • Fotavtryck: 8850 × 7200 mm

  • Alternativ för tornhöjd:

    • 4 pallar: 4100 mm

    • 6 pallar: 4940 mm

    • 10 pallar: 6620 mm

Obs: "Min. arkstorlek: 1000 × 1000 m" i källan verkar vara ett skrivfel; anges här som mm.
