- ➤ Begagnad Mazak QUICK TURN NEXUS 200 MS | Horisontell svarv

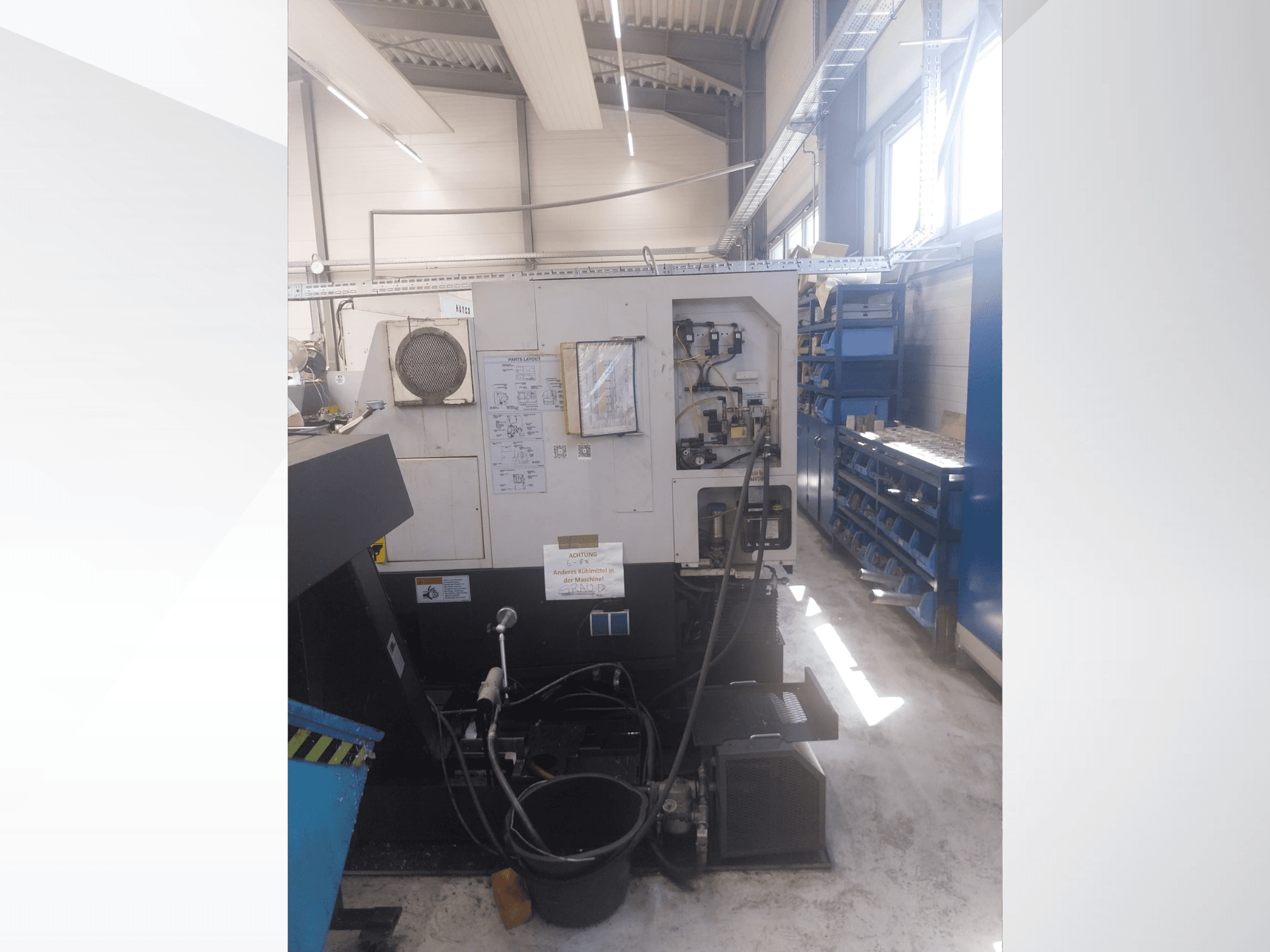

Denna 4-axliga Mazak QUICK TURN NEXUS 200 MS tillverkades år 2004. Den har en maximal svarvdiameter på 380 mm och en maximal svängdiameter på 675 mm. Maskinen är utrustad med en kraftfull huvudspindel som når hastigheter på upp till 5 000 varv per minut och en robust verktygsrevolver med 12 positioner. Om du är ute efter högkvalitativa svarvningsmöjligheter bör du överväga den Mazak QUICK TURN NEXUS 200 MS-maskin som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: Mazak
- år: 2004
- MODELL: QUICK TURN NEXUS 200 MS
- tillämpningstyp: Svarvning
- Plats: Tyskland
- maskintyp: Horisontell svarv
- styrenhetens märke: MAZATROL
Teknisk information - Mazak QUICK TURN NEXUS 200 MS
Styrenhet
- Styrmärke: MAZATROL
- Styrmodell: 640T Nexus
Mått
- Maskinhöjd: 1840 mm
- Maskinlängd: 2353 mm
- Maskinvikt: 5000 kg
- Maskinbredd: 1780 mm
Rörelse
- Antal axlar: 4
- X-axelns rörelse: 230 mm
- Z-axelns rörelse: 575 mm
Teknisk specifikation
- Motspindel: Ja
- Drivna verktyg: Ja
- Spindeleffekt: 22 kW
- Spindelhastighet: 5000 RPM
Ytterligare information
- Arbetsområde:
- Max. svängdiameter: 675 mm
- Max. svängdiameter över tvärsliden: 276 mm
- Max. svarvdiameter: 380 mm
- Max. stångkapacitet: 65 mm
- Huvudspindel:
- Huvuddrivningseffekt (30 min. nominell / 100 % kontinuerlig): 26 kW / 22 kW (integrerad spindelmotor)
- Max. vridmoment: 350 Nm
- Spindelnos: A2-6"
- Spindelhål: 76 mm
- Chuckdiameter: 210 mm
- Andra spindeln (subspindel):
- Drivkraft (30 min. nominell / 100 % kontinuerlig): 10 kW / 7,5 kW
- Max. vridmoment: 75 Nm
- Varvtalsområde: 35–6 000 varv/min
- Indexering: 0,001°
- Chuckdiameter: 169 mm
- Verktygsrevolver:
- Verktygspositioner: 12
- Verktygsfäste: VDI-liknande
- Svarvverktygets skafthöjd: 25 × 25 × 150 mm
- U-borrdiameter: 20 mm
- Borrstångens skaftdiameter: 40 mm
- Indexeringstid: ca 0,2 s (1 steg)
- Drivna verktyg (drivna verktyg):
- Drivkraft (10 min. nominell): 5,5 kW
- Varvtalsområde: 25–4 500 varv/min
- Max. vridmoment: 35 Nm
- Förflyttningsområden och hastigheter:
- X-axelns rörelseområde: 230 mm
- Z-axelns rörelseområde: 575 mm
- Snabbförflyttningshastighet X-axel: 30 m/min
- Snabbförflyttningshastighet Z-axel: 33 m/min
- Verktygsinställning/övervakning:
- Automatisk detektering av verktygsbrott
- Automatisk kompensation för verktygsslitage, justeringsområde: 9 999 mm
- Verktygsförinställare: Tool Eye
- Kylvätska och pneumatik:
- Kylvätsketankens volym: 160 l
- Pneumatiskt tryck: 5 bar, 100 l/min
- Maskinens mått och vikt:
- Ansluten belastning: 46,2 kVA
- Driftspänning: 400 V / 50 Hz
- Nödvändigt golvutrymme: 1 740 x 1 780 mm (utrymme för baslayout)
- Transportmått (QTN 200 M – U 500): 2 353 mm (L) x 1 780 mm (B) x 1 840 mm (H)
- Maskinvikt: ca 4 900 kg – 5 100 kg
Ingår: LNS QUICK LOAD SERVO 3 (2004)
- Typ: Automatisk kortstångsmatare
- Stångdiameterområde: 6 mm till 120 mm
- Stånglängdsintervall: 100 mm till 1 600 mm
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
