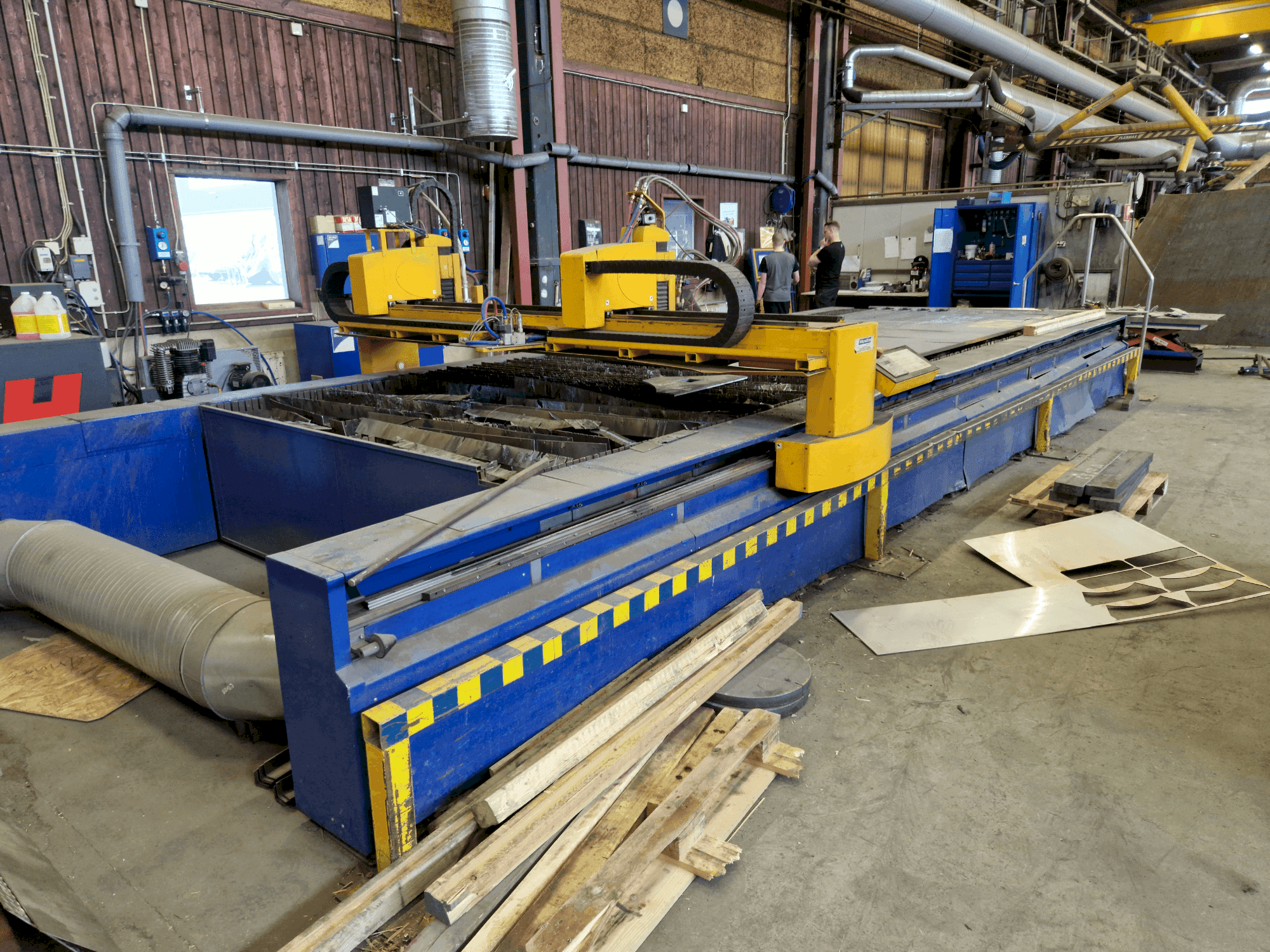

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Antal portaler: 1

• Antal Z-axlar: 2

• Antal brännare: 2

• Max skärtjocklek: 50 mm

• Arbetshastigheter: 0-100 mm/s

• Arbetsfält - längsgående rörelse: 7500 mm

• Arbetsområde - tvärgående rörelse: 2500 mm

• Arbetsfält - vertikal rörelse (plasma): 150 mm

• Arbetsfält - vertikal rörelse (gas): 200 mm

• Arbetsfält - vertikal rörelse (gasrotator): 200 mm

• Borrhuvud BEM 12 vertikal rörelse: 80 mm

• Max bredd på arbetsområdet: 4000 mm

• Max längd på arbetsområdet: 35.000 mm

• Max avvikelse i längdled: 0,5 mm / 3000 mm

• Max avvikelse i tvärled: 0,5 mm / 2500 mm

• Elektrisk täckning (mekanisk del): IP 43

• Frekvensomriktare (styrteknik):

  • Längsgående axel: 2 × DCM 6C 30/14 A1

  • Tvärgående axel: 2 × DCM 3B 35/06 A1

  • Vertikal axel: 2 × DCM 2C 30/03 B1

• Utväxlingsförhållande:

  • Längsgående axel (rem): i = 14,81483886 mm/varv

  • Tväraxel (rem): i = 13,33335498 mm/varv

  • Vertikal axel (rem + skruv): i = 2 mm/varv

• Omgivande temperatur: 5-40 °C

• Max relativ luftfuktighet: 90% vid 20 °C

• Atmosfäriskt tryck: 84-107 kPa

• Dammighet: 200 mg/m³

• Typ av miljö: Vanlig (STN 330300, undantag driftstemperaturer N32)

Ytterligare utrustning

• Plasmakälla: 1 × HPR 260 AGC (58 mm)

• Gasbrännare: 1 × acetylen (Bir), inklusive gasrotator

• Borrhuvud: BEM 12
