OMC - PL 90sIT-PRE-OMC-2025-00001

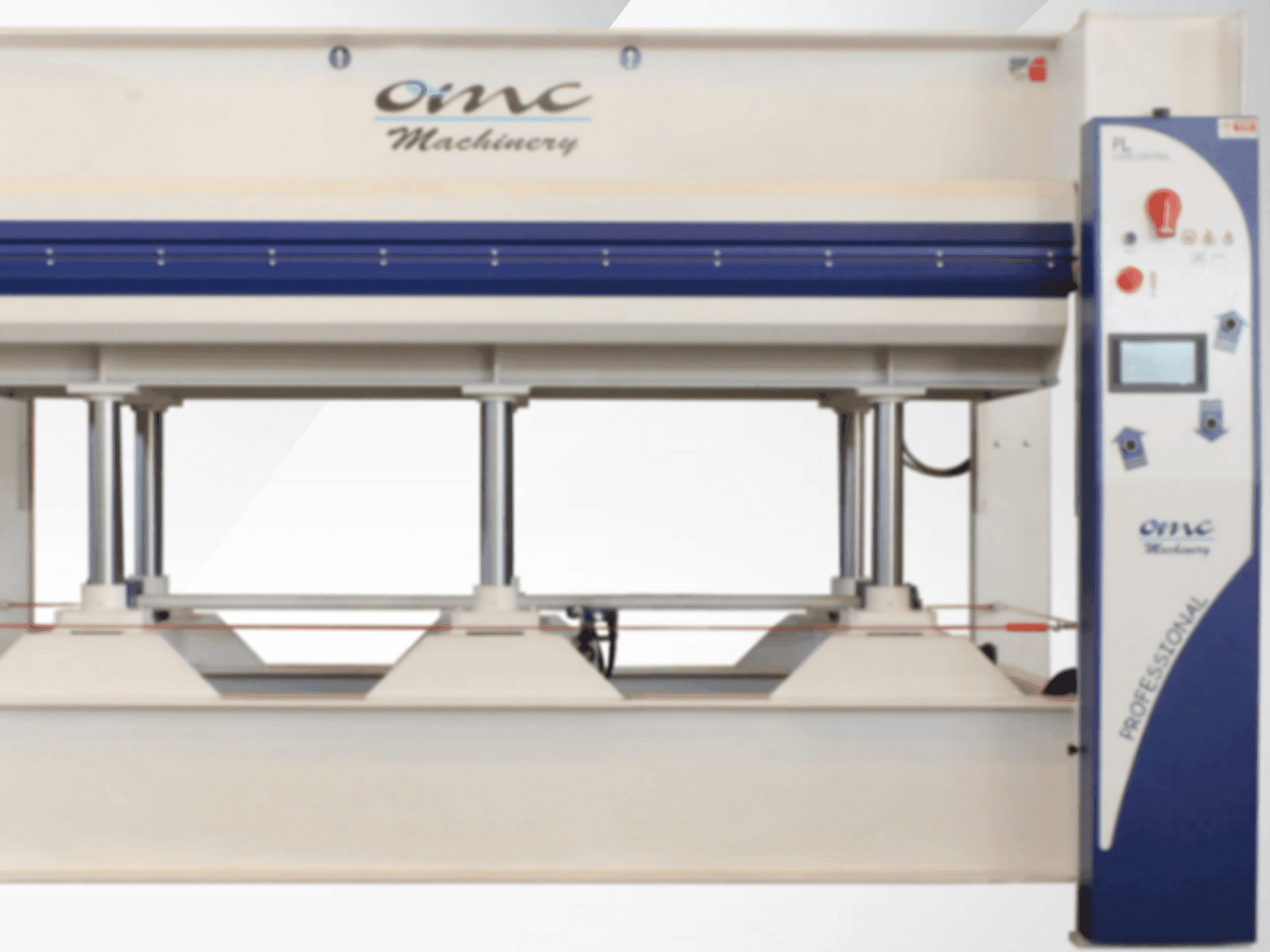

Varmplattpress Märke: OMC Typ: PL 90s Ny maskin Tekniska data Plattstorlek: 3000 x 1300 mm Slaglängd: 400 mm Slagtyp: Uppåtslag (från botten till toppen) Plattyp: Elkom elektroniska plattor Presskraft: 90 ton på 80 % av ytan Presscylinder: 6 x Ø 70 mm Specifikt tryck: 2,05 kg/cm² på 100 % av ytan, 2,56 kg/cm² på 80 % av ytan Lastnings- och lossningssida: 3000 mm Uppvärmningssystem: Elektroniskt 25,4 kW, maximal temperatur 120 °C Automatisk öppning med timer Kontrollpanel: Standard Anslutning: 400 V, 50 Hz, 3-fas Säkerhetsanordning: Säkerhetskabel runt hela pressen Nödstoppsknapp Tvåhandsmanövrering CE-standard Presskonstruktion Presskonstruktionen är tillverkad av komposit och svetsat stål. Både den fasta och den rörliga pressplattans konstruktion består av komposit och svetsat stål. Pressen är utrustad med ett kuggstångsstyrsystem för att säkerställa perfekt parallell rörelse vid stängning och öppning av pressplattorna. Elkom-värmeplatta Elkom-värmeplattor med elektriska motstånd Plattorna består av en spånskiva på vilken en aluminiumplåt med de elektriska motstånden är monterad. Maximal arbetstemperatur 120 °C. Maximal tryckkraft = 7 kg/cm² Hydraulsystem - Hydraulsystemet består av en tvåstegsenhet med en nedsänkt pump för att minska bullret och smörja de roterande delarna. - Pump för snabb stängning/öppning (högt flöde – lågt tryck 35 l/min), presspump (lågt flöde – högt tryck 1,6 l/min). - 2 HP elmotor - Hydraulenheten är utrustad med följande regler- och säkerhetsventiler monterade på tanken: - Maximalt tryckventil: förhindrar för högt tryck i hydraulsystemet vid fel i den elektriska eller elektroniska styrningen - Tryckhållningsventil (backventil) - Ventil för lågt tömningstryck (föravtappningsventil). Den förhindrar farliga tryckstötar i systemet. - Magnetventil för oljetömning Kontrollpanel och elsystem Pressparametrarna kan ställas in på kontrollpanelen, som är utrustad med följande omkopplare/mätare: - 2 temperaturregulatorer för inställning av plattans temperatur - Manometer för tryckreglering med automatiskt tryckutjämningssystem - Huvudströmbrytare - Två manuella säkerhetsknappar för stängning av pressen - Timer för automatisk öppning - Omkopplare för att välja manuell eller automatisk öppning av pressplattorna efter arbetscykeln. - På/av-brytare för motstånd i övre och undre pressplatta Säkerhetssystem - Tidsstyrd tvåhandsstyrning för stängning av pressen - Säkerhetsrep på pressens fyra sidor - Plattlås för underhåll - Skyddsskärmar för kugghjuls- och kuggstångsenheterna - Säkerhetsdekaler och varningsskyltar - Drifts- och underhållshandbok - Pressen uppfyller CE-standarderna Tillval: Pekskärm – Programmerbar logisk styrenhet 7-tums färgpekskärm speciellt utvecklad för inställning av följande parametrar - temperaturer - presstid - Daglig inställning av värmesystemet - automatisk avstängning av värmesystemet när den inställda temperaturen uppnås och automatisk temperaturåterställning - nytt system för automatisk tryckinställning - Möjlighet att spara historiska data/parametrar - Diagnostiksystem Sensor för kontroll av plattornas parallella rörelse Anodiserad yta på de två plattorna Elektrisk avstängning av två cylindrar + sensorer för parallellstyrning Mylarfilm på panelerna
