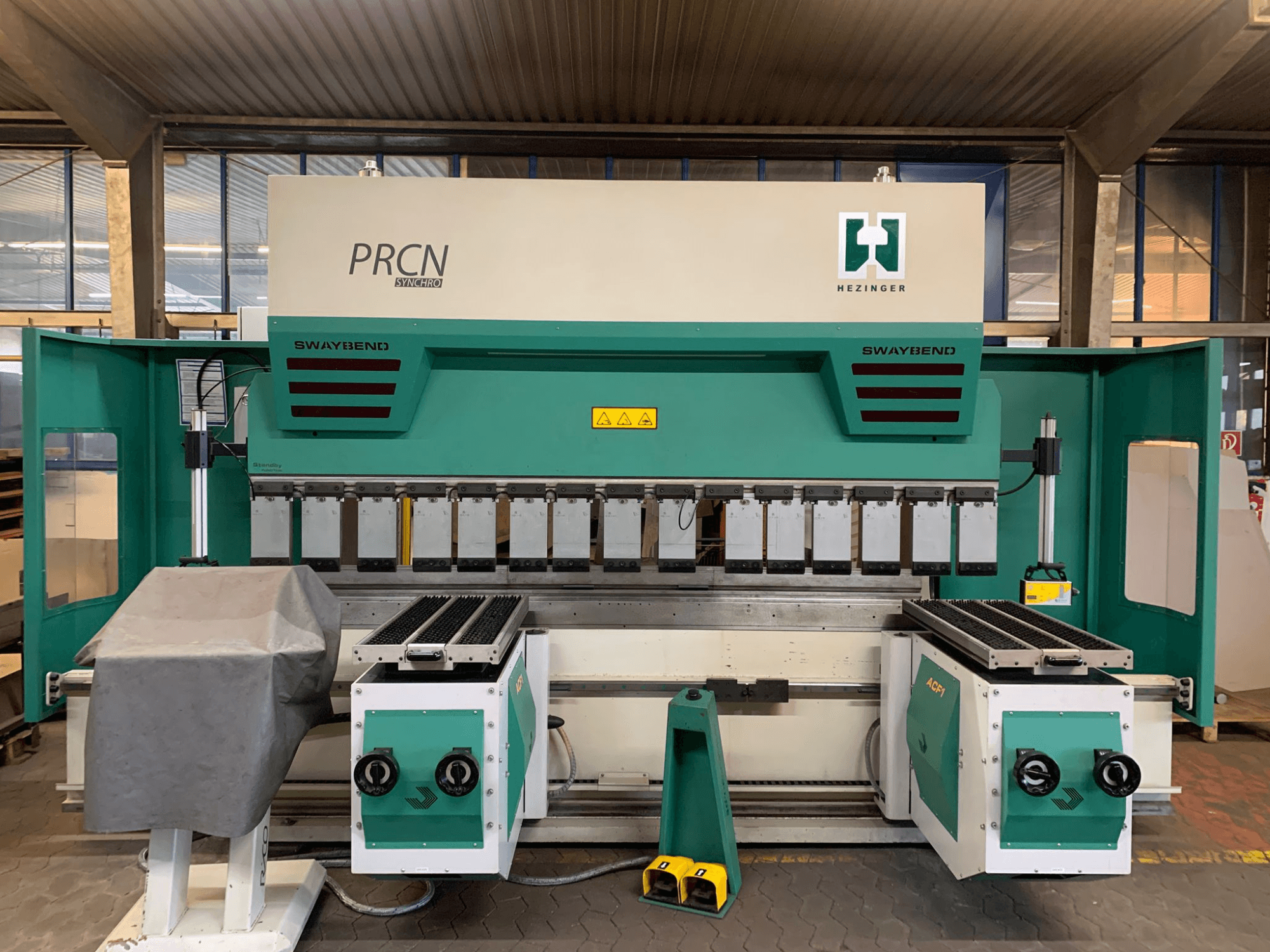

Other - PRCN Synchro 30135DE-BEN-OTH-2013-00001

Avstånd mellan sidoramarna: 2600 mm

Motoreffekt: 11 kW

Öppningshöjd: 400 mm

Inmatningsdjup: 400 mm

Införingshastighet: 200 mm/s

Arbetshastighet: 0–10 mm/s

Återgångshastighet: 150 mm/s

X-axelns hastighet: 500 mm/s

Positioneringsnoggrannhet på X-axeln: ±0,05 mm

R-axelns rörelseområde: 150 mm

R-axelns hastighet: 170 mm/s

R-axelns positioneringsnoggrannhet: ±0,20 mm

R-axelns repeterbarhet: ±0,20 mm

Z1–Z2-rörelseområde: ca 2500 mm

Z1–Z2-hastighet: 2000 mm/s

Z1–Z2-positioneringsnoggrannhet: ±0,10 mm

Repeterbarhet för Z1–Z2: ±0,10 mm

Lasersäkerhetssystem: Fiessler AKAS LC-II F

Hydraulsystem: Hoerbiger

Produkt- och verktygsminne: 64 MB

Gränssnitt: 2 × USB, RS232C, nätverksgränssnitt, PLC-gränssnitt

Oberoende Z1-Z2-fingerpositionering: Ja

Fritt rörligt höger bakre anslag: Ja

Högerfingrets rörelseområde: 200 mm

Relativ justering av höger finger: +100 mm / -100 mm

Pneumatiska plåtstödarmar med kulrullar: Ja

CNC-styrt bockningshjälpsystem: ACF1

Antal motoriserade bockningshjälpmedel: 2

Böjhjälpmedlets lastkapacitet: ca 150 kg per enhet

Böjhjälpmedlets stödområde: ca 900–1500 mm

Böjhjälpmedlets bredd per arm: ca 350 mm

Höjdjustering för bockningshjälpmedel: ±60 mm

Djupjustering för böjhjälpmedel: 0–60 mm

Böjhjälpmedlets noggrannhet: ±0,2 mm

Stödarmens arbetsområde: 500 mm

Maximal lådhöjd med upphöjt verktygssystem: upp till 240 mm

Verktygsspänning: Pneumatisk övre spänning

Driftstid: ca 11 270 h
