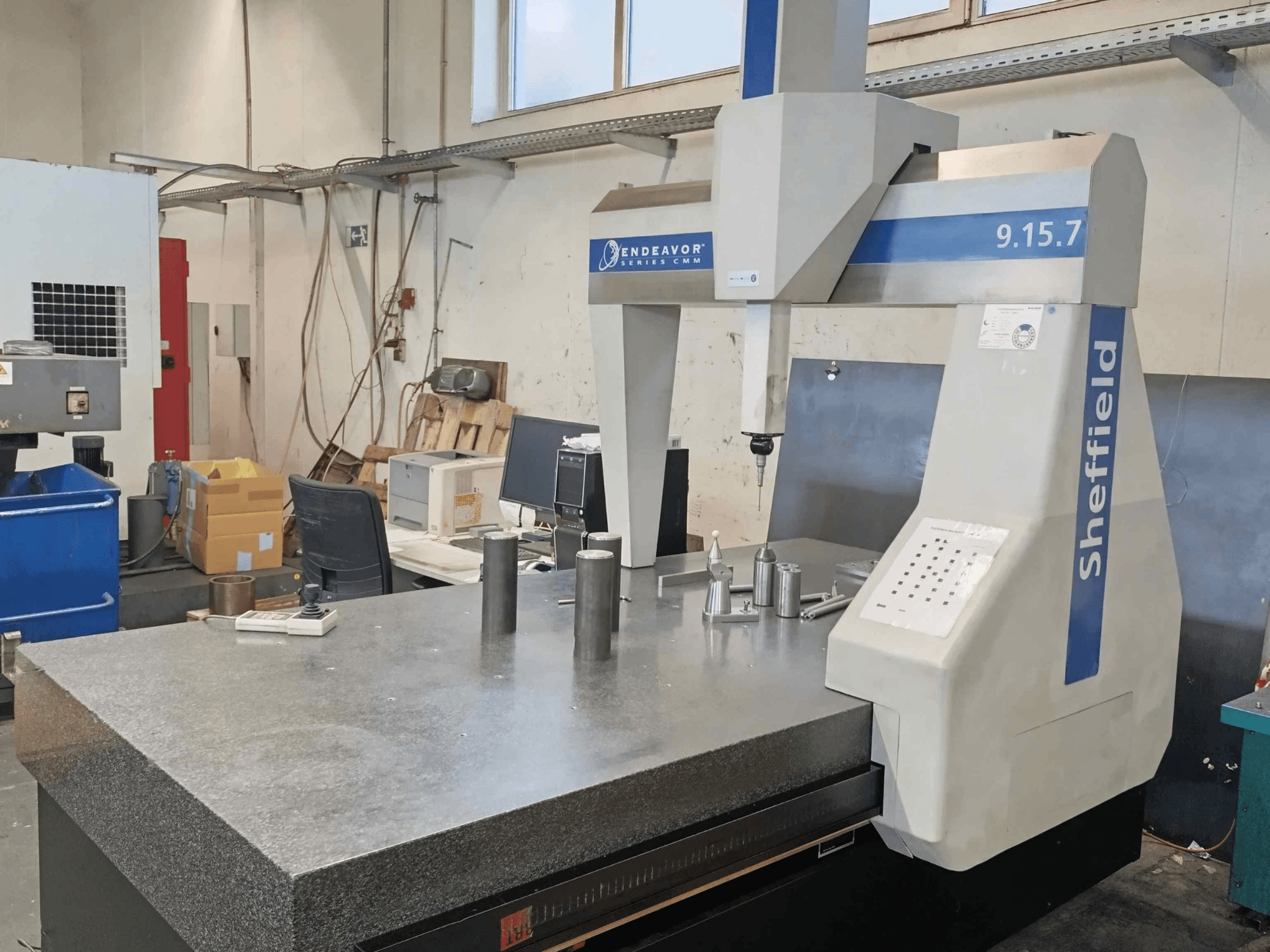

Koordinatmätmaskin Sheffield Endeavor 9.15.7 i en verkstad med ett granitbord och metalliska arbetsstycken.
Koordinatmätmaskin Sheffield Endeavor 9.15.7 i en verkstad med ett granitbord och metalliska arbetsstycken.

Other - SHEFFIELD Endeavor 9.15.7DE-MEA-OTH-2003-00001

186 531 SEK
gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Denna 3-axliga andra SHEFFIELD Endeavor 9.15.7 tillverkades år 2003. Den har en X-axelrörelse på 900 mm, en Y-axelrörelse på 1500 mm och en Z-axelrörelse på 660 mm. Maskinen är utrustad med ett granitbord och borstlösa linjärmotorer på X- och Y-axlarna. Om du vill få högkvalitativa mätfunktioner, överväg den andra SHEFFIELD Endeavor 9.15.7 CMM-maskinen som vi har till salu. Kontakta oss för mer information.

Översikt

  • märke: Other
  • år: 2003
  • MODELL: SHEFFIELD Endeavor 9.15.7
  • tillämpningstyp: Mätning
  • Plats: Tyskland
  • maskintyp: Koordinatmätmaskin (CMM)

Teknisk information - Other SHEFFIELD Endeavor 9.15.7

Mått

  • Maskinvikt: 3050 kg
  • Bordslast: 1250 kg

Rörelse

  • Antal axlar: 3
  • X-axelns rörelse: 900 mm
  • Y-axelns rörelse: 1500 mm
  • Z-axelns rörelse: 660 mm

Ytterligare information

  • CE-märkt

  • Maximal 3D-hastighet: 39 m/min

  • Maximal 3D-acceleration: 1,7 m/s²

  • Spänning: 240 V

  • Noggrannhet Standard: DIN EN ISO 10360-2

  • Specificerad noggrannhet Temperaturintervall: 15°C - 25°C

  • Volymetriskt längdmätningsfel (MPEE): 2,8 + L/263 µm

  • Volymetriskt sonderingsfel (MPEP): 3,0 µm

  • Maximal temperaturgradient per timme: 2°C/h

  • Maximal daglig temperaturgradient: 5°C/24h

  • Maximal rumslig temperaturgradient: 1°C/m

  • Tillåten variation i omgivningstemperatur: ±5°C

  • Bord av granit

  • Gängade insatser: ISO M8 x 1,25

  • Axlar med luftlager

  • Borstlösa linjärmotorer på X- och Y-axel

  • Renishaws linjära skalor med hög upplösning

  • Kompensation för geometriska fel

  • Automatisk volymetrisk temperaturkompensation

  • Huvud för mätprob: Renishaw PH10MQ

  • Probehuvudets vikt: 645 g

  • Indexeringsintervall för A-axeln: 0° till 105° i steg om 7,5

  • Indexeringsområde för B-axel: ±180° i steg om 7,5

  • Repeterbarhet för positionering: 1 µm

  • Maximal förlängningslängd: 300 mm

  • Montering av probhuvud: M10-gänga

  • Gänga för probanslutning: M8-gänga

  • Probsystem: Renishaw TP20

  • Referenssfärens diameter: 19 mm

  • Parallell port

Försäljning UTAN programvarulicens

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
