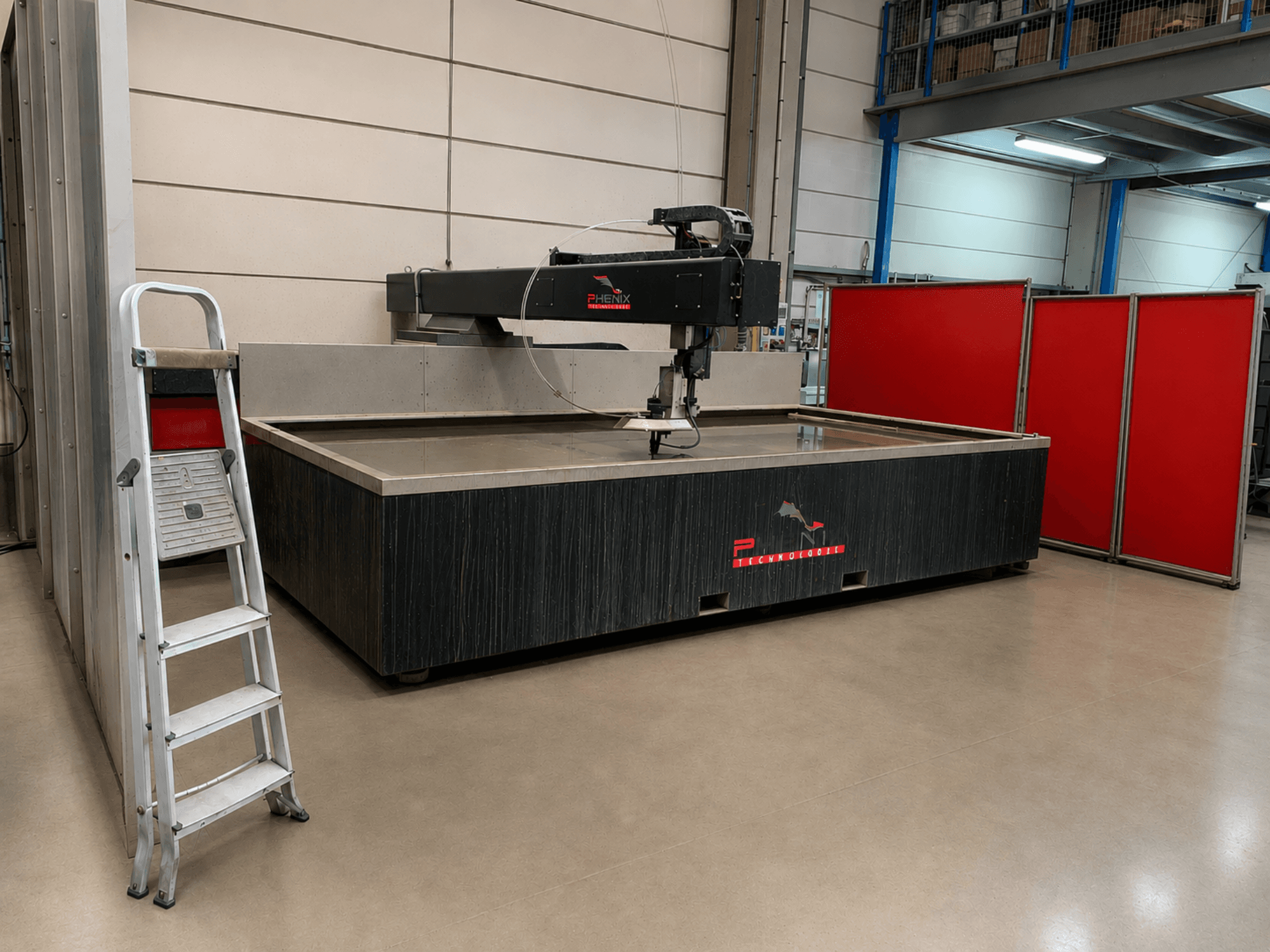

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Arbetsområde: 3 000 × 1 500 mm

• Skärprocess: Skärning med ren vatten- och slipande vattenstråle

• Lämpliga material: Stål, rostfritt stål, aluminium, galvaniserat stål och andra material

• Maximal skärtjocklek: Upp till 70 mm (beroende på material)

• Funktionsprov: Möjligt före demontering

Maskin / Rörelsesystem

• Konsolkonstruktion (belastning från tre sidor)

• Linjära styrskenor med kullagerblock

• Kullåsöverföring

• Borstlösa axelmotorer med inkrementella givare

• Automatisk smörjning

• Axlar skyddade mot slitage

• Positioneringsnoggrannhet: ±0,1 mm

• Repeterbarhet: ±0,05 mm

• Vattentank i rostfritt stål med justerbart överflöde och snabbdräneringsventil

• Galvaniserade stödgaller

• Säkerhetsljusbarriärer och nödstoppsystem

Skärhuvud

• AccuStream-skärhuvud

• Maximalt arbetstryck: 4 000 bar (enligt MD JET-handboken)

• Rekommenderad munstycksdiameter: 0,10–0,30 mm

• Öppning av safir eller diamant

• Hydraulisk på/av-ventil

• Konfigurationer: Skärning med rent vatten eller vatten med slipmedel

Högtryckspump

• Tillverkare/modell: Hypertherm HyPrecision 75S

• Pumpens effekt: 56 kW

• Maximalt/fabriksinställt skärtryck: 4 137 bar

• Fabriksinställt genomborrningstryck: 1 379 bar

• Maximalt högtrycksvattenflöde: 5,7 L/min vid 50 Hz / 6,1 L/min vid 60 Hz

• Inflöde till skärvatten: 11,4 L/min

• Inloppstryck för skärvatten: 3–8 bar

• Pumpens mått (L × B × H): 1 930 × 1 016 × 1 422 mm

• Pumpens drifts-/transportvikt: 1 497 kg / 1 415 kg

• Elanslutning: 400 V / 50 Hz

• Märkström / Huvudbrytare: 103 A / 125 A

• Hydrauloljetankens volym: 151 L

• Hydraulvätska: ISO VG 32 eller 46

• Maximal hydraulvätsketemperatur: 54,4 °C

• Maximalt hydrauliskt tryck: 217 bar

Tilläggsutrustning

• Trycksatt slipmedelssystem:

  • Kapacitet på slipmedelsbehållaren: 200 L

  • Tryck i behållaren: 8 bar

  • Behållarens mått: 1 070 × 780 × 1 320 mm (enligt MD JET-handboken)

  • Tomvikt: 120 kg

  • Automatiskt matningssystem för slipmedel med övervakning av låg nivå

  • Pneumatisk transport av slipmedel

  • Integrerat doserings-/fördelningssystem för slipmedel

• Tillval/tillgängligt: System för avläsning av skärhöjd i realtid (enligt vad som anges, tillgänglighet som tillval)
