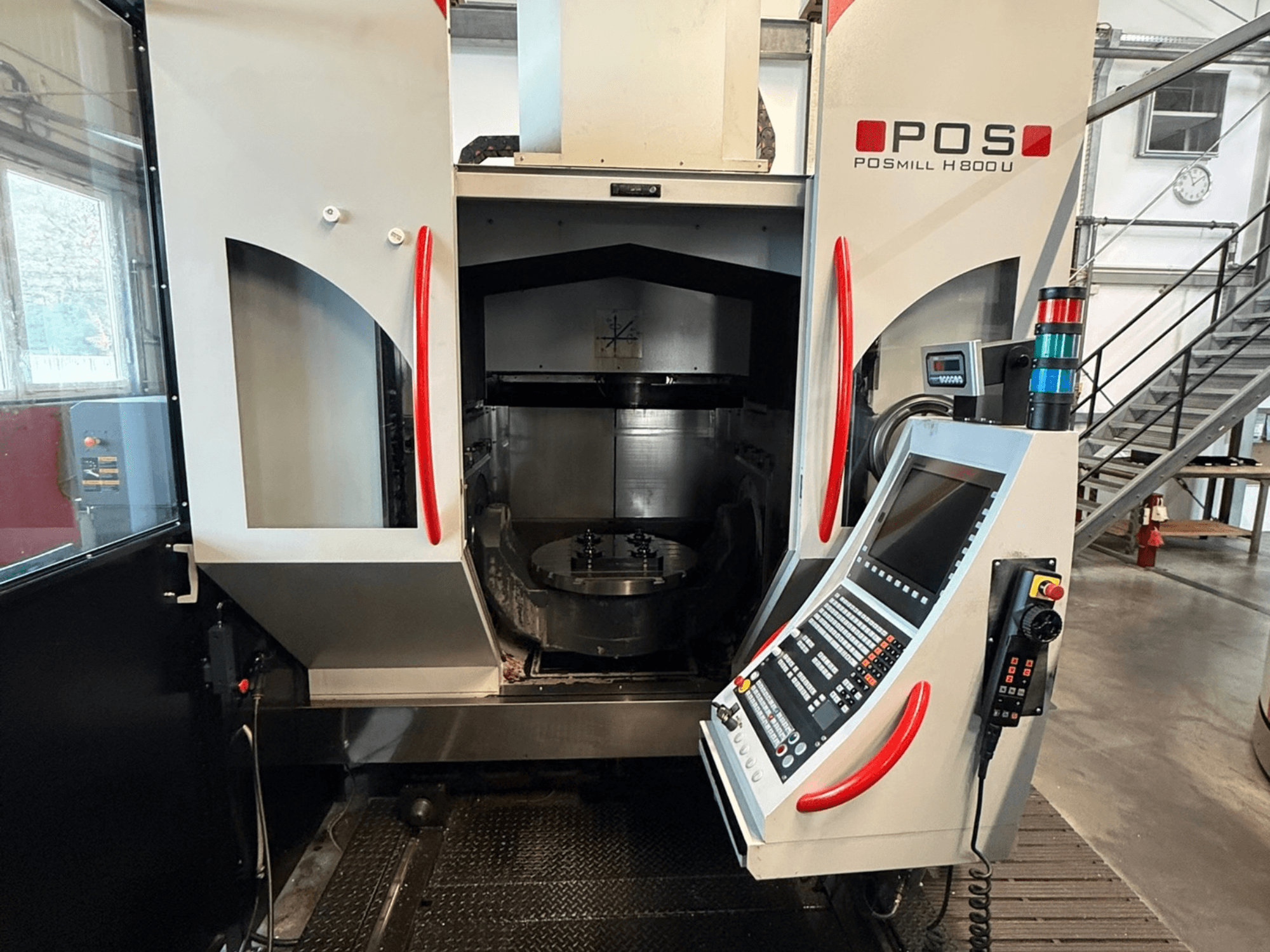

POSmill - H 800 UDE-MIL-POS-2015-00002

- Svängvinkel: -120 till +120 grader

- Rotationsbord: 360 grader kontinuerligt

- Spindel: Kylvätskeförsörjning genom spindeln (CTS / IKZ) 70 bar med remfilterenhet

- Bordstorlek: Ø 800 mm (Kessler-bord)

- Verktygsväxlare: 96-platsers HSK-A 63

- Linjärt mätsystem: Heidenhain XYZ med spolluft

- Kylning av elskåp: Aktiv luft-luft-kylning

- Ansluten effekt: 90 kVA

- Fullastström: 125 A

- Maximal strömbelastning: 200 A

- Spänning: 400 V, 50 Hz

- Driftstid med styrning på: 27 157 h (per slutet av 2025)

- Driftstid med programkörning: 21 340 h (per slutet av 2025)

- Tilläggsutrustning:

- Oljekylning för 4:e och 5:e axeln, styrd

- Reglerad spindelkylare

- Heidenhain roterande mätsystem

- Heidenhain-kinematikmodul inkl. referenssfär

- Extern, uppfällbar remspåntransportör

- Kylvätskepump vid huvudet via M-funktioner

- Pump för spånspolningsanordning

- Elektromekanisk olje-/kylvätskeseparator

- Automatisk övervakning av kylvätskenivån

- Verktygsväxlare med bakre manövrering och display

- Skyddslucka för verktygsväxlare

- 3-vägs hydraulanslutning i bordets mitt

- En luftanslutning i mitten av bordet

- Temperaturreglering av kylvätskeenheten

- Förberedelse för mätning av arbetsstycke

- Infraröd mätning av arbetsstycken - 3D-touchprob

- Verktygsmätning via BLUM-laser (Laser Bridge)

- Heidenhain DCM-kollisionsmodul

- Automatiseringssystem: FCS RP 400 pallettautomatisering (togs i drift i början av september 2018)

- Antal pallplatser: 12

- Pallstorlek: 400 x 400 mm

- Maximal överföringsvikt: 500 kg
