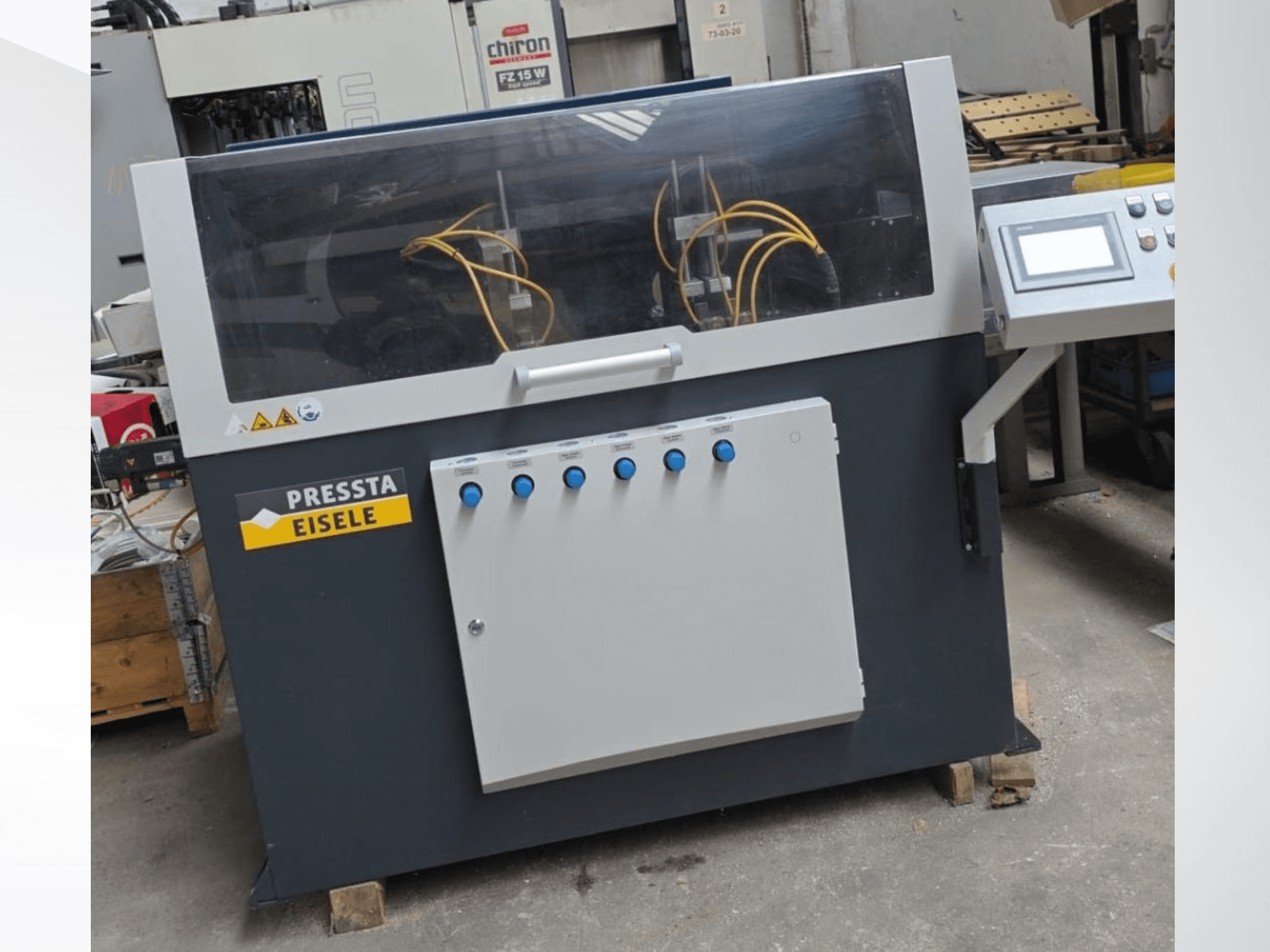

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Tekniska specifikationer

• Sågens drivkraft: 7,5 kW (7 500 W)

• Driftcykel: S6

• Sågbladets varvtal: Max. 2 850 rpm

• Strömförsörjning: 400 V, 3-fas, 50 Hz

• Strömförbrukning: 16 A

• Driftstryck: 6–8 bar

Skärkapacitet

• Maximal skärbredd: 270 mm

• Maximal skärhöjd: 150 mm

• Maximal skärdiameter: 270 mm

• Maximal kapacitet för runt material (90°): 190 mm

• Maximal profilbredd: 270 mm

• Längdintervall för profiler: 3–4 000 mm

• Minsta restlängd: Från 75 mm (beroende på profil)

Sågblad

• Sågbladets diameter: Ø550 mm

• Sågbladets hål: Ø40 mm

Styrsystem

• PLC: Siemens S7

• HMI: SIMATIC-pekskärm

• Styrenhet: CPU 315

• Säkerhetssystem: Flexisoft

• Funktioner:

  • Styckräknare

  • Batchmultiplikator för buntbearbetning

  • Visning av cykeltid

  • Hantering av kedjedimensioner

  • Feldiagnostik

Anslutningsmöjligheter

• Fjärråtkomst: IXON-router med VPN-anslutning

Materialmatningssystem

• Drivtyp: Elektronisk servodrivning

• Matningsslag: 800 mm

• Drivmekanism: Kulskruvspindel

• Maximal profillängd: 4 000 mm

• Matningsstöd: Upp- och nedåtgående rullstöd

Sågmatning

• Matningstyp: Motordriven

• Justering av matning: Steglös

• Skärriktning: Nedifrån och upp

Spännsystem

• Typ: Pneumatisk horisontell och vertikal fastspänning

• Klämposition: Matnings- och utmatningssidorna

• Tryckreglering: 6 individuella tryckregulatorer

Smörjning

• Smörjningstyp: Intermittent sprutsystem

• Behållarkapacitet: 1 L

• Egenskaper:

  • Nivåövervakning

  • Automatisk avstängning

Säkerhetsfunktioner

• Komplett säkerhetshölje

• Ljudisolerad maskinram

• Automatisk avstängning när materialet tar slut

• Förlängning av skärspalten för att skydda skärytorna

Materialstöd

• Inmatningstransportör: 740 mm rulltransportör med inträngningsskydd

• Utmatningsbord: 450 mm stödbord av Pertinax med inträngningsskydd

Avsugning

• Utsugningsanslutningar: 2 × Ø100 mm

Spånavsugsenhet

• Modell: MG 3 (Italyvacuum Vortex 58 FT)

• Tillverkningsår: 2022

• Motoreffekt: 3 kW

• Spänning: 400 V / 3~ (±5 %)

• Strömförbrukning: 7,2 A

• Vikt: 130 kg

• Egenskaper:

  • Inbyggt cyklonavskiljningssystem

  • Kontaktlöst antistatiskt system

Ytterligare information

• Maskinen kan besiktigas under drift.
